2КТП Трансформаторные подстанции внутренней установки
Подстанции внутренней установки типа 2КТП (У3)
Комплектные трансформаторные подстанции мощностью 250-1000 кВ∙А с автоматическими выключателями изготавливаются в общепромышленном исполнении и комплектуются трансформаторами:
- КТП 250-400 кВА - типа ТМФ;
- КТП 630-1000 кВА - типа ТМ или ТМЗ.
Предназначены для приема электрической энергии переменного тока частотой 50 Гц при напряжении 6; 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С) для эксплуатации внутри помещений.
КТП выполняется с кабельным вводом ВН; с кабельным выводом НН. На отходящих линиях установлены:
- выдвижные или стационарные выключатели, максимальное количество линий - 19 (для выдвижных), 14 (для стационарных) для КТП 250-400 кВА;
- выдвижные выключатели, максимальное количество линий - 16 для КТП 630-1000кВА.
По исполнению КТП изготавливаются: однотрансформаторные и двухтрансформаторные, однорядные и двухрядные.
Подстанции обеспечивают:
- учет активной и реактивной электрической энергии;
- защиту от однофазных коротких замыканий;
- защиту от перегрузки;
- обогрев для низковольтной аппаратуры;
- отключение при неисправности трансформатора;
- контроль напряжения и тока;
- автоматическое включение резерва.
В подстанциях КТП имеется:
- возможность подключения переносного освещения на 36 В.
По заказу потребителя завод может изготовить КТП любой конфигурации и поставить составные части КТП - шкафы ввода ВН, шкафы ввода линий, линейные шкафы, шинопровода.

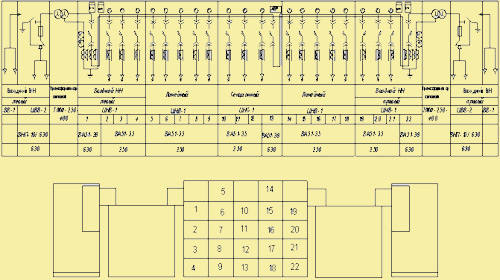

2КТП 250-400 кВА с выдвижными выключателями

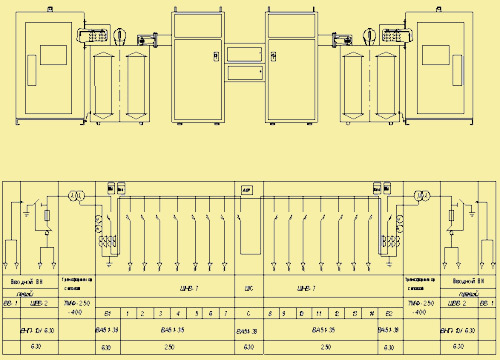

2КТП 250-400 кВА со стационарными выключателями

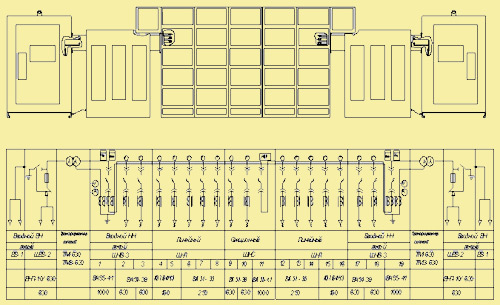

2КТП-630 кВА

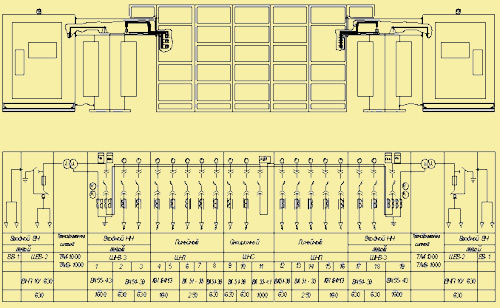

2КТП-1000 кВА
Сделать заказ и запросить дополнительную информацию по 2КТП Трансформаторные подстанции внутренней установки Вы можете здесь.
