Заземляемые трансформаторы напряжения 3НОЛ.06

ТУ16 - 2004 ОГГ.671 241.016ТУ

Руководство по эксплуатации

Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов и служат для питания цепей измерения, автоматики, сигнализации и защиты в электрических установках переменного тока частоты 50 или 60 Гц в сетях с изолированной нейтралью.

Допускается использование трансформаторов обоих исполнений при температуре окружающего воздуха в токопроводе до 65⁰С  при нагрузке трансформаторов не превышающей номинальную мощность класса точности 0,5.

Трансформаторы изготавливаются в климатическом исполнении "У" или "Т"
категории размещения 3 по ГОСТ 15150, предназначены для эксплуатации при условиях:
- высота установки над уровнем моря не более 1000 м;
- температура окружающей среды с учетом превышения температуры воздуха в токопроводе
или КРУ при нагрузке трансформаторов предельной мощностью:            - для исполнения "У3" от минус 45°С до плюс 50°С,            - для исполнения "Т3" от минус 10°С до плюс 55°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- рабочее положение – любое.

НОВИНКА! Трансформтаор ЗНОЛ.06-20 теперь может быть сделан с габаритными размерами трансформатора ЗНОЛ.06-15. Технические характеристики нового типа трансформатора ЗНОЛ.06-20 смотрите в конце страницы.

Таблица 1. Технические данные

Наименование параметра	Нормы для типов
	ЗНОЛ.06-3	ЗНОЛ.06-6	ЗНОЛ.06-10	ЗНОЛ.06-15	ЗНОЛ.06-20	ЗНОЛ.06-24	ЗНОЛ.06-27
Класс напряжения, кВ	3	6	10	15	20	24	27
Наибольшее рабочее напряжение, кВ	3,6	7,2	12	17,5	24	26,5	30
Номинальное напряжение первичной обмотки, В	3000/√3 3300/√3	6000/√3 6300/√3 6600/√3 6900/√3	10000/√3 10500/√3 11000/√3	13800/√3 15750/√3	18000/√3 20000/√3	24000/√3	27000/√3
Номинальное напряжение осн, вторичной обмотки, В	100/√3 или 110/√3
Номинальное наряжение доп. вторичной обмотки, В	100/3 или 100 или 110/3 или 110 или 100/√3*
Номинальная мощность, ВА, в классе точности:
0,2	15	30	50
0,5	30	50	75
1,0	50	75	150
3,0	150	200	300
Номинальная мощность доп. вторичной обмотки в классе точности 3,0, В•А	150	200	300
Предельная мощность вне класса точности, ВА	250	400	630
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50 или 60
Испытательное напряжение, кВ:
одноминутное промышленной частоты	24	32	42	55	65	75	80
грозового импульса	40	60	75	95	125	150	170
грозового импульса срезанного	50	70	90	115	150	175	200

Примечание:

* Используется как вторая основная вторичная обмотка (для питания измерительных приборов). Нагрузка на обе вторичные обмотки, а также классы точности оговариваются при заказе.

Таблица 2. Технические характеристики ЗНОЛ.06.4 (3 обмотки)

Наименование параметра	Значение параметра
Класс напряжения, кВ	6		10		20
Наибольшее рабочее напряжение, кВ	7,2		12		24
Номинальное напряжение первичной обмотки, кВ	6000/√3		10000/√3		20000/√3
Номинальное напряжение первой вторичной обмотки, В	100/√3
Номинальное напряжение второй вторичной обмотки, В	100/√3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3	100	100/3	100	100/3	100
Номинальная мощность первой вторичной обмотки в классе точности 0,2, ВА	10
Номинальная мощность второй вторичной обмотки в классе точности 0,5, ВА	25	15	30	15	30	15
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, ВА	200	50	200	50	200	50
Предельная мощность вне класса точности, ВА	400	160	400	160	400	160
Предельный допустимый длительный первичный ток, А	0,12	0,05	0,07	0,03	0,04	0,02
Схема и группа соединения обмоток	1/1/1/1-0-0-0
Номинальная частота, Гц	50 или 60



Таблица 3. Габаритные размеры

Тип трансформатора	Размеры, мм						Масса, кг
	H1	Н2	Н3	D	L	L1
ЗНОЛ.06-6	298±5	287(+5/-3)	153±2	160±3	328 (+5/-3)	105±3	26,5±1,5
ЗНОЛ.06-10 ЗНОЛ.06М-15	298±5	287(+5/-3)	153±2	175±3	328 (+5/-3)	105±3	28,5±1,5
ЗНОЛ.06-15 ЗНОЛ.06М-20	314±5	303 (+5/-3)	153±2	195±3	328 (+5/-3)	105±3	29,5±1,5
ЗНОЛ.06-20 ЗНОЛ.06М-24	341±5	330 (+5/-3)	153±2	205±3	328 (+5/-3)	105±3	32,5±1,5
ЗНОЛ.06-24	348±5	337 (+5/-3)	163±2	240±3	338 (+5/-3)	115±3	40,5±1,5

Примечание:
Трансформаторы для АСКУЭ поставляются по специальному заказу с одинаковым классом точности и номинальной мощностью, которая указывается в заказе.

Таблица 4. Технические характеристики трансформатора напряжения ЗНОЛ.06M-20 с габаритными размерами трансформатора ЗНОЛ.06-15

Наименование параметра	Значение параметра
	ЗНОЛ.06М-15	ЗНОЛ.06М-20	ЗНОЛ.06М-24
Класс напряжения, кВ	15	20	24
Наибольшее рабочее напряжение, кВ	18	24	28,8
Номинальное напряжение первичной обмотки, В	13800/√3 15750/√3	18000/√3 20000/√3	24000/√3
Номинальное напряжение основной вторичной обмотки, В	100/√3
Номинальное напряжение дополнительной вторичной обмотки, В	100/3
Номинальная мощность основной вторичной обмотки, В·А: в классе точности*: 0,2 0,5 1 3	25 50 75 150		30 50 75 150
Номинальная мощность дополнительной вторичной обмотки в классе точности 3, В·А	200
Предельная мощность вне класса точности, В·А	400
Схема и группа соединения обмоток	1/1/1-0-0
Номинальная частота, Гц	50

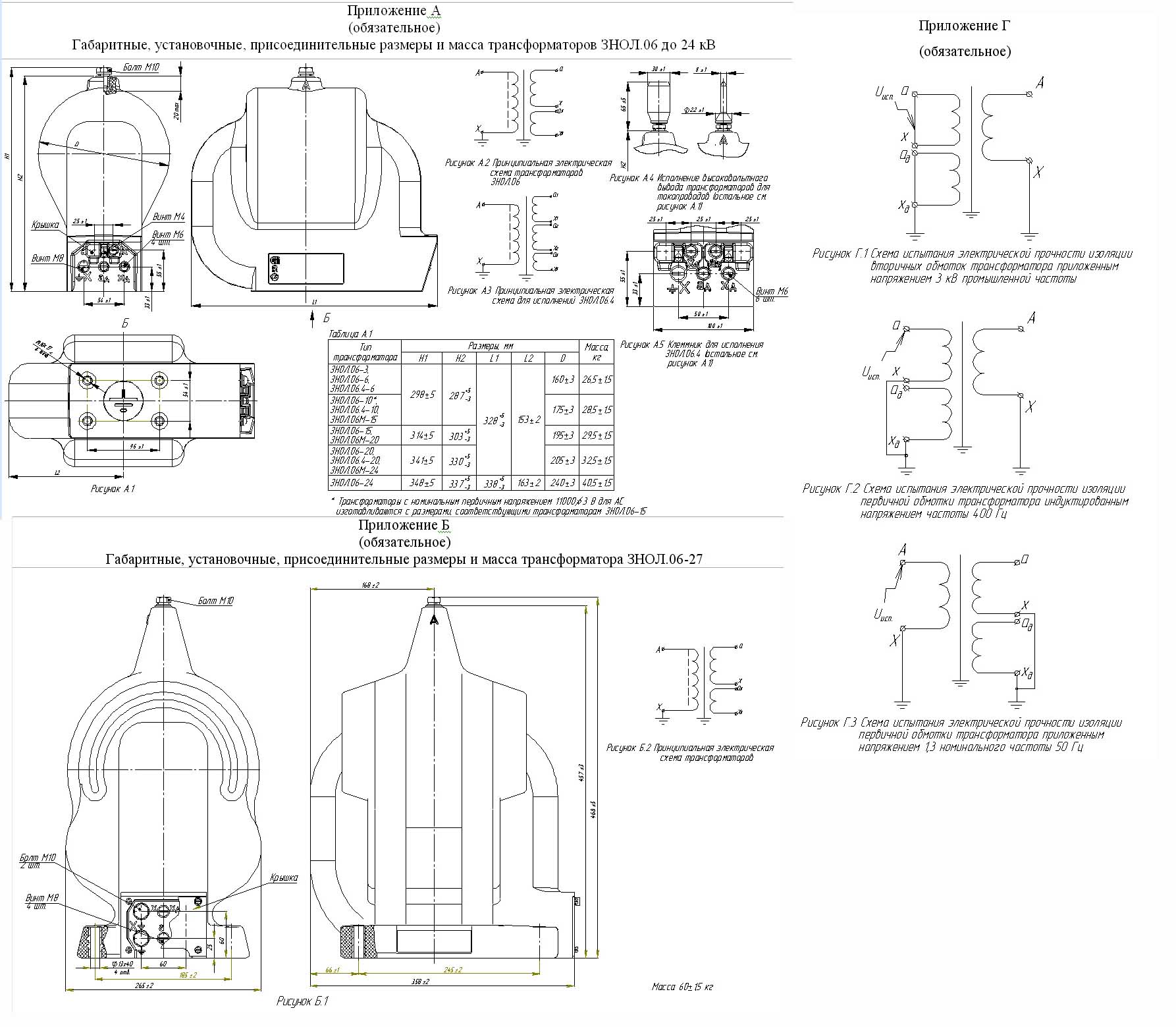

Общий вид трансформатора (чертеж)

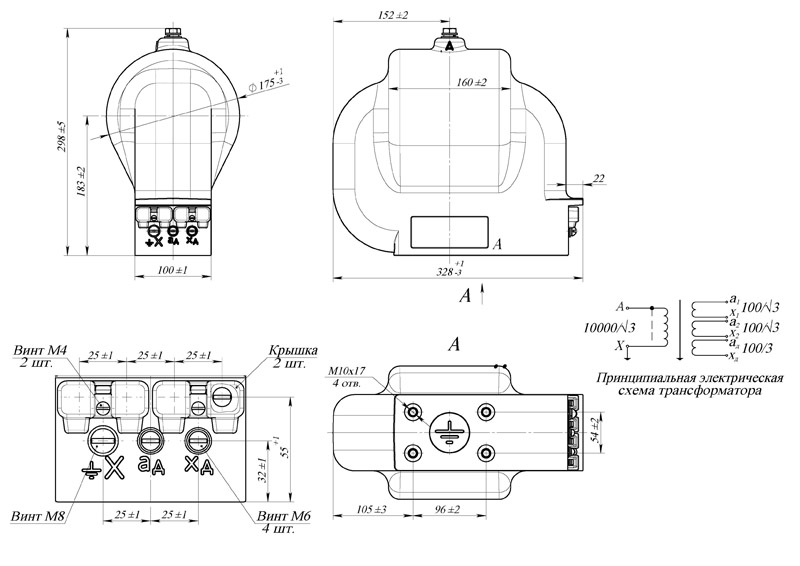

Общий вид трансформатора ЗНОЛ.06-10-4 (чертеж)
