БСК, БКЭ Батареи статических конденсаторов и блоки конденсаторов

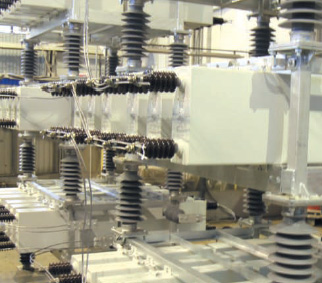

Батареи статических конденсаторов БСК и блоки конденсаторов типа БКЭ
Предназначены для комплектации шунтовых батарей напряжением 6; 10; 35; 110 и 220 кВ частоты 50 Гц.
| Типономинал | Напряжение, кВ | Мощность, квар | Емкость, мкФ | Габаритные размеры (длина х ширина х высота), мм | Масса, кг |
|---|---|---|---|---|---|
| БКЭ1 — 1,05 — 252 У1 | 1,05 | 252 | 728 | 900 х 580 х 575 | 150 |
| БКЭ1 — 1,05 — 300 У1 | 300 | 866 | |||
| БКЭ1 — 2,1 — 400 У1 | 2,1 | 400 | 289 | ||
| БКЭ2 — 1,05 — 500 У1 | 1,05 | 500 | 1444 | 900 х 580 х 910 | 260 |
| БКЭ2 — 1,05 — 600 У1 | 600 | 1732 | |||
| БКЭ2 — 2,1 — 800 У1 | 2,1 | 800 | 578 |
В каждом блоке установлены 4 конденсатора. Блоки комплектуются конденсаторами КЭП 1-1,05-63-1У1, КЭП 1-1,05-75-1У1, КЭП 2-1, 05-125-1У1, КЭП 2-1,05-150-1У1, КЭП 1-2, 1-100-1У1 и КЭП 1-2,1-200-1У1.
Конденсаторы соответствуют требованиям ГОСТ 1282-88 и МЭК 60871-1, 2, имеют пленочный диэлектрик, пропитаны биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Предохранители конденсаторов удовлетворяют требованиям МЭК 60871-4.
По требованию заказчика могут быть разработаны и изготовлены блоки конденсаторов для высоковольтных шунтовых батарей на другие напряжения и мощности как с вертикальным, так и с горизонтальным расположением конденсаторов в блоках.
Батареи статических конденсаторов БСК на напряжение 35; 110 и 220 кВ разрабатываются и изготавливаются по индивидуальному требованию заказчика.
