Ф, ФКУ Фильтры силовые высших гармоник и фильтрокомпенсирующие устройства
Фильтры силовые высших гармоник и фильтрокомпенсирующие устройства Ф, ФКУ
Предназначены для снижения искажений кривых питающего напряжения и тока частоты 50 Гц, а также для компенсации реактивной мощности.
| Типономинал | Номер гармоники | Напряжение, кВ | Мощность, квар | Ток гармоники, А | Габаритные размеры, масса |
|---|---|---|---|---|---|
| Ф5-6-1200 Л(П)У3 | 5 | 6 | 1200 | 60 | Подлежат согласованию с заказчиком в зависимости от требований, предъявляемых к установке |
| Ф5-10-1200 Л(П)У3 | 10 | ||||
| Ф7-6-1200 Л(П)У3 | 7 | 6 | |||
| Ф7-10-1200 Л(П)У3 | 10 | ||||
| Ф11-6-1200 Л(П)У3 | 11 | 6 | |||
| Ф11-10-1200 Л(П)У3 | 10 | ||||
| Ф13-6-1200 Л(П)У3 | 13 | 6 | |||
| Ф13-10-1200 Л(П)У3 | 10 | ||||
| Ф5-6-2400 Л(П)У3 | 5 | 6 | 2400 | ||
| Ф5-10-2400 Л(П)У3 | 10 | ||||
| Ф7-6-2400 Л(П)У3 | 7 | 6 | |||
| Ф7-10-2400 Л(П)У3 | 10 | ||||
| Ф11-6-2400 Л(П)У3 | 11 | 6 | |||
| Ф11-10-2400 Л(П)У3 | 10 | ||||
| Ф13-6-2400 Л(П)У3 | 13 | 6 | |||
| Ф13-10-2400 Л(П)У3 | 10 | ||||
| Ф5-6-3600 Л(П)У3 | 5 | 6 | 3600 | ||
| Ф5-10-3600 Л(П)У3 | 10 | ||||
| Ф7-6-3600 Л(П)У3 | 7 | 6 | |||
| Ф7-10-3600 Л(П)У3 | 10 | ||||
| Ф11-6-3600 Л(П)У3 | 11 | 6 | |||
| Ф11-10-3600 Л(П)У3 | 10 | ||||
| Ф13-6-3600 Л(П)У3 | 13 | 6 | |||
| Ф13-10-3600 Л(П)У3 | 10 | ||||
| Ф5-6-4800 Л(П)У3 | 5 | 6 | 4800 | ||
| Ф5-10-4800 Л(П)У3 | 10 | ||||
| Ф7-6-4800 Л(П)У3 | 7 | 6 | |||
| Ф7-10-4800 Л(П)У3 | 10 | ||||
| Ф11-6-4800 Л(П)У3 | 11 | 6 | |||
| Ф11-10-4800 Л(П)У3 | 10 | ||||
| Ф13-6-4800 Л(П)У3 | 13 | 6 | |||
| Ф13-10-4800 Л(П)У3 | 10 | ||||
| Ф5-6-6000 Л(П)У3 | 5 | 6 | 6000 | ||
| Ф5-10-6000 Л(П)У3 | 10 | ||||
| Ф7-6-6000 Л(П)У3 | 7 | 6 | |||
| Ф7-10-6000 Л(П)У3 | 10 | ||||
| Ф11-6-6000 Л(П)У3 | 11 | 6 | |||
| Ф11-10-6000 Л(П)У3 | 10 | ||||
| Ф13-6-6000 Л(П)У3 | 13 | 6 | |||
| Ф13-10-6000 Л(П)У3 | 10 | ||||
| Ф5-6-6000 Л(П)У3 | 5 | 6 | 7200 | ||
| Ф5-10-6000 Л(П)У3 | 10 | ||||
| Ф7-6-6000 Л(П)У3 | 7 | 6 | |||
| Ф7-10-6000 Л(П)У3 | 10 | ||||
| Ф11-6-6000 Л(П)У3 | 11 | 6 | |||
| Ф11-10-6000 Л(П)У3 | 10 | ||||
| Ф13-6-6000 Л(П)У3 | 13 | 6 | |||
| Ф13-10-6000 Л(П)У3 | 10 |
Фильтры настроены на определенную частоту гармоники (настроенные фильтры).
В зависимости от конструкции реактора фильтры могут быть изготовлены в двух вариантах – с реакторами с воздушным сердечником и с реакторами с железным сердечником.

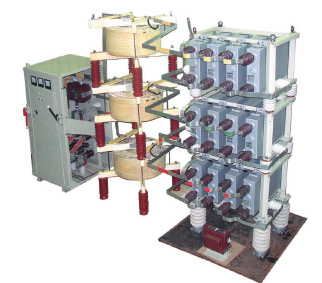

Фильтры с реакторами с воздушным сердечником состоят из ячейки ввода, конденсаторов типа КЭП или КЭПФ, объединенных в конденсаторные блоки, и трех реакторов. Как правило, конденсаторные блоки и реакторы разных фаз устанавливаются друг на друга. По требованию потребителя могут быть изготовлены реакторы с пофазной установкой реакторов на конденсаторные блоки. Конденсаторы имеют пленочный диэлектрик, пропитаны биоразлагаемой синтетической жидкостью, оснащены внутренними разрядными резисторами и внутренними плавкими предохранителями. Реакторы имеют естественное охлаждение. Ячейка ввода представляет собой металлический шкаф, оснащенный разъединителем, тремя амперметрами, системами блокировок и защиты фильтра. В ячейке ввода предусмотрена возможность подвода кабеля снизу или сверху. Конденсаторные блоки и реакторы размещены внутри сетчатого ограждения.
Фильтры с реакторами с железным сердечником изготавливаются в металлических шкафах. В зависимости от размещения ячейки ввода такие фильтры имеют следующие модификации: Ф…ЛУ3 — ячейка ввода слева, Ф…ПУ3 – ячейка ввода справа.
Вид климатического исполнения – У3 по ГОСТ 15150-69. Диапазон температур от -20 оС до +40 оС.
Фильтр имеет следующие виды защит: защита от неисправности конденсатора (замыкание между обкладками, замыкание на корпус); защита от межфазных замыканий и замыканий фазы на землю; защита от длительных перегрузок по току, превышающему 1,3 номинального.
По требованию заказчика могут быть изготовлены фильтры другой мощности с другими частотами настройки и с другими значениями токов гармоник.
По требованию заказчика могут быть изготовлены фильтрокомпенсирующие устройства ФКУ (расстроенные фильтры).
Возможно изготовление настроенных и расстроенных фильтров для эксплуатации на открытом воздухе (У1).
По требованию заказчика фильтры могут быть изготовлены в контейнере (УХЛ1).
Сделать заказ и запросить дополнительную информацию по Ф, ФКУ Фильтры силовые высших гармоник и фильтрокомпенсирующие устройства Вы можете здесь.
