Фильтры присоединения типа ФПЭ
Фильтры присоединения типа ФПЭ совместно с конденсаторами связи и высокочастотным кабелем предназначены для присоединения аппаратуры уплотнения к фазным проводам линий электропередачи напряжением 110-500 кВ при организации каналов высокочастотной связи для передачи сигналов телемеханики, релейной защиты, противоаварийной автоматики и телефонной связи.
Изделие обеспечивает:
- эффективную передачу высокочастотных сигналов между ВЧ аппаратурой и ВЛ;
- безопасность обслуживающего персонала и защиту низковольтных цепей оборудования ВЧ связи от воздействия напряжения промышленной частоты и перенапряжений при переходных процессах.
Защита фильтра присоединения со стороны линейного ввода осуществляется металлоок-сидным ограничителем перенапряжения ОПН-ФП-1,8-УХЛ2.1-Н, имеющим наибольшее длительно допустимое рабочее напряжение 1,8 кВ эфф.
Номинальная пиковая мощность огибающей высоких частот не менее 300 Вт.
Изделия предназначены для эксплуатации при климатических факторах внешней среды, соответствующих исполнению УХЛ1 ГОСТ 15150-69.

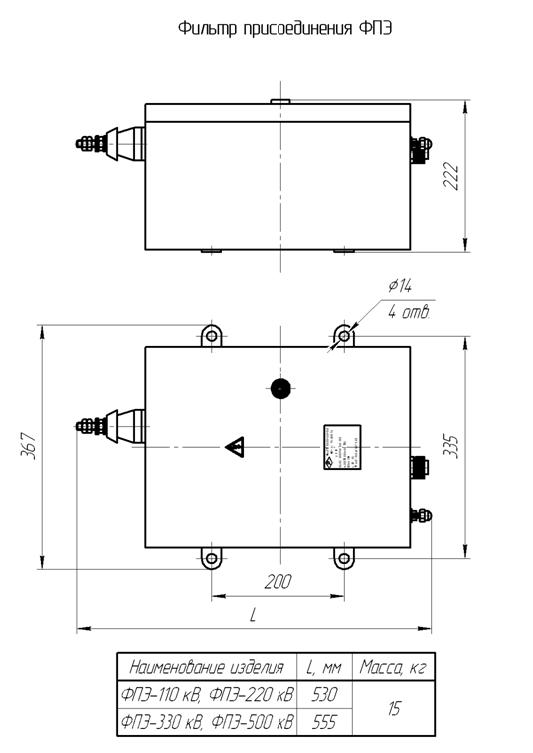

Габаритный чертеж
| Код фильтра | Напряжение линии ,кВ | Емкость конденсатора связи, нФ | ходное сопротивл. со стороны линии, Ом | Полоса пропускания, кГц |
| ФПЭ-110-6,4/36-600 | 110 | 6,4 | 450 | 36-600 |
| ФПЭ-110-6,4/54-1000 | 54-1000 | |||
| ФПЭ-220-3,2/24-30 | 220 | 3,2 | 24-30 | |
| ФПЭ-220-3,2/28-38 | 28-38 | |||
| ФПЭ-220-3,2/36-63 | 36-63 | |||
| ФПЭ-220-3,2/50-124 | 50-124 | |||
| ФПЭ-220-3,2/90-1000 | 90-1000 | |||
| ФПЭ-330-7,0/24-38 | 330 | 7,0 | 340 | 24-38 |
| ФПЭ-330-7,0/36-124 | 36-124 | |||
| ФПЭ-330-7,0/52-1000 | 52-1000 | |||
| ФПЭ-330-9,0/24-50 | 9,0 | 24-50 | ||
| ФПЭ-330-9,0/36-230 | 36-230 | |||
| ФПЭ-330-9,0/45-1000 | 45-1000 | |||
| ФПЭ-500-4,65/24-30 | 500 | 4,65 | 310 | 24-30 |
| ФПЭ-500-4,65/28-38 | 28-38 | |||
| ФПЭ-500-4,65/36-64 | 36-64 | |||
| ФПЭ-500-4,65/50-124 | 50-124 | |||
| ФПЭ-500-4,65/74-1000 | 74-1000 | |||
| ФПЭ-500-6,0/24-34 | 6,0 | 24-34 | ||
| ФПЭ-500-6,0/28-42 | 28-42 | |||
| ФПЭ-500-6,0/36-80 | 36-80 | |||
| ФПЭ-500-6,0/62-1000 | 62-1000 |
