ИЛН-15, ИЛН-35 Силовые трансформаторы

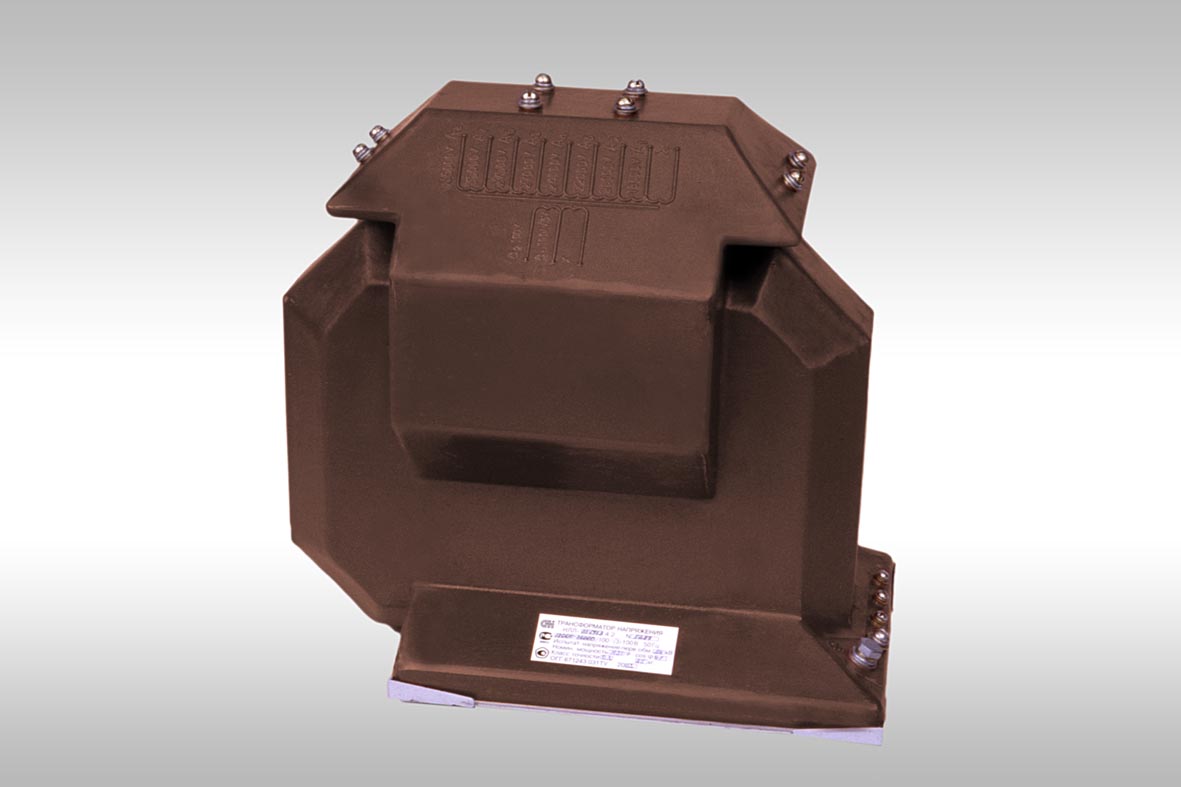

Силовые трансформаторы ИЛН-15 и ИЛН-35
Назначение
Трансформаторы ИЛН-15 и ИЛН-35 служат в качестве источника высокого напряжения при поверке трансформаторов напряжения в лабораториях и на испытательных станциях.
Трансформаторы предназначены как для стационарной установки в составе испытательной станции, так и для встраивания в передвижные испытательные станции на любом виде транспорта.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» и «Т» категории размещения 4.2 по ГОСТ 15150.
Таблица 1. Основные технические данные и характеристики силового трансформатора ИЛН-15
|
Наименование параметра |
Значение |
| Класс напряжения, кВ |
15 |
| Напряжение вторичной обмотки, В |
3000, 3300, 6000, 6300, 6600, 6900, 10000, 11000, 13800, 15000, 15750, 16000 |
| Номинальное напряжение первичной обмотки, В |
200 |
| Максимальное напряжение первичной обмотки, В |
240 |
| Мощность трансформатора в длительном режиме работы, В·А |
1200 |
| Максимальная мощность трансформатора, В·А |
1500 |
| Номинальная частота, Гц |
50 |
| Схема и группа соединения обмоток |
1/1-0 |
| Испытательное одноминутное напряжение частотой 50 Гц на выводе А12, кВ |
27 |
Таблица 2. Основные технические данные и характеристики силового трансформатора ИЛН-35
|
Наименование параметра |
Значение |
| Класс напряжения, кВ |
35 |
| Напряжение вторичной обмотки, В |
18000, 20000, 22000, 24000, 27000, 27500, 35000, 36000 |
| Номинальное напряжение первичной обмотки, В |
200 |
| Максимальное напряжение первичной обмотки, В |
240 |
| Мощность трансформатора в длительном режиме работы, В·А |
1200 |
| Максимальная мощность трансформатора, В·А |
1500 |
| Номинальная частота, Гц |
50 |
| Схема и группа соединения обмоток |
1/1-0 |
| Испытательное одноминутное напряжение частотой 50 Гц на выводе А8, кВ |
54 |

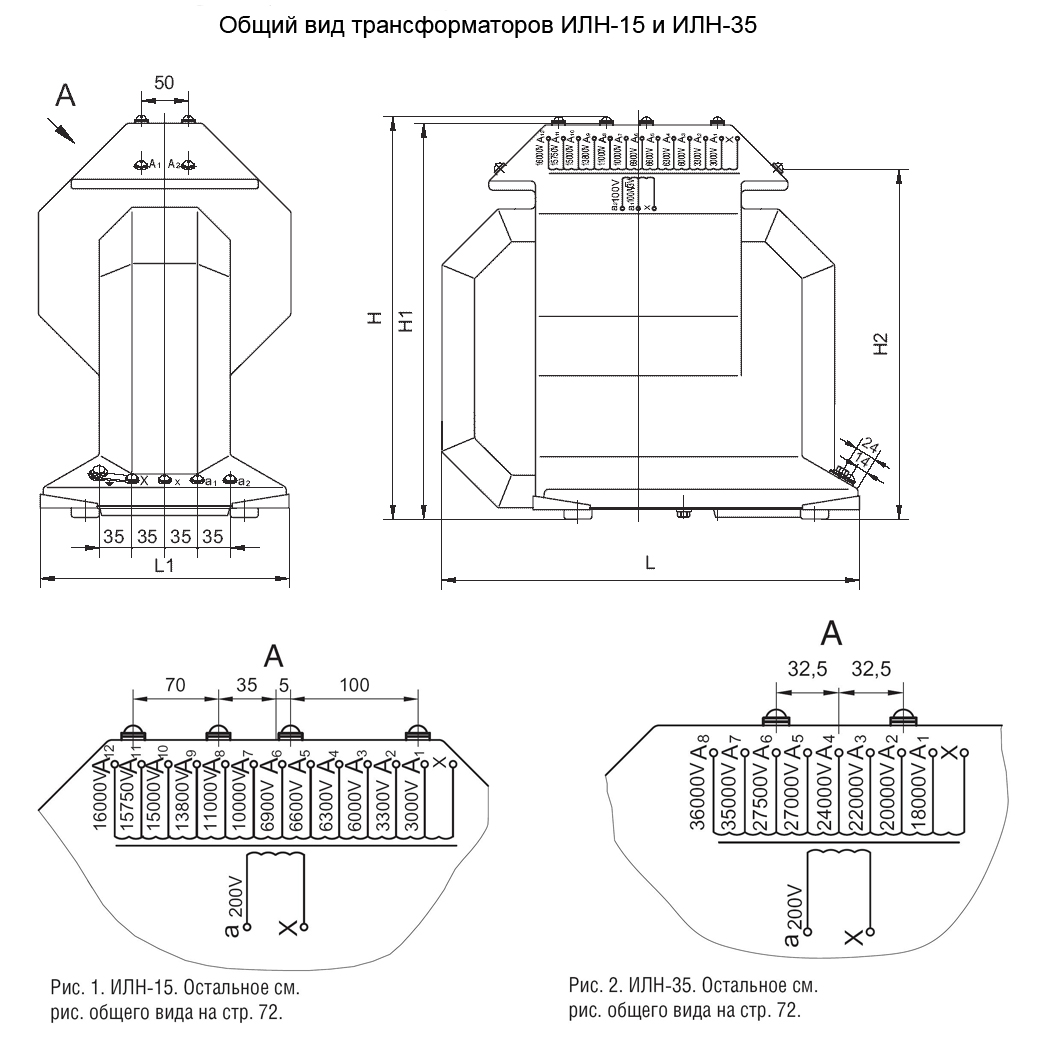

Общий вид трансформаторов (чертеж)
