ИМ, ИК Конденсаторы импульсные

Продукция > Функциональное оборудование

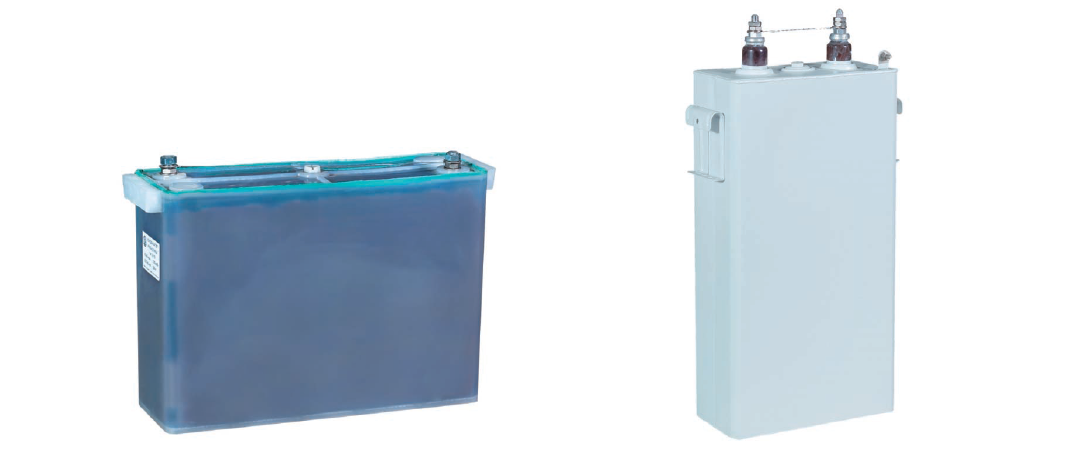

Конденсаторы импульсные ИМ, ИК

Предназначены для работы в различных импульсных схемах и установках.

По требованию заказчика могут быть изготовлены конденсаторы с другими значениями параметров.

Типономинал Напря-жение, кВ Емкость,
мкФ		 Ток раз-ряда, кА Индукти-вность, нГн Частота следо-вания импу-льсов, Гц Характер разряда Размеры корпуса (длина х ширина х высота),
мм		 Материал корпуса Высота с выводами,
мм		 Масса,
кг
ИМ-3-30 У3 3 30 — — 25 100 %** 380 х 120 х 325 Сталь 413 24
ИМ-4-13 У3 4 13 — — 424 25
ИМ-40-0,12 УХЛ4 40 0,12 1 200 – 500 160 х 160 х 300 Поли-пропилен 358**** 10
ИМ-40-0,3 У3 0,3 — 300 200 10 %** 11
ИМ-70-0,1 У3 70 0,1
ИМ-100-0,15 У3 100 0,15 455 х 150 х 326 345 32
ИМК-40-0,3 У3 40 0,3 40 %**
ИМК-70-0,1 У3 70 0,1
ИМК-100-0,05 У3 100 0,05
ИМКН-5-140 У2 5 140 — 50* 15 %** 310 х 150 х 590 Сталь 687 48
ИК-3-300 У3 3 300 — — 380 х 120 х 650 791 50
ИК-5-200 У2 5 200 10 500 10* 2*** 310 х 150 х 590 673 48
ИК1-6-150 УХЛ4 6 150 40 60 0,5* 694
ИК-8-85 УХЛ4 8 85
ИК1-10-50 УХЛ4 10 50
ИК-100-0,05 УХЛ4 100 0,05 5 100 0,33 апериод. 160 х 160 х 300 Поли-пропилен 358**** 11
ИМН-100 0,1 0,1 10 220 3* 100 %** 455 х 150 х 326 345 32
ИК1-100-0,1 УХЛ4 50 140 4* 1,5*** 29
ИК1-100-0,25 УХЛ4 0,25
ИК1-100-0,4 УХЛ4 0,4
ИЭПМ-100-0,4 УХЛ4 100 50 251 х 176 х 320 434**** 17
ИК-25-12 УХЛ4 25 12 200 38 1* 314 х 314 х 670 Сталь 730**** 108
ИК-25-13,2 УХЛ4 13,2 35 3*
ИК-25-30 УХЛ4 30 4* апериод.
ИК-30-9,2 УХЛ4 30 9,2 3* 1,5***
ИК-40-5 УХЛ4 40 5 40 1*
ИКГ-50-1 УХЛ4 50 1 20 800 2 50*** 910 110
ИКМ-76-1,5 УХЛ4 76 1,5 150 15 1* апериод. 455 х 150 х 326 Поли-пропилен 375****** 32
ИК-200-0,1 200 0,1 50 200 4* 1,5*** 345*****

* — количество импульсов в минуту;
** — глубина разряда;
*** — декремент затухания;
**** — высота с изоляционными барьерами;
***** — окружающая среда – трансформаторное, конденсаторное или касторовое масло;
****** — высота с изоляционными барьерами,окружающая среда – трансформаторное, конденсаторное или касторовое масло.

По требованию заказчика могут быть разработаны и изготовлены конденсаторы с другими режимами работы, другими значениями напряжения и емкости.
