ИПЛ-10 У2 Изоляторы
Изоляторы ИПЛ-10 У2
Назначение
Изоляторы предназначены для встраивания в комплектные
распределительные устройства (КРУ) на 6 и 10 кВ. Изоляторы являются
комплектующими изделиями. Изоляторы изготавливаются в климатическом
исполнении "У2" по ГОСТ 15150.
Условия работы:
- высота над уровнем моря не более 1000 м;
- нижнее значение температуры окружающего воздуха при эксплуатации минус
45°С;
- верхнее значение температуры окружающего воздуха при эксплуатации с
учетом перегрева внутри КРУ плюс 55°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически
активных газов и паров в концентрациях, разрушающих покрытия металлов и
изоляцию;
- рабочее положение - любое.
Таблица 1. Технические данные
|
Параметр |
Значение |
| Наименование параметра | Норма |
| Номинальное напряжение, кВ | 10 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальный ток, А | 1250, 1600, 2000 |
|
Испытательное напряжение, кВ: промышленной частоты грозового импульса полного |
42 |
Таблица 2. Размеры
|
Первичный ток, А |
d, мм |
Масса, кг, max |
| 1250 |
24 |
8 |
| 1600 |
36 |
10 |
| 2000 |
42 |
11 |

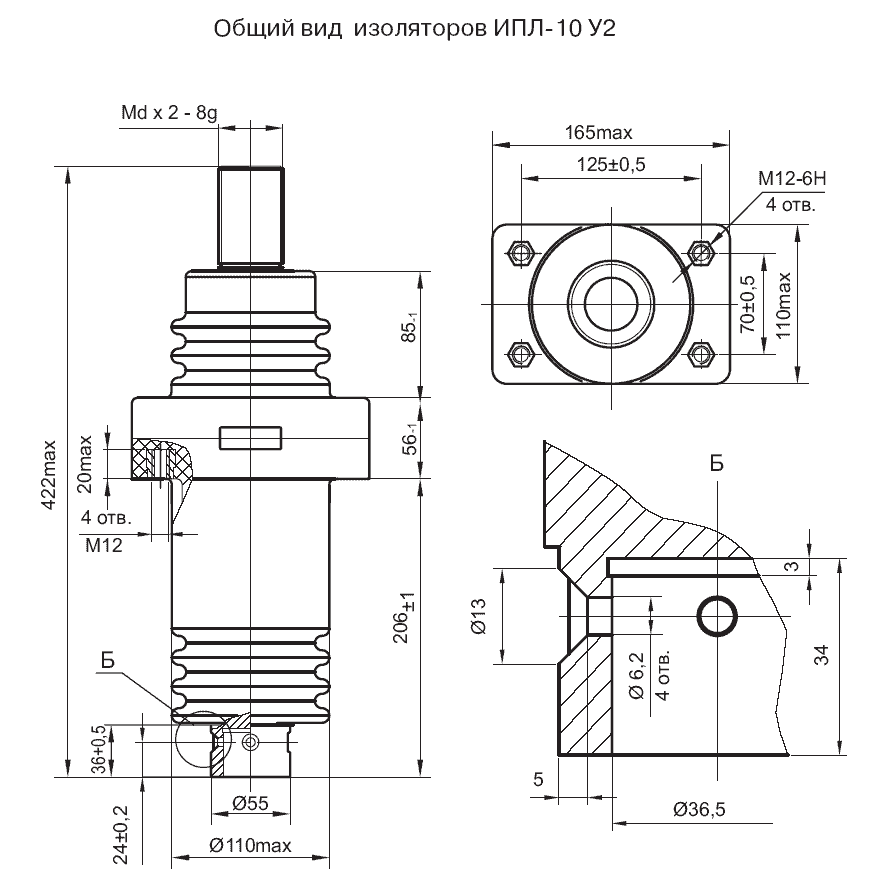

Общий вид
трансформатора (чертеж)
