КПС Конденсаторы косинусные однофазные и трехфазные

Продукция > Функциональное оборудование

Конденсаторы косинусные типа КПС однофазные и трехфазные

Предназначены для повышения коэффициента мощности электроустановок переменного тока, в том числе для комплектации конденсаторных установок, блоков и шунтовых батарей.

 По требованию заказчика могут быть изготовлены конденсаторы с другими значениями параметров

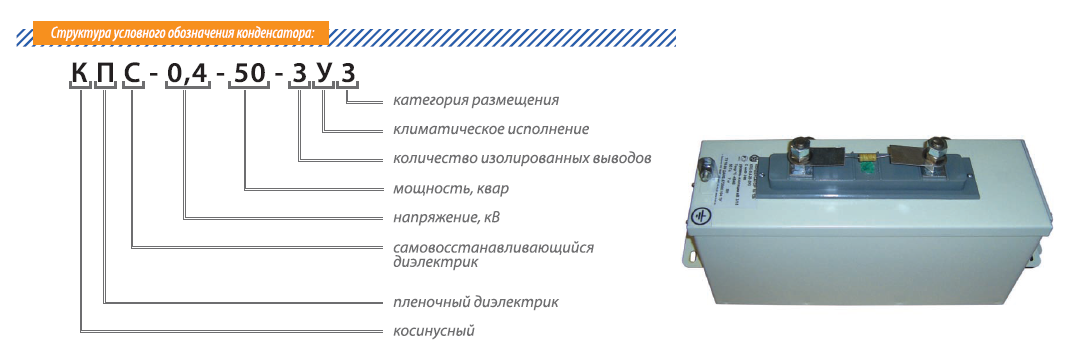

Типономинал Напряжение, кВ Мощность, квар Емкость между выводами, мкФ Количество Размеры корпуса (длина х ширина х высота), мм Высота с выводами, мм Масса, кг
фаз изолированных выводов
КПС-0,38-8,33-2У3 0,38



 8,33 183,6 1 2 380 х 67 х 101 156 5
КПС-0,38-8,33-3У3 91,8 3 3
КПС-0,38-9-2У3 9 198,4 1 2
КПС-0,38-9-3У3 99,2 3 3
КПС-0,38-10-2У3 10 220,4 1 2 380 х 67 х 161 216



 6
КПС-0,38-10-3У3 110,2 3 3
КПС-0,38-11-2У3 11 242,5 1 2
КПС-0,38-11-3У3 121,2 3 3
КПС-0,38-12-2У3 12 264,5 1 2
КПС-0,38-12-3У3 132,3 3 3
КПС-0,38-13-2У3 13 286,6 1 2
КПС-0,38-13-3У3 143,3 3 3
КПС-0,38-15-2У3 15 331 1 2
КПС-0,38-15-3У3 165,3 3 3
КПС-0,38-16-2У3 16 353 1 2
КПС-0,38-16-3У3 176,3 3 3
КПС-0,38-18-2У3 18 397 1 2
КПС-0,38-18-3У3 198,4 3 3
КПС-0,38-20-2У3 20 441 1 2 380 х 120 х 161



 7
КПС-0,38-20-3У3 220,4 3 3
КПС-0,38-24-2У3 24 529 1 2
КПС-0,38-24-3У3 264,5 3 3
КПС-0,38-25-2У3 25 551 1 2
КПС-0,38-25-3У3 275,5 3 3
КПС-0,38-26-2У3 26 573 1 2
КПС-0,38-26-3У3 286,6 3 3
КПС-0,38-27-2У3 27 595 1 2
КПС-0,38-27-3У3 297,6 3 3
КПС-0,38-36-2У3 36 794 1 2 380 х 120 х 201 256 10
КПС-0,38-36-3У3 397 3 3
КПС-0,38-45-2У3 45 992 1 2 380 х 120 х 241 296 11
КПС-0,38-45-3У3 496 3 3
КПС-0,38-50-2У3 50 1102 1 2 380 х 120 х 281 336 13
КПС-0,38-50-3У3 551 3 3
КПС-0,38-54-2У3 54 1190 1 2
КПС-0,38-54-3У3 595 3 3
КПС-0,38-63-2У3 63 1389 1 2 380 х 120 х 321 376 15
КПС-0,38-63-3У3 694 3 3
КПС-0,38-72-2У3 72 1587 1 2 380 х 120 х 361 416 17
КПС-0,38-72-3У3 794 3 3
КПС-0,38-81-2У3 81 1786 1 2 380 х 120 х 401 456 18
КПС-0,38-81-3У3 893 3 3
КПС-0,4-8,33-2У3 0,4



 8,33 165,7 1 2 380 х 67 х 101 156 5
КПС-0,4-8,33-3У3 82,9 3 3
КПС-0,4-9-2У3 9 179,0 1 2
КПС-0,4-9-3У3 89,5 3 3
КПС-0,4-10-2У3 10 198,9 1 2
КПС-0,4-10-3У3 99,5 3 3
КПС-0,4-12-2У3 12 238,7 1 2 380 х 67 х 161 216 6
КПС-0,4-12-3У3 119,4 3 3
КПС-0,4-12,5-2У3 12,5 248,7 1 2
КПС-0,4-12,5-3У3 124,3 3 3
КПС-0,4-13,3-2У3 13,3 264,6 1 2
КПС-0,4-13,3-3У3 132,3 3 3
КПС-0,4-15-2У3 15 298,4 1 2
КПС-0,4-15-3У3 149,2 3 3
КПС-0,4-16,7-2У3 16,7 332 1 2
КПС-0,4-16,7-3У3 166,1 3 3
КПС-0,4-18-2У3 18 358 1 2
КПС-0,4-18-3У3 179,0 3 3
КПС-0,4-20-2У3 20 398 1 2
КПС-0,4-20-3У3 198,9 3 3
КПС-0,4-25-2У3 25 497 1 2 380 х 120 х161 7
КПС-0,4-25-3У3 248,7 3 3
КПС-0,4-30-2У3 30 597 1 2
КПС-0,4-30-3У3 298,4 3 3
КПС-0,4-33,3-2У3 33,3 662 1 2 380 х 120 х 201 256 10
КПС-0,4-33,3-3У3 331 3 3
КПС-0,4-36-2У3 36 716 1 2
КПС-0,4-36-3У3 358 3 3
КПС-0,4-37,5-2У3 37,5 746 1 2
КПС-0,4-37,5-3У3 373 3 3
КПС-0,4-40-2У3 40 796 1 2
КПС-0,4-40-3У3 398 3 3
КПС-0,4-50-2У3 50 995 1 2 380 х 120 х 241 296 11
КПС-0,4-50-3У3 497 3 3
КПС-0,4-60-2У3 60 1194 1 2 380 х 120 х 281 336 13
КПС-0,4-60-3У3 597 3 3
КПС-0,4-67-2У3 67 1333 1 2 380 х 120 х 321 376 15
КПС-0,4-67-3У3 666 3 3
КПС-0,4-70-2У3 70 1393 1 2
КПС-0,4-70-3У3 696 3 3
КПС-0,4-75-2У3 75 1492 1 2 380 х 120 х 361 416 16
КПС-0,4-75-3У3 746 3 3
КПС-0,4-80-2У3 80 1592 1 2
КПС-0,4-80-3У3 796 3 3
КПС-0,4-90-2У3 90 1790 1 2 380 х 120 х 401 456 18
КПС-0,4-90-3У3 895 3 3
КПС-0,5-8,33-2У3 0,5 8,33 106,1 1 2 380 х 67 х 101 156 5
КПС-0,5-8,33-3У3 53,0 3 3
КПС-0,5-9-2У3 9 114,6 1 2
КПС-0,5-9-3У3 57,3 3 3
КПС-0,5-10-2У3 10 127,3 1 2
КПС-0,5-10-3У3 63,7 3 3
КПС-0,5-12-2У3 12 152,8 1 2 380 х 67 х 161 216 6
КПС-0,5-12-3У3 76,4 3 3
КПС-0,5-13-2У3 13 165,5 1 2
КПС-0,5-13-3У3 82,8 3 3
КПС-0,5-16,7-2У3 16,7 212,6 1 2
КПС-0,5-16,7-3У3 106,3 3 3
КПС-0,5-20-2У3 20 254,6 1 2
КПС-0,5-20-3У3 127,3 3 3
КПС-0,5-24-2У3 24 306 1 2 380 х 120 х 161 7
КПС-0,5-24-3У3 152,8 3 3
КПС-0,5-26-2У3 26 331 1 2
КПС-0,5-26-3У3 165,5 3 3
КПС-0,5-30-2У3 30 382 1 2
КПС-0,5-30-2У3 191 3 3
КПС-0,5-40-2У3 40 509 1 2 380 х 120 х 201 256 10
КПС-0,5-40-3У3 254,6 3 3
КПС-0,5-50-2У3 50 637 1 2 380 х 120 х 241 296 11
КПС-0,5-50-3У3 318 3 3
КПС-0,5-60-2У3 60 764 1 2 380 х 120 х 281 336 13
КПС-0,5-60-3У3 382 3 3
КПС-0,5-67-2У3 67 853 1 2 380 х 120 х 321 376 15
КПС-0,5-67-3У3 427 3 3
КПС-0,5-70-2У3 70 891 1 2
КПС-0,5-70-3У3 446 3 3
КПС-0,5-75-2У3 75 955 1 2 380 х 120 х 361 416 16
КПС-0,5-75-3У3 477 3 3
КПС-0,5-80-2У3 80 1019 1 2
КПС-0,5-80-3У3 509 3 3
КПС-0,5-90-2У3 90 1146 1 2 380 х 120 х 401 456 18
КПС-0,5-90-3У3 573 3 3
КПС-0,66-12-3У3 0,66 12 43,8 3 3 380 х 67 х 161 216 6
КПС-0,66-13-3У3 13 47,5 3 3
КПС-0,66-18-3У3 18 65,8 3 3
КПС-0,66-20-3У3 20 73,1 3 3 380 х 120 х 161 7
КПС-0,66-25-3У3 25 91,3 3 3
КПС-0,66-26-3У3 26 95,0 3 3
КПС-0,66-27-3У3 27 98,6 3 3
КПС-0,66-30-3У3 30 109,6 3 3 380 х 120 х 201 256 10
КПС-0,66-36-3У3 36 131,5 3 3
КПС-0,66-40-3У3 40 146,1 3 3 380 х 120 х 241 296 11
КПС-0,66-45-3У3 45 164,4 3 3
КПС-0,66-50-3У3 50 182,7 3 3 380 х 120 х 281 336 13
КПС-0,66-54-3У3 54 197,3 3 3
КПС-0,66-60-3У3 60 219,2 3 3 380 х 120 х 321 376 15
КПС-0,66-63-3У3 63 230,2 3 3
КПС-0,66-72-3У3 72 263,0 3 3 380 х 120 х 361 416 16
КПС-0,66-80-3У3 80 292,3 3 3 380 х 120 х 401 456 18
КПС-0,66-81-3У3 81 295,9 3 3

Соответствуют ТУ 3414-104-05758055-99. Поставляются в комплекте со съемными наружными разрядными резисторами.
