КТП Комплектные трансформаторные подстанции киосковые тупикового типа
Подстанции типа КТП (У1)
Комплектные трансформаторные подстанции киосковые тупикового типа КТП мощностью от 25 до 1000 кВ∙А с автоматическими выключателями изготавливаются в общепромышленном исполнении и комплектуются трансформаторами типа ТМ.
Предназначены для приема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6; 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С).
Подстанции обеспечивают:
- учет активной электрической энергии;
- обогрев для низковольтной аппаратуры;
- защиту от однофазных коротких замыканий;
- защиту от перенапряжений на стороне ВН и стороне НН.
КТП мощностью от 25 до 250 кВ∙А выполняется с воздушным вводом ВН; с воздушным и кабельным выводом НН. КТП подключается к воздушной линии через разъединитель, поставляемый комплектно. На отходящих линиях установлены стационарные выключатели, максимальное количество линий - 5.
В подстанциях КТП имеется:
- фидер уличного освещения с ручным и автоматическим включением и отключением;
- возможность подключения переносного освещения на 36 В.
Технические характеристики
Номинальное напряжение ВН, кВ - 6;10
Номинальное напряжение НН, кВ - 0,4
Мощность силового трансформатора - 25; 40; 63; 100; 160; 250 кВА
Род тока - переменный, трехфазный
| Мощность КТП, кВА | Выключатели | ||||||
|---|---|---|---|---|---|---|---|
| Ввод НН | Линии НН | ||||||
| 25 | Тип | ВА 57-35 | ВА 57-35 | ||||
| Ток расц.,А | 40 | 16 | 16 | 16 | - | - | |
| 40 | Тип | ВА 57-35 | ВА 57-35 | ||||
| Ток расц.,А | 63 | 16 | 40 | 40 | - | - | |
| 63 | Тип | ВА 57-35 | ВА 57-35 | ||||
| Ток расц.,А | 100 | 40 | 40 | 80 | - | - | |
| 100 | Тип | ВА 57-35 | ВА 57-35 | ||||
| Ток расц.,А | 160 | 40 | 80 | 100 | - | - | |
| 160 | Тип | ВА 51-39 | ВА 57-35 | ||||
| Ток расц.,А | 400 | 100 | 100 | 100 | 100 | 100 | |
| 250 | Тип | ВА 51-39 | ВА 57-35 | ||||
| Ток расц.,А | 400 | 100 | 100 | 100 | 100 | 100 | |
КТП мощностью 400, 630 кВА выполняется с воздушным или кабельным вводом ВН; с воздушным и кабельным выводом НН. На отходящих линиях установлены стационарные выключатели (КТП-400); выдвижные (КТП-630) , максимальное количество линий - 5.
В подстанциях КТП имеется:
- 3 фидера уличного освещения с ручным и автоматическим включением и отключением;
- учет на линиях уличного освещения;
- возможность подключения переносного освещения на 36 В.
| Мощность КТП | Выключатели | ||||||
|---|---|---|---|---|---|---|---|
| Ввод НН | Линии НН | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 400 | Ток расц., А | 630 | 400 | 250 | 100 | 100 | 100 |
| 630 | Ток расц., А | 1000 | 630 | 400 | 250 | 100 | 100 |

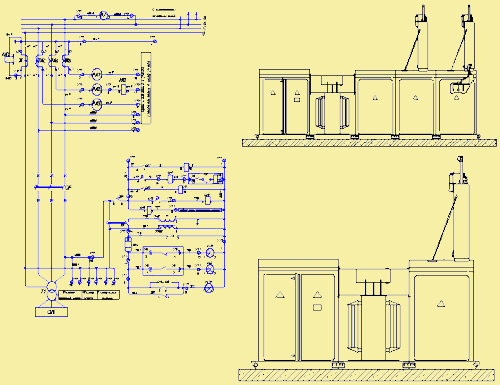

КТП-630кВА
КТП-400кВА
КТП мощностью 1000 кВА выполняется с воздушным или кабельным вводом ВН; с кабельным выводом НН. На отходящих линиях установлены выдвижные выключатели , максимальное количество линий - 5.
В подстанциях КТП имеется:
- возможность подключения переносного освещения на 36 В.
| Мощность КТП | Выключатели | ||||||
|---|---|---|---|---|---|---|---|
| Ввод НН | Линии НН | ||||||
| 1 | 2 | 3 | 4 | 5 | |||
| 1000 | Ток расц., А | 1600 | 630 | 400 | 250 | 250 | 160 |

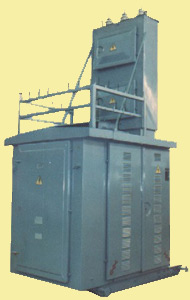

КТП-1000кВА проходного типа
КТП-1000кВА тупикового типа

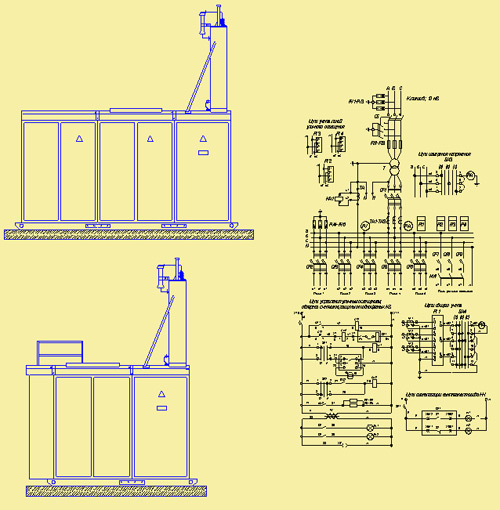

Комплектные трансформаторные подстанции киосковые тупикового и проходного типа КТП мощностью до 630 кВ∙А с автоматическими выключателями и рубильниками изготавливаются в общепромышленном исполнении и комплектуются трансформаторами ТМ.
Предназначены для приема электрической энергии переменного тока частотой 50 Гц при номинальном напряжении 6; 10 кВ, преобразования в электроэнергию напряжением 0,4 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С).
КТП выполняется с воздушным или кабельным вводом ВН; с воздушным и кабельным выводом НН. На отходящих линиях установлены стационарные выключатели или рубильники, максимальное количество линий - 4.
Подстанции обеспечивают:
- учет активной электрической энергии;
- защиту от однофазных коротких замыканий;
- защиту от перенапряжений на стороне ВН и стороне НН.
В подстанциях КТП имеется:
- фидер уличного освещения с ручным и автоматическим включением и отключением;
- возможность подключения переносного освещения на 36 В.
Технические характеристики
Номинальное напряжение ВН, кВ - 6; 10
Номинальное напряжение НН, кВ - 0,4
Мощность силового трансформатора - 100; 160; 250; 400; 630
Род тока - переменный трехфазный
| Мощность КТП | Выключатели | |||||
|---|---|---|---|---|---|---|
| Ввод НН | Линии НН | |||||
| 1 | 2 | 3 | 4 | |||
| 100 | Ток расц., А | 250 | 40 | 40 | 80 | - |
| 160 | Ток расц., А | 250 | 40 | 40 | 80 | - |
| 250 | Ток расц., А | 400 | 40 | 80 | 100 | 160 |
| 400 | Ток расц., А | 630 | 100 | 100 | 160 | 250 |
| 630 | Ток расц., А | 1000 | 160 | 250 | 250 | 250 |

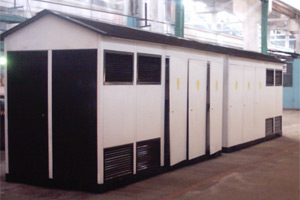

Проходная двухтрансформаторная подстанция мощностью 400 кВА

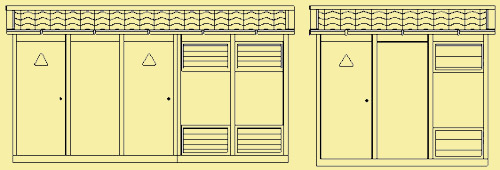

2КТП 400/10 У1 в панельном исполнении
