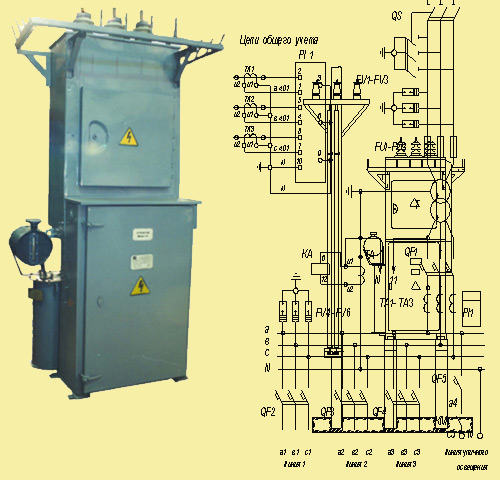

Подстанции типа КТПС (У1)

Комплектные трансформаторные подстанции столбовые  мощностью от 25 до 160 кВ∙А с автоматическими выключателями изготавливаются в общепромышленном исполнении и комплектуются трансформаторами типа ТМ.

Предназначены для приема электрической энергии переменного тока частотой 50 Гц  напряжением 6; 10 кВ, преобразования ее в напряжение 0,4 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С).

КТПС подключается к воздушной линии через разъединитель, поставляемый комплектно. На отходящих линиях установлены стационарные выключатели, максимальное количество линий - 4.

Подстанции КТПС обеспечивают:

  • учет активной электрической энергии;
  • обогрев для низковольтной аппаратуры;
  • защиту от однофазных коротких замыканий;
  • защиту от перенапряжений на стороне ВН и стороне НН.

В подстанциях КТПС имеется:

  • фидер уличного освещения с ручным и автоматическим включением и отключением;
  • возможность подключения переносного освещения на 36 В.

Технические характеристики

Номинальное напряжение ВН, кВ - 6; 10
Номинальное напряжение НН, кВ - 0,4
Мощность силового трансформатора, кВА - 25;40;63;100; 160
Род тока - переменный, трехфазный

Мощность КТП, кВА Выключатели
Ввод НН Линии НН
25 Тип ВА 57-35 ВА 57-35
Ток расц., А 40 16 16 16
40 Тип ВА 57-35 ВА 57-35
Ток расц., А 63 16 40 40
63 Тип ВА 57-35 ВА 57-35
Ток расц., А 100 40 40 80
100 Тип ВА 57-35 ВА 57-35
Ток расц., А 160 40 80 100
160 Тип ВА 57-35 ВА 57-35
Ток расц., А 250 80 80 100


Подстанции типа КТПС (У1)


Сделать заказ и запросить дополнительную информацию по КТПС Трансформаторные подстанции комплектные столбовые Вы можете здесь.
