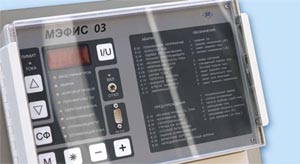

МЭФИС-03 Микропроцессорный регулятор
Продукция > Функциональное оборудование
Микропроцессорный регулятор может работать совместно с любым
типом агрегатов (АТФ, АТПОМ, ОПМД, ОПМДА). По сравнению с
регуляторами предыдущих поколений (ПРТ, АРП-21, АРПКУ) МЭФИС 03
имеет новейшую элементную базу и современное програмное
обеспечение, позволяющее повысить эффективность работы
электрофильтра при любых режимах (низкие токовые нагрузки,
обратная корона).
Регулятор устанавливается непосредственно на агрегате и подключается к блоку силовых тиристоров и системе обратной связи по току и напряжению аналогично с приборами предыдущего поколения. Регулятор МЭФИС может работать на открытом воздухе в местностях с умеренным климатом.
Микропроцессорный регулятор МЭФИС 03 представляет собой контроллер высоковольтных преобразователей для питания электрофильтров. Регулятор предназначен для непосредственной установки на агрегате, также допускается его установка на подстанции (максимально 100 метров от агрегата). Регулятор может работать как автономно, так и с АСУ верхнего уровня. В автономном режиме регулятор поддерживает оптимальную величину тока и периода импульсов тока, что обеспечивает минимально возможный выброс из электрофильтра. В режиме ограничения тока достигается также снижение потребления электроэнергии за счет автоматического перехода на полуимпульсный режим. Дистанционное управление регулятором возможно или с помощью цифровых входов и аналоговых выходов или с помощью шины связи RS 485( протокол связи MODBUS). При установке датчика запы ленности управление регулятором с помощью АСУ верхнего уровня может существенно уменьшить потребление электроэнергии при переменной загрузке электрофильтра.
Применение регулятора МЭФИС 03 для управления агрегатом имеет следующие преимущества:
• Простая установка и техническое обслуживание.
• В озможность управления с помощью стандартной шины связи RS 485 и стандартного протокола связи MODBUS.
• У меньшение потребления электроэнергии и существенное уменьшение выбросов высокоомной пыли в сравнении с традиционными регуляторами.
• У меньшение потребления электроэнергии при управлении с помощью АСУ верхнего уровня при наличии датчика запыленности.
• МЭФИС 03 сертифицирован.
МЭФИС - 03 при работе обеспечивает:
• Управление одним агрегатом серии АТПОМ, ОПМД или другим агрегатом ВН с похожими параметрами датчиков напряжения и тока.
• Операции ПУСК / СТОП с помощью местного или дистанционного переключателя или с помощью команды, подаваемой по шине связи.
• Ручное, автоматическое (ОПТИМИЗАЦИЯ ТОКА) и дистанционное ограничение среднего тока.
• Управление встряхиванием.
• Активацию двух групп заранее заданных параметров при циклически протекающих технологических процессах.
• Адаптивное регулирование частоты искровых пробоев и величины уменьшения импульсного тока после пробоя.
• Быстрое обновление напряжения после пробоя.
• Разные виды полуимпульсного режима питания электрофильтра с ручным, автоматическим (ОПТИМИЗАЦИЯ ПИ) и дистанционным заданием периода токовых импульсов ПИ.
• Оптимальное питание электрофильтра (особенно для пыли с большим удельным сопротивлением) с использованием алгоритмов детектора обратной короны и оптимизации тока.
• Вычисление величины степени оптимизации для алгоритмов энергетической оптимизации встроенных в АСУ верхнего уровня, оснащенную датчиком запыленности.
• Коммуникацию с АСУ с помощью шины связи RS 485 и протокола связи MODBUS (главная шина связи).
• Коммуникацию с персональным компьютером или центральным пультом управления с помощью шины связи RS 485 и протокола связи MODBUS (сервисная шина связи).
• Эффективную диагностику неисправностей (включая локализацию короткого замыкания) и установление хронологии состояний системы и трендов восьми выбранных величин.
Микропроцессорный регулятор управления агрегатов питания электрофильтров типа МЭФИС-03
Микропроцессорный регулятор может работать совместно с любым
типом агрегатов (АТФ, АТПОМ, ОПМД, ОПМДА). По сравнению с
регуляторами предыдущих поколений (ПРТ, АРП-21, АРПКУ) МЭФИС 03
имеет новейшую элементную базу и современное програмное
обеспечение, позволяющее повысить эффективность работы
электрофильтра при любых режимах (низкие токовые нагрузки,
обратная корона).Регулятор устанавливается непосредственно на агрегате и подключается к блоку силовых тиристоров и системе обратной связи по току и напряжению аналогично с приборами предыдущего поколения. Регулятор МЭФИС может работать на открытом воздухе в местностях с умеренным климатом.
Микропроцессорный регулятор МЭФИС 03 представляет собой контроллер высоковольтных преобразователей для питания электрофильтров. Регулятор предназначен для непосредственной установки на агрегате, также допускается его установка на подстанции (максимально 100 метров от агрегата). Регулятор может работать как автономно, так и с АСУ верхнего уровня. В автономном режиме регулятор поддерживает оптимальную величину тока и периода импульсов тока, что обеспечивает минимально возможный выброс из электрофильтра. В режиме ограничения тока достигается также снижение потребления электроэнергии за счет автоматического перехода на полуимпульсный режим. Дистанционное управление регулятором возможно или с помощью цифровых входов и аналоговых выходов или с помощью шины связи RS 485( протокол связи MODBUS). При установке датчика запы ленности управление регулятором с помощью АСУ верхнего уровня может существенно уменьшить потребление электроэнергии при переменной загрузке электрофильтра.
Применение регулятора МЭФИС 03 для управления агрегатом имеет следующие преимущества:
• Простая установка и техническое обслуживание.
• В озможность управления с помощью стандартной шины связи RS 485 и стандартного протокола связи MODBUS.
• У меньшение потребления электроэнергии и существенное уменьшение выбросов высокоомной пыли в сравнении с традиционными регуляторами.
• У меньшение потребления электроэнергии при управлении с помощью АСУ верхнего уровня при наличии датчика запыленности.
• МЭФИС 03 сертифицирован.
МЭФИС - 03 при работе обеспечивает:
• Управление одним агрегатом серии АТПОМ, ОПМД или другим агрегатом ВН с похожими параметрами датчиков напряжения и тока.
• Операции ПУСК / СТОП с помощью местного или дистанционного переключателя или с помощью команды, подаваемой по шине связи.
• Ручное, автоматическое (ОПТИМИЗАЦИЯ ТОКА) и дистанционное ограничение среднего тока.
• Управление встряхиванием.
• Активацию двух групп заранее заданных параметров при циклически протекающих технологических процессах.
• Адаптивное регулирование частоты искровых пробоев и величины уменьшения импульсного тока после пробоя.
• Быстрое обновление напряжения после пробоя.
• Разные виды полуимпульсного режима питания электрофильтра с ручным, автоматическим (ОПТИМИЗАЦИЯ ПИ) и дистанционным заданием периода токовых импульсов ПИ.
• Оптимальное питание электрофильтра (особенно для пыли с большим удельным сопротивлением) с использованием алгоритмов детектора обратной короны и оптимизации тока.
• Вычисление величины степени оптимизации для алгоритмов энергетической оптимизации встроенных в АСУ верхнего уровня, оснащенную датчиком запыленности.
• Коммуникацию с АСУ с помощью шины связи RS 485 и протокола связи MODBUS (главная шина связи).
• Коммуникацию с персональным компьютером или центральным пультом управления с помощью шины связи RS 485 и протокола связи MODBUS (сервисная шина связи).
• Эффективную диагностику неисправностей (включая локализацию короткого замыкания) и установление хронологии состояний системы и трендов восьми выбранных величин.
| Основные данные | |
| Питание | 220 В~ , +/- 20% , 50Гц, 20 ВА |
| Размеры | 296 х 158 х 281 мм |
| Вес | 3,5 кг |
| Температура окружающей среды | от – 40°C до +50°C |
| Защита от воды и пыли | IP65, NEMA 4 |
| Импульсы зажигания тиристоров | |
| Минимальная длина импульсов | 400 мкс |
| Скорость нарастания тока в импульсе | 1А / мкс (кабель длиной 1 м) 100 мА / мкс
(кабель длиной 100 м) |
| Амплитуда импульсов (напряжение питания 220 В~) |
мин. 1300 мА при нагрузке сопротивлением 15 Ом для полуимпульсного режима 18 Ом |
| Амплитуда импульсов (напряжение питания 180 В~) |
мин. 1000 мА при нагрузке сопротивлением 10 Ом для полуимпульсного режима 13 Ом |
| Входные сигналы | |
| Синхронизация | 100 – 500 В~, номинально 380 В~ |
| Датчик напряжения | входной ток 0 – 0,9 мА (номинально – 0,8 мА) входное сопротивление 12,4 кОм импульсная перегрузка 200 В (100 мкс/1 мс импульс) |
| Датчик тока | 0 – 100 В (номинально +25 В) импульсная перегрузка 500 В (100 мкс/1 мс импульс) |
| Вспомогательный аналоговый вход (датчик выбросов) | 0 – 20 мА (нагрузка 200 Ом) |
| Цифровые сигналы (7 контактов управления и сигнализации) | напряжение подаваемое на контакт 22 – 36 В= ток замкнутым контактом > 8 мА подавление напряжения индуцированного в подводящем кабеле больше чем 3 В~ |
| Выходные сигналы | |
| Аналоговые выходы (2 выходы для подключения конвертора 5В / 4-20мА) |
0 – 4,5 В (нагрузка не меньше 500 кОм) 0 – 1 мА (нагрузка не больше 50 Ом) |
| Релейные выходы (4 контакты управления и сигнализации) |
нормальное состояние разомкнутый контакт номинальный ток контактом 8А / 250В~ или 1А / 24В= напряжение на контакте максимально- 380 В~ сроки службы 105 циклов (ток 8А / 250В~), 106 циклов (ток 2А / 250В~) |
| Коммуникация, защиты, ЕМС | |
| Коммуникация | 1 х RS 232, 19,2 кбит/с, разъем на пульте управления 2 х шина связи RS485, 19,2 кбит/с, протокол связи MODBUS |
| Нормы / Сертификации | IEC-364-4.41, IEC 664-1, класс защиты I, EMC: EN 50081-2, EN55011 группа 1, класс А покрытие IP65, NEMA 4 |
* По требованию заказчика возможно изготовление с другими
характеристиками.
