Трансформаторы напряжения (антирезонансные однофазные) НАМИ-500 УХЛ1

ТУ 3414-023-11703970-03

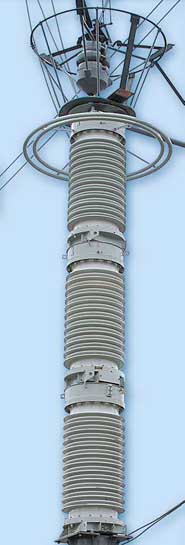

Трансформаторы напряжения (антирезонансные однофазные) НАМИ-500 УХЛ1 Трансформатор напряжения НАМИ-500 УХЛ1 имеет каскадную конструкцию и состоит из трех ступеней в фарфоровых корпусах с металлическими фланцами. Каждая ступень трансформатора имеет по два магнитопровода, закрепленных на соответствующих фланцах. Каждая ступень трансформатора имеет масляный затвор емкостью 2 л, защищающий внутреннюю изоляцию от увлажнения. Трансформатор и масляный затвор заполнены трансформаторным маслом марки ГК. Масляный затвор каждой ступени сообщается с атмосферой через дыхательную пробку. Имеется отверстие для доливки масла в основной бак каждой ступени, заглушенное шариком из нержавеющей стали и затянутое глухо пробкой для избежания попадания влаги внутрь трансформатора. На верхней ступени трансформатора закреплено экранное кольцо.

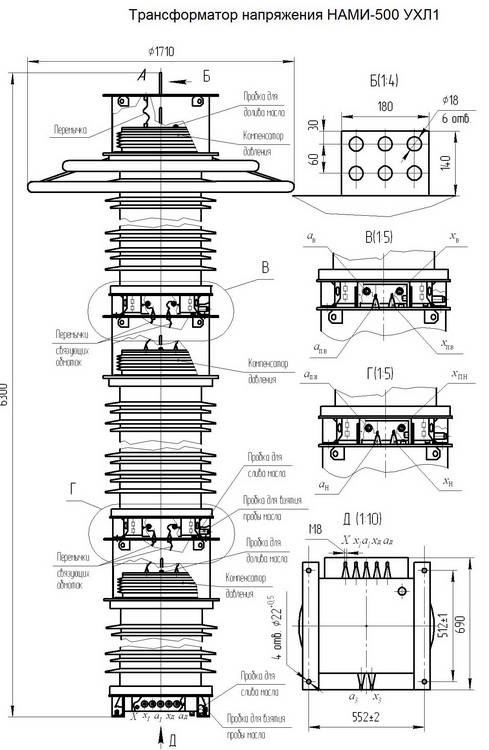

  • Габаритный чертеж

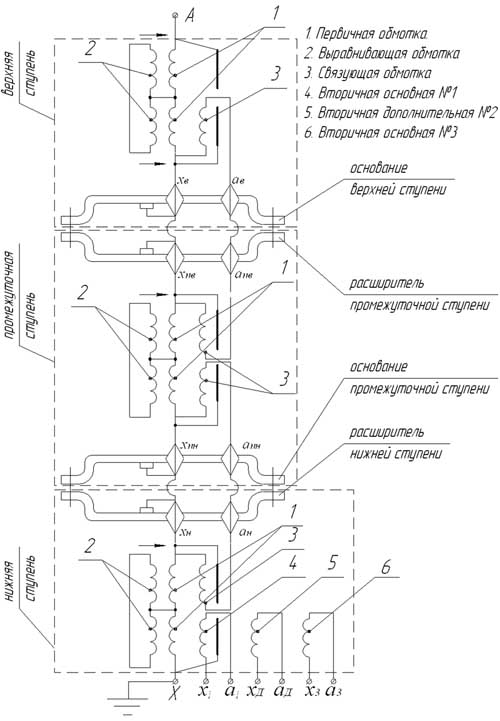

  • Схема присоединения


    Номинальное напряжение обмоток, кВ
    - первичной
    - вторичной основной No1
    - вторичной дополнительной No2
    - вторичной основной No3
    500 / 3
    0,1 / 3
    0,1
    0,1 / 3
    Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ 550 / 3
    Номинальная мощность, ВА основной вторичной обмотки No1 в классах точности
    0,2
    0,5
    1,0
    3,0
    Возможно изготовление с другими техническими характеристиками

    100
    200
    300
    600
    Номинальная мощность, ВА дополнительной вторичной, обмотки No2 в классе точности
    3,0     		800
    Номинальная мощность , ВА, основной вторичной обмотки No3 в классах точности
    0,2
    0,5
    1,0
    3,0


    50
    100
    200
    400
    Предельная мощность обмоток, ВА
    - первичной
    - вторичной основной No1
    - вторичной дополнительной No2
    - вторичной основной No3
    2000
    1200
    1000
    600
    Группа соединения обмоток 1 / 1 / 1 / 1/ - 0 - 0 - 0
    Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ1
    Номинальное значение климатич. факторов для испол-нения УХЛ категории размещения 1:
    - высота установки над уровнем моря, не более, м
    - температура окружающего воздуха

    1000
    -60ºС ... +40ºС
    Допустимая величина механической нагрузки от гори-зонтального тяжения проводов, Н, не менее 1500
    Максимальная скорость ветра при отсутствии гололеда, м / с 40
    Максимальная скорость ветра при наличии гололеда, м / с 15
    Толщина стенки гололеда, мм 20
    Сейсмостойкость трансформатора по шкале МSК, балл, не менее 7
    Удельная длина пути утечки внешней изоляции, см / кВ 2.25 ; 2.5
    Средняя наработка до отказа, ч., не менее 8,8 * 106
    Установленный полный срок службы, лет 30
    Гарантийный срок службы, лет 3
    Тип внешней изоляции фарфор
    Тип внутренней изоляции маслобарьерная
    Масса трансформатора, кг 3000
    Масса масла, кг 750
    Габаритные размеры, мм диаметр - 1710 x 5570
    Установочные размеры, мм 552 x 512
    Комплект поставки 1.Трансформатор (три ступени)
    2.Экран. кольцо
    3.Руков. по экспл.


    По требованию заказчика возможно изготовление с другими характеристиками.
