Лабораторный трансформатор напряжения НЛЛ-35-6

Назначение

Трансформатор предназначен для поверки измерительных трансформаторов напряжения, киловольтметров, а также для питания электрических измерительных приборов в цепях переменного тока на класс напряжения 35 кВ, в стационарных и передвижных лабораториях и испытательных станциях.

Климатическое исполнение «УХЛ» и «Т» категории размещения 4.2 поГОСТ 15150.

Трансформатор незаземляемый.

Рабочее положение – вертикальное.

Таблица 1. Основные технические данные и характеристики НЛЛ-35-6

Наименование параметра	Номинальное значение
Класс напряжения, кВ	35
Номинальное напряжение первичной обмотки, кВ	35
Номинальное напряжениевторичной обмотки, В	100
Номинальный класс точности	0,1
Коэффициент мощности нагрузки	1
Номинальная мощность, В·А	5
Номинальная частота, Гц	50
Схема и группа соединения обмоток	1/1-0
Сопротивление изоляции обмоток, МОм, не менее	1000
Испытательное одноминутное приложенное напряжение, кВ: первичной обмотки вторичной обмотки	55 3
Испытательное одноминутное индуктированное напряжение при частоте 400 Гц, кВ	55

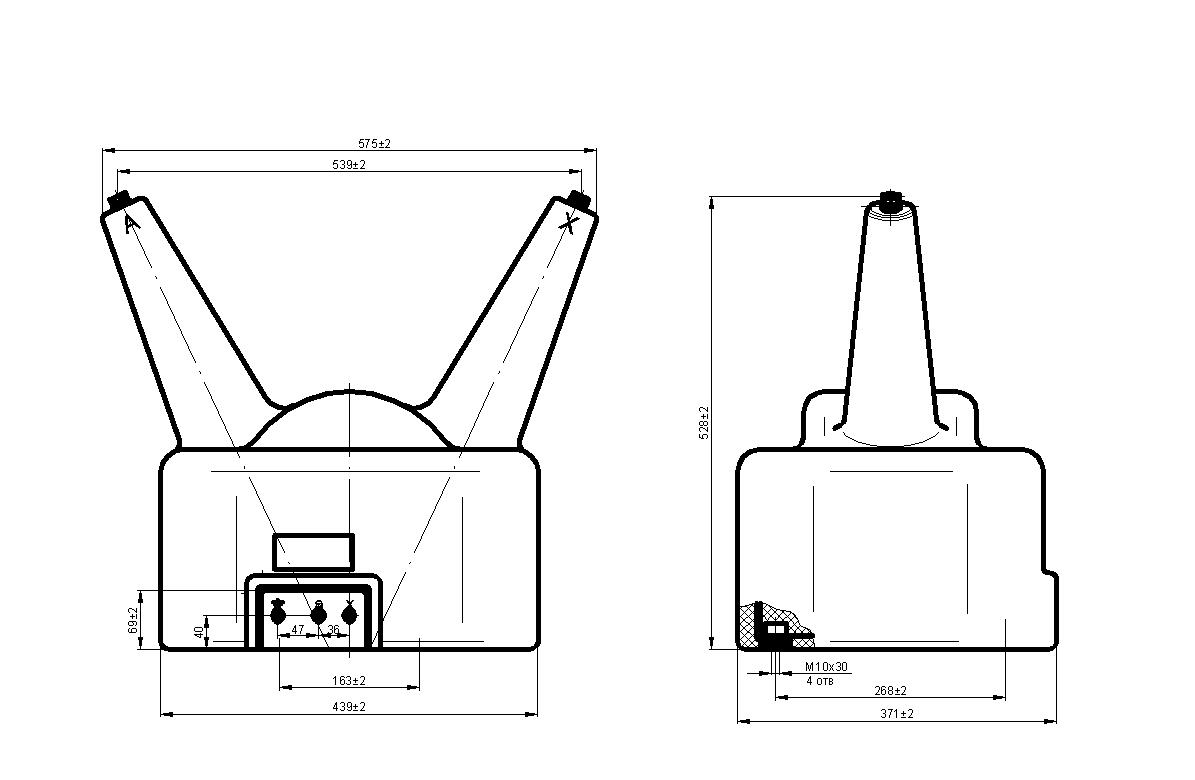

Общий вид трансформатора (чертеж)
