НОЛ.12 Незаземляемые трансформаторы напряжения
Незаземляемые трансформаторы напряжения НОЛ.12
ТУ 16-517.921-81
Назначение
Трансформаторы предназначены для применения в судовых электроустановках
переменного тока частоты 50 Гц для питания электротехнических
измерительных приборов и защитных устройств, а также питания цепей
автоматики, сигнализации и управления и являются комплектующими
изделиями. Трансформаторы изготавливаются в климатическом исполнении
«ОМ» категории размещения 3 по ГОСТ 15150 и предназначены для
эксплуатации при условиях:
– температура окружающего воздуха от минус 40°С до плюс 45°С;
– рабочее положение – любое.
Таблица 1. Технические данные
| Наименование параметров | Норма | |||
| НОЛ.12-0.38 | НОЛ.12-0.69 | НОЛ.12-6 | НОЛ.12-10 | |
| Класс напряжения, кВ | 0,66 | 6 | 10 | |
| Номинальное напряжение первичной обмотки, В | 380 | 690 | 6 300 | 10 500 |
| Номинальное напряжение вторичной обмотки, В | 127 | 100 и 127 | ||
| Номинальная частота, Гц | 50 | |||
| Класс точности | 1,0 | |||
| Номинальная мощность в классе точности, В•А | 30 | |||
| Предельная мощность вне класса точности, В•А | 80 | 125 | ||
| Погрешность по напряжению при предельной мощности, %, не более | 4 | |||
| Схемы и группы соединения обмоток | 1/1-0 | |||
| Рисунок | 1 |
4 |
||
Таблица 2
| Тип трансформатора | Размеры, мм | Масса, кг | ||||
| H | h | h1 | L | L1 | ||
| НОЛ.12-0,38.ОМЗ | 114 max | 103-2 | 8±2 | 145 max | 110±1 | 4,4±0,3 |
| НОЛ.12-0,69.ОМЗ | 124 max | 113-2 | 13±2 | 151 max | 116±1 | 4,8±0,3 |
| Таблица 1 к Рис.2 | ||||||
Таблица 3
| Тип трансформатора | Размеры, мм | Масса, кг | |||||
| H1 | h | L | l1 | l2 | l3 | ||
| НОЛ.12-6. ОМЗ | 207 max | 20 | 248 max | 180±1 | 185 max | 231±3 | 15±1,5 |
| НОЛ.12-10. ОМЗ | 222 max | 28 | 268 max | 200±1 | 207 max | 242±3 | 20±1,5 |
| Таблица 2 к Рис.2 | |||||||

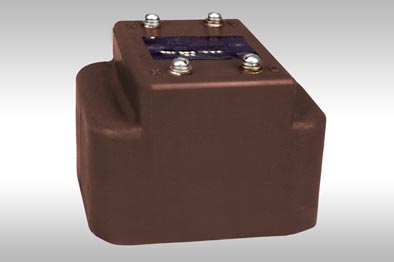

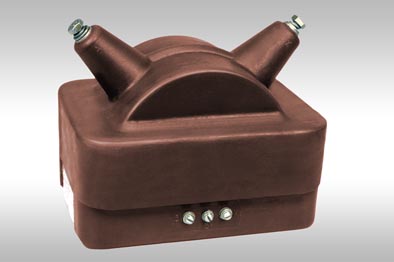

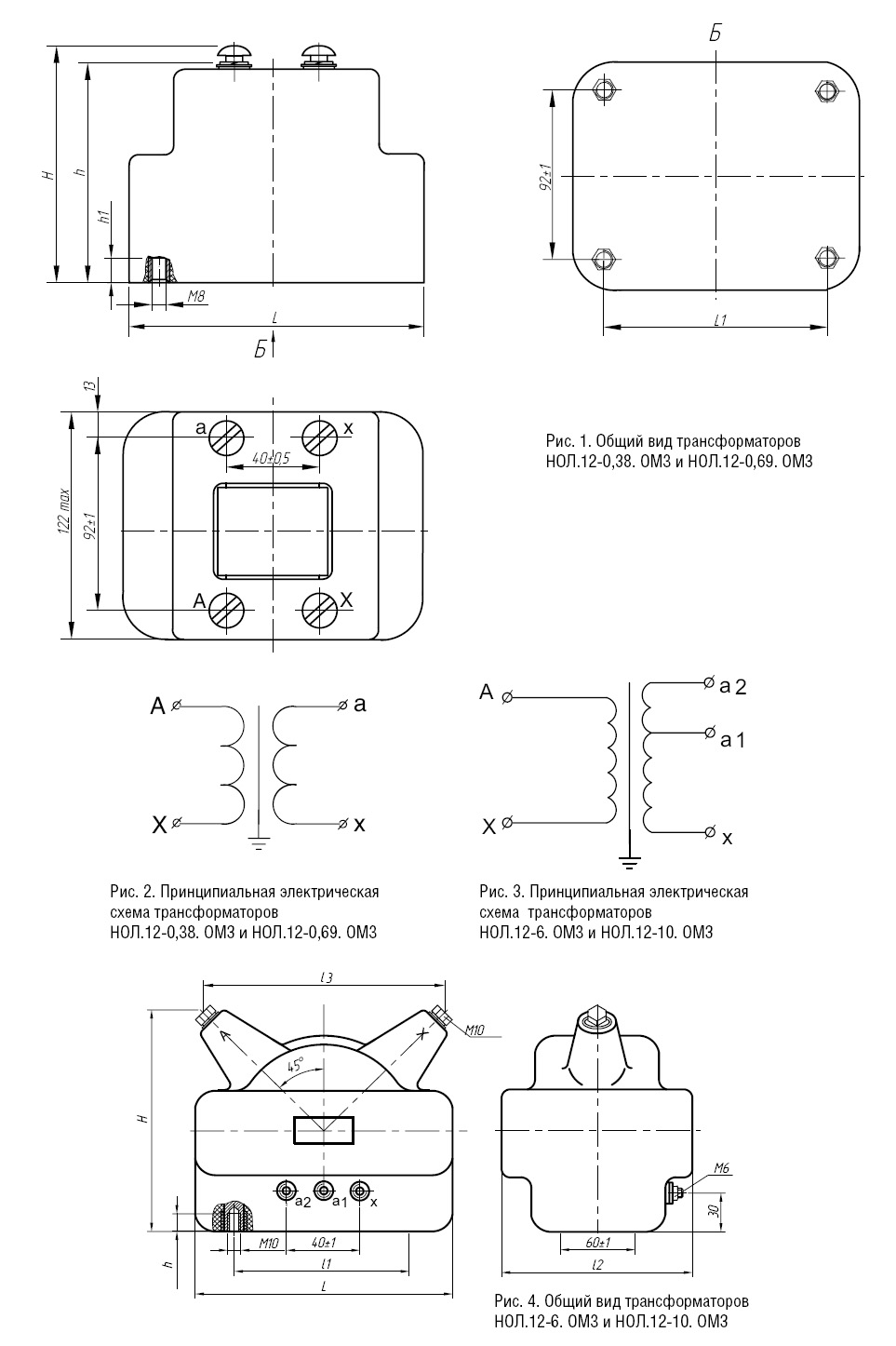

Общий вид трансформатора НОЛ.12
