ОЛ Силовые трансформаторы мощностью от 2,5 до 4 кВА
Трансформаторы ОЛ мощностью от 2.5 до 4 кВА класса напряжения 6 и 10 кВ
ОГГ.670.121.008 ТУ
Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР), а также других потребителей в электрических сетях 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150.
Рабочее значение температуры воздуха при эксплуатации – от минус 60°С до плюс 50°С для исполнения «УХЛ1» и от минус 10°С до плюс 50°С для исполнения «Т1».
Высота установки над уровнем моря – не более 1000 м.
Длина пути утечки III по ГОСТ 9920.
Рабочее положение – вертикальное.
Патентная защита
Патенты на изобретение №№ 2087967, 2087968, 2110862, 2193252
Таблица 1. Технические данные
|
Наименование параметра |
Норма для типа |
|||
|
ОЛ-2,5/6 |
ОЛ-2,5/10 |
ОЛ-4/6 |
ОЛ-4/10 |
|
| Класс напряжения, кВ |
6 |
10 |
6 |
10 |
| Наибольшее рабочее напряжение, кВ |
7,2 |
12 |
7,2 |
12 |
| Номинально напряжение первичной обмотки, В |
6300 |
10500 |
6300 |
10500 |
| Номинальное напряжение вторичной обмотки на ответвлениях, В: | ||||
|
х-а1 |
218 |
|||
|
х-а2 |
224 |
|||
|
х-а3 |
230 |
|||
|
х-а4 |
236 |
|||
|
х-а5 |
242 |
|||
| Номинальная частота, Гц |
50 |
|||
| Номинальная мощность, кВА |
2,5 |
4 |
||
| Схема и группа соединения обмоток |
1/1-0 |
|||
| Испытательное напряжение, кВ: | ||||
| одноминутное промышленной частоты |
25 |
35 |
25 |
35 |
| грозового импульса полного |
60 |
75 |
60 |
75 |
| грозового импульса срезанного |
70 |
90 |
70 |
90 |
| Ток холостого хода, % |
35 |
|||
| Потери холостого хода, Вт, не более |
60 |
70 |
||
| Напряжение короткого замыкания, % |
5 |
5 |
5 |
5 |
| Потери короткого замыкания, Вт |
110 |
110 |
125 |
125 |
Таблица 2. Габаритные размеры и масса
|
Тип трансформатора |
Размеры, мм |
Масса, кг, макс |
|||
|
H |
L |
B |
B1 |
||
| ОЛ-2,5/6;
ОЛ-2,5/6-1; ОЛ-2,5/10; ОЛ-2,5/10-1 |
365 |
358 |
252+/-1 |
360 |
60 |
| ОЛ-4/6; ОЛ-4/10 |
377 |
376 |
266+/-1 |
374 |
73 |

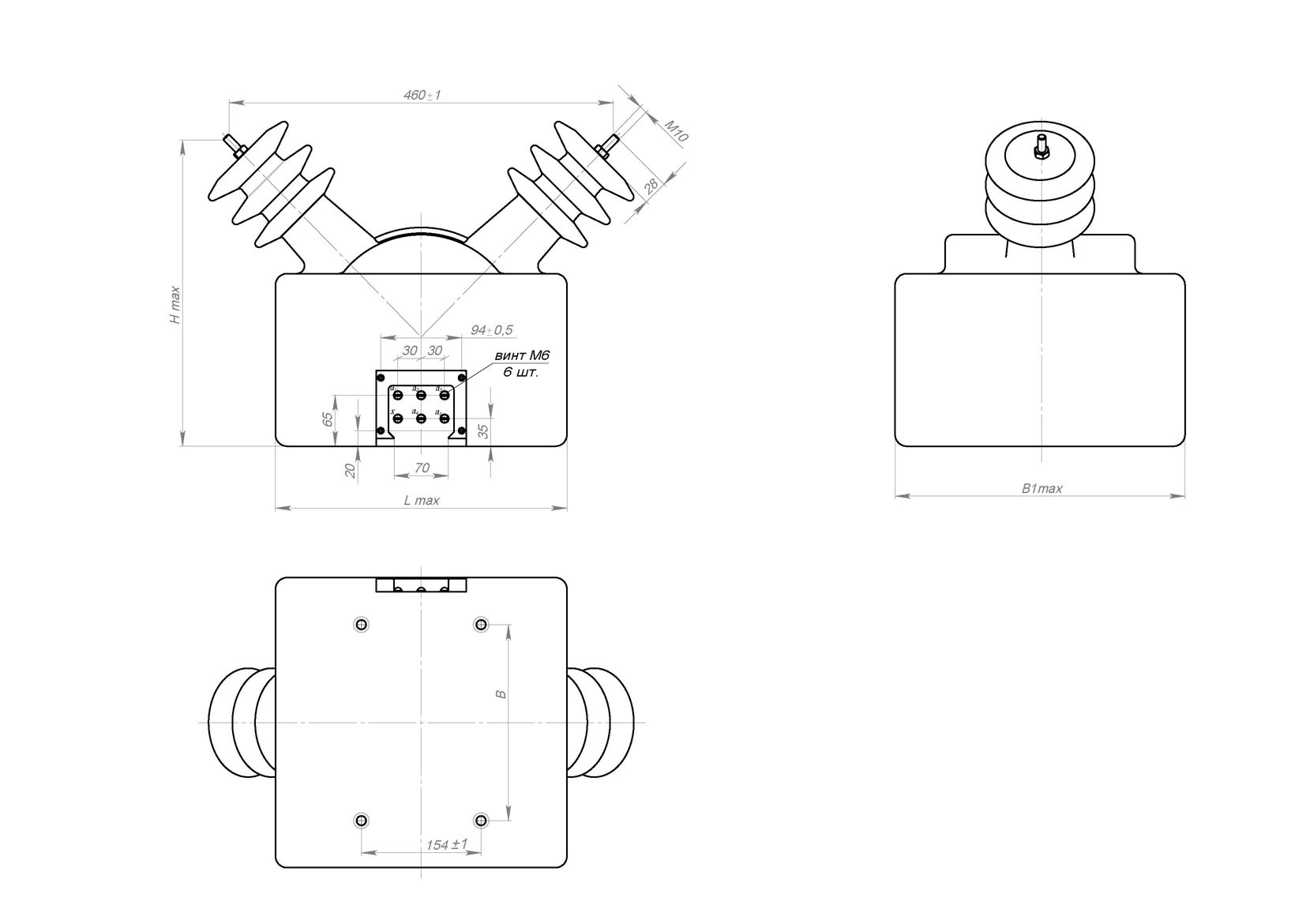

Общий вид
трансформатора (чертеж)
