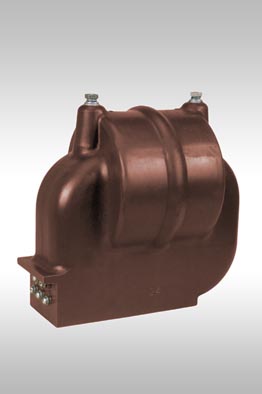

Трансформаторы ОЛС

ТУ16 - 98 ОГГ.671 117.020ТУ

Назначение
Трансформаторы предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.
Рабочее значение температуры воздуха при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2".
Рабочее положение - любое.

Таблица 1. Технические данные

Наименование параметра	Нормы для типов
	ОЛС-0,63/6	ОЛС-0,63/10	ОЛС-1,25/6	ОЛС-1,25/10
Класс напряжения, кВ	6	10	6	10
Наибольшее рабочее напряжение, кВ	7,2	12	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3; 6,6	10,5; 11	6,3; 6,6	10,5; 11
Номинальное напряжение вторичной обмотки*, В: а1 - х а2 - х а3 - х а4 - х	100 209 220 231
Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА	630		1250
Предельная мощность на ответвлении 220 В в течение 10 мин, В.А	2000
Схема и группа соединения обмоток	1/1-0
Номинальная частота тока, Гц	50 или 60
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	25 60 70	35 75 90	25 60 70	35 75 90
D, мм	188±3	212±3
Масса, кг	26,5±1,5	28,5±1,5		30±1,5

Примечание:
*) допустимая погрешность напряжения на ответвлении 100 В – ±3%, на остальных ответвлениях – ±1%.

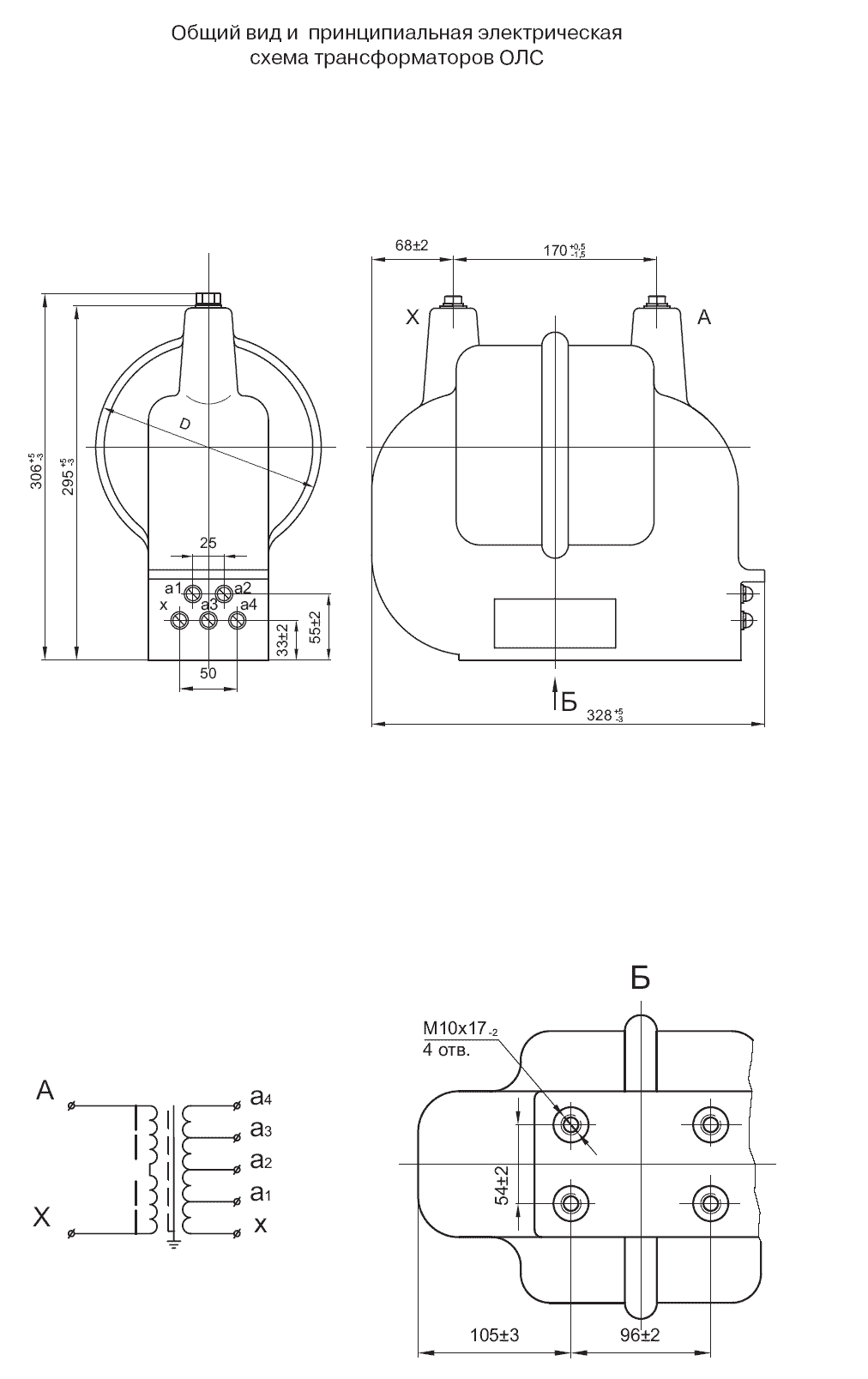

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ОЛС Трансформаторы мощностью от 0,63 до 1,25 кВА Вы можете здесь.
