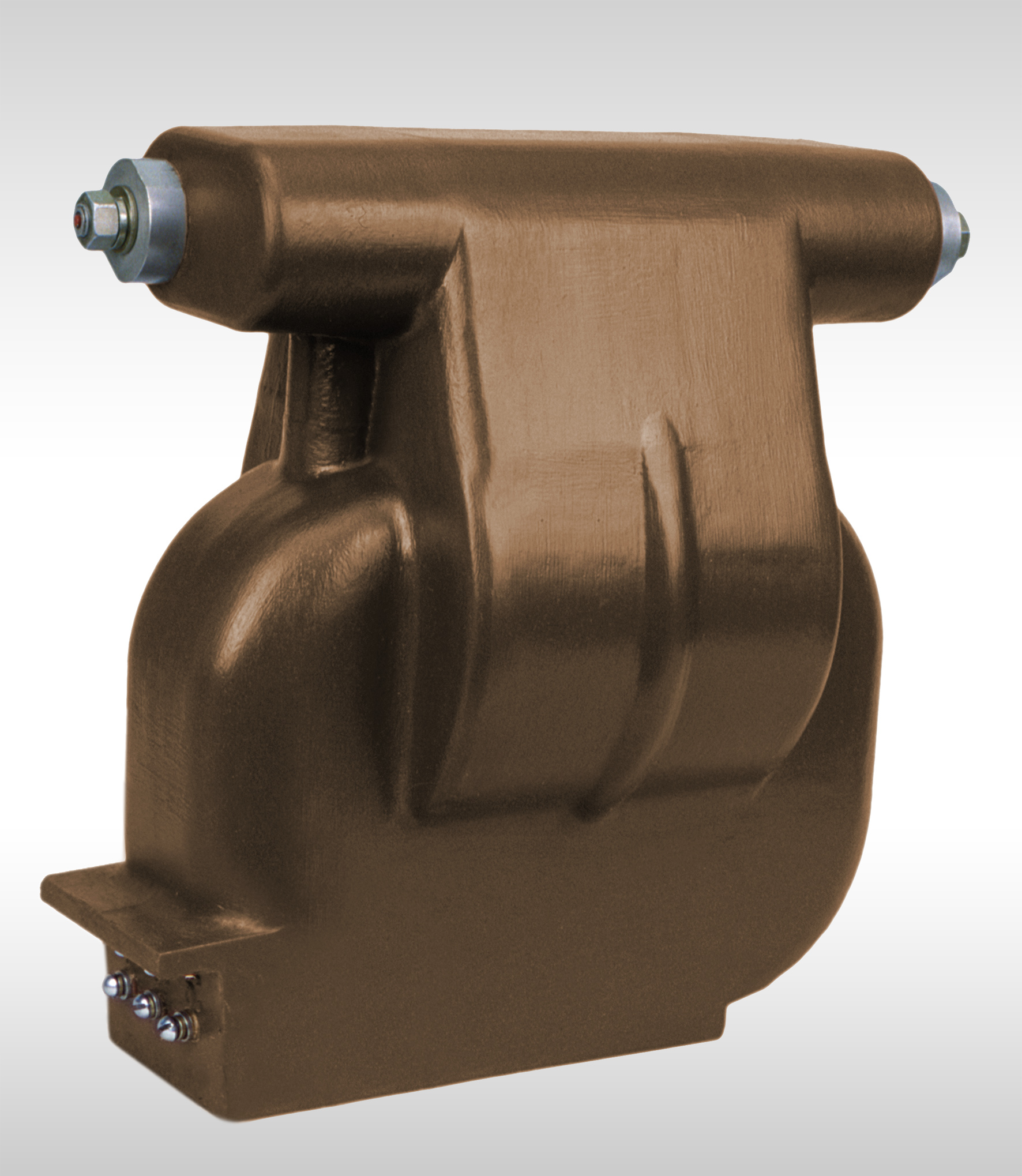

Трансформатор ОЛСП со встроенным защитным предохранительным устройством

ОГГ.671 211.020ТУ

Трансформатор ОЛСП со встроенным защитным предохранительным устройствомНазначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ), токопроводы и служат для питания цепей измерения, защиты автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 или 60 Гц. Трансформаторы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150.
Рабочее положение - любое.

Патентная защита
1. Патент на изобретение № 2208860.
2. Патент на промышленный образец № 53160.

Таблица 1. Технические данные

Наименование параметра

Норма

ОЛСП-0,63/6

ОЛСП-0 ,63/10

ОЛСП-1,25/6

ОЛСП-1,25/10

Класс напряжения, кВ

6

10

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

7,2

12

Номинальное напряжение первичной обмотки, кВ 6,3; 6,6 10,5; 11 6,3; 6,6 10,5; 11
Номинальное напряжение вторичной обмотки*, В:
а1 - х
а2 - х
а3 - х
а4 - х

100
209
220
231
Номинальная мощность для номинальных напряжений 100 и 220 В, В.А 630

1250

Схема и группа соединения обмоток 1/1-0
Номинальная частота тока, Гц 50 или 60
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного



25
60
70


35
75
90


25
60
70


35
75
90

Сопротивление резистора в составе предохранительного защитного устройства, Ом 18

36/18

6

13

Номинальная мощность резистора, Вт 0,25

0,25/0,125

0,25

Масса, кг

 33 max

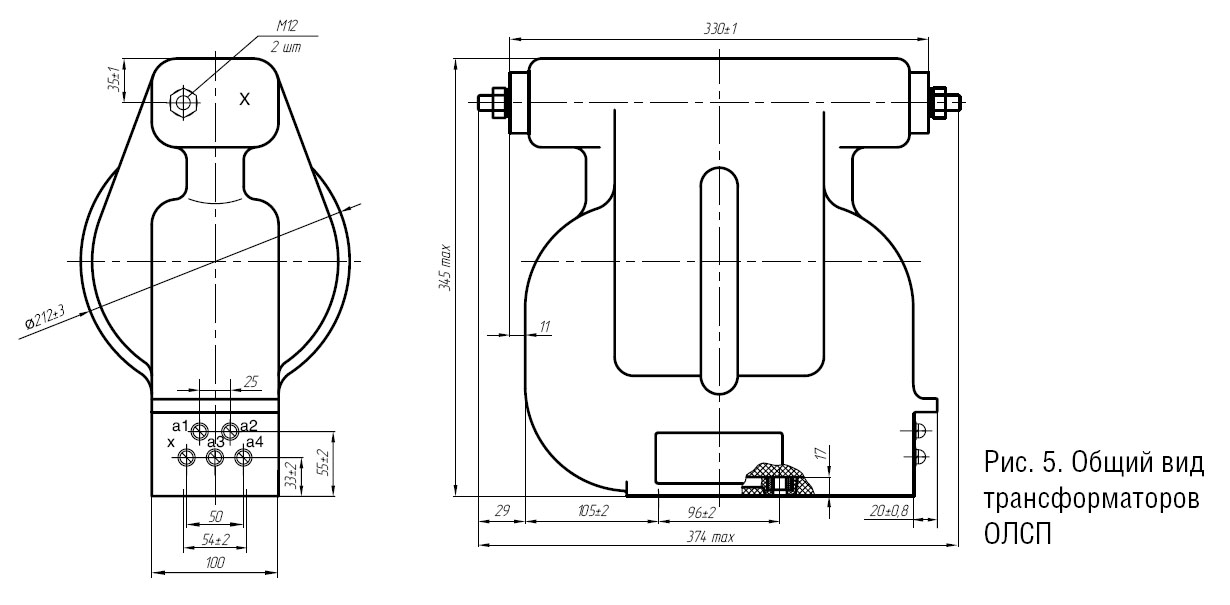

Общий вид трансформатора (чертеж)
