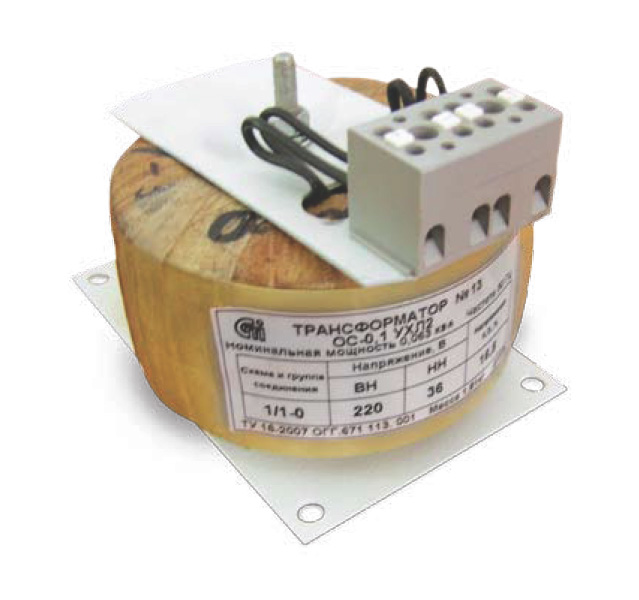

ОС Силовой трансформатор
Силовой трансформатор ОС
ТУ16 - 2007 ОГГ.671 113.001ТУ
Трансформатор однофазный, сухой, многоцелевого назначения ОС предназначен для питания цепей управления, электроавтоматики, сигнализации, и местного освещения. Трансформатор рассчитан для эксплуатации в климатическом исполнении «УХЛ» категории размещения «2» по ГОСТ 15150, соответствует ГОСТ 19294.
Таблица 1. Технические характеристики
|
Тип трансформатора |
Ном. мощность трансформатора, ВА |
Схема и группа соединения |
Напряжение обмоток ВН/НН, В |
Размеры, мм |
Масса, кг |
|||||
|
D |
L |
I |
B |
b |
H |
|||||
|
ОС-0,063 |
63 |
1/1-0 |
220/12 |
120 |
165 |
150 |
82 |
70 |
87 |
1,6 |
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
|
ОС-0,1 |
100 |
220/12 |
127 |
89 |
2,2 |
|||||
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
|
ОС-0,16 |
160 |
220/12 |
136 |
90 |
2,9 |
|||||
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
|
ОС-0,25 |
250 |
220/12 |
142 |
98 |
3,7 |
|||||
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
Таблица 1. Технические характеристики (окончание)
|
Тип трансформатора |
Ном. мощность трансформатора, ВА |
Схема и группа соединения |
Напряжение обмоток ВН/НН, В |
Размеры, мм |
Масса, кг |
|||||
|
D |
L |
I |
B |
b |
H |
|||||
|
ОС-0,4 |
400 |
1/1-0 |
220/12 |
150 |
182 |
170 |
102 |
90 |
96 |
4,8 |
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
|
ОС-0,63 |
630 |
220/12 |
165 |
102 |
5,6 |
|||||
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
|
ОС-1,0 |
1000 |
220/12 |
187 |
202 |
190 |
122 |
110 |
120 |
7,75 |
|
|
220/24 |
||||||||||
|
220/36 |
||||||||||
|
380/12 |
||||||||||
|
380/24 |
||||||||||
|
380/36 |
||||||||||
* Возможно изготовление трансформатора с другими напряжениями обмоток ВН/НН.
Общий вид трансформатора (чертеж)
