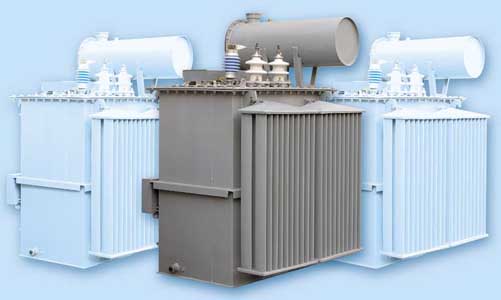

Реакторы управляемые однофазные масляные серии РУОМ

Реакторы управляемые однофазные масляные серии РУОМ

Реакторы управляемые дугогасящие однофазные с масляным охлаждением типа РУОМ используются в элек трических сетях 6 или 10 кВ с изолированной нейтралью в качестве заземляющего дугогасящего устройства с автоматической компенсацией емкостного тока замыкания на землю и предназначены для автоматической компенсации ёмкостных токов замыкания на землю; предотвращения переходов однофазных замыканий на землю в короткие замыкания электрической сети.

Применение реакторов обеспечивает трехкратное снижение количества замыканий на землю и полную их локализацию в случае пробоев изоляции повышенным напряжением. Обеспечивается сохранность электротехнического оборудования в случаях возникновения аварийных ситуаций и увеличение его срока службы. Срок окупаемости - 2 ... 3 года.

Реакторы включаются между точкой заземления и выведенной нейтралью подстанционного трансформатора, а если на подстанции нет трансформатора с соединением обмоток “звезда с нейтралью”, то “искусственной нейтралью” - нейтралью заземляющего фильтра нулевой последовательности. Реакторы состоят из электромаг нитной части и тиристорного преобразователя, размещенных в общем маслонаполненном баке. Регулирование реактора (тока, мощности, индуктивности) осуществляется вручную или автоматически при помощи системы управления реактором типа САМУР (поставляется в комплекте с реактором). Система управления САМУР, которой комплектуется реактор, соответствует основным требованиям, заключающимся в автоматическом выполнении следующих функций:

• Распознавании нормального режима работы сети и режима замыкания на землю.

• Измерении емкости сети в нормальном режиме.

• Безинерционном выходе на режим компенсации емкостного тока при возникновении замыкания на землю.

Система автоматической настройки САМУР определяет ожидаемую величину емкостного тока замыкания на землю и вырабатывает командный сигнал, поступающий в преобразователь реактора РУОМ. При возникновении замыкания на землю реактор снижает ток в месте замыкания на землю до величины, близкой к нулю. Процесс настройки полностью автоматический, и при возникновении замыканий реактор переключается в режим компенсации без участия эксплуатирующего персонала. В нормальных режимах работы сети реактор РУОМ ненасыщен, что исключает возможность резонансных перенапряжений в нейтрали.


Широкий диапазон плавного регулирования при низком содержании гармоник в токе, высокая надежность, ремонтопригодность и простота эксплуатации, а также возможность применения в любых сетях - кабельных, воздушных и смешанных, в том числе совместно с дугогасящими катушками существующих типов - выгодно отличает реакторы серии РУОМ от известных других, что подтверждается многолетним опытом их работы в электрических сетях России, Белоруссии, Казахстана, Молдовы, Монголии и других стран. Количество таких устройств в сетях 6-10 кВ Вологды, Нижневартовска, Белорусских сетей и других регионов исчисляется десятками. В официальных отзывах эксплуатирующих организаций отмечается не менее чем двукратное снижение аварийности в режимах 033, практически полное исключение пожаров в кабельных сетях и повреждений высоковольтных электродвигателей.
По сравнению с альтернативным оборудованием - плунжерными дугогасящими реакторами отечественного или зарубежного производства - комплекс РУОМ (САМУР) наряду с возможностью плавной, точной и безинерционной настройки реактора в резонанс с текущим значением емкости сети имеет три основных преимущества:
• отсутствие механического привода и движущихся частей конструкции;
• возможность выявления поврежденного фидера токовыми защитами с кратковременной расстройкой компенсации, что исключает необходимость подключения резистора на дополнительную обмотку специальным коммутатором;
• отсутствие резонансных коммутационных перенапряжений в нормальных режимах за счет поддержания существенно большей индуктивности РУОМ до возникновения однофазного замыкания на землю по сравнению с резонансной в режиме замыкания.
Габаритные размеры, монтаж и эксплуатация реакторов рассматриваемой серии практически не отличаются от обычных ступенчато регулируемых реакторов (РЗДСОМ, ЗРОМ). Проектные организации России и СНГ, в том числе институты «Энергосетьпроект», «Теплоэлектропроект», имеют необходимую информацию и применяют рассмотренное оборудование при проектировании сетей и подстанций 6-10 кВ.


  • Габаритный чертеж

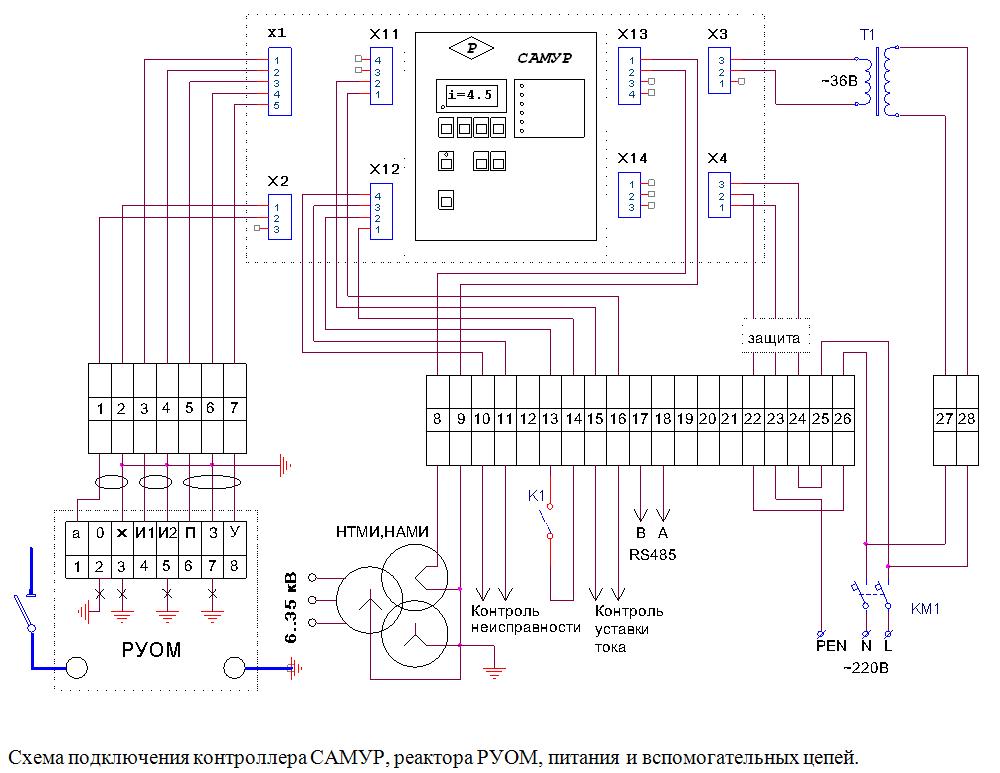

  • Схема присоединения


    Тип реактора РУОМ-190/11/
    3    		 РУОМ-190/6.6/
    3    		 РУОМ-300/11/
    3    		 РУОМ-300/6.6/
    3    		 РУОМ-480/11/
    3    		 РУОМ-480/6.6/
    3    		 РУОМ-840/11/
    3    		 РУОМ-840/6.6/
    3    		 РУОМ-1520/11/
    3
    номинальное напряжение Uн, кВ 11/3 6.6/3 11/3 6.6/3 11/3 6.6/3 11/3 6.6/3 11/3
    наибольшее рабочее
    напряжение, кВ    		 12/3 7.2/3 12/3 7.2/3 12/3 7.2/3 12/3 7.2/3 12/3
    Диапазон
    непрерывного
    изменения
    значений тока, А    		 2,5?30 4,2?50 4?48 6,6?80 6,3?76 10,5?126 11?132 18.3?220 20?240
    Ток холостого хода,
    не более, А    		 2.5 4.2 4.0 6.6 6.3 10.5 11.0 18.3 20
    номинальный ток, А 25 42 40 66 63 105 110 183 200
    Ток 2-х часовой
    нагрузки, А    		 30 50 48 80 76 126 132 220 240
    Потери при номинальных токе, напряжении
    и частоте, не более, кВт    		 5.0 5.0 7.5 7.5 12.0 12.0 18.0 18.0 27.0
    Потери в режиме
    холостого хода,
    не более, кВт    		 1.0 1.0 1.3 1.3 1.7 1.7 2.0 2.0 4.0
    коэффициент
    трансформации
    встроенного
    трансформатора
    тока, А/А    		 50/5 50/5 50/5 100/5 100/5 150/5 150/5 300/5 300/5
    Частота сети, Гц 50(60)
    Интервалы между включениями, не менее, ч. 6
    Общая годовая наработка, не более, ч. 2920
    Напряжение холостого хода на зажимах а, о или х, о сигнальной обмотки при номинальном напряжении, номинальном токе реактора и на холостом ходу реактора, В 100 (+15,-40)
    Номинальный ток сигнальной обмотки, А 10
    Напряжение короткого замыкания (обмотка высокого напряжения - сигнальная обмотка) Uк, не более % 60

    * По требованию заказчика возможно изготовление с другими характеристиками.

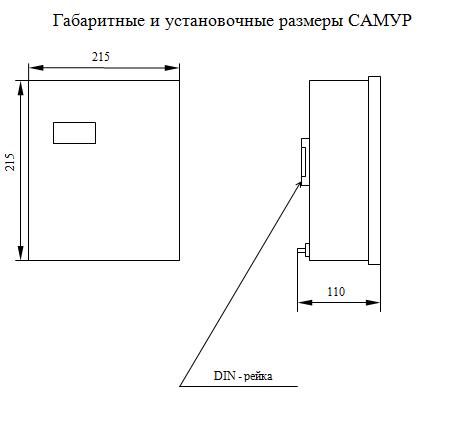

  • Габаритные и установочные размеры САМУР


    Технические данные системы САМУР
    Основные данные
    Питание контроллера 2х9 В~ , +/- 20% , 50 Гц, 20 ВА
    Питание преобразователя
    подмагничивания    		 номинально 36 В~
    максимально 90 В~
    Размеры 215 х 215 х 110 мм
    Вес 2,9 кг
    Температура окружающей среды от -10 ^(o)C до +40 ^(o)C
    Относительная влажность (20^(o)C) не выше 80% *
    Выходные сигналы
    Выходной ток ГНЧ для сигнальной обмотки реактора РУОМ 0,8 А~
    Время срабатывания защиты генератора непромышленной частоты (ГНЧ) при перегрузке не более 50мкс
    (после 5мс выход ГНЧ отключается с помощью реле)
    Максимальное напряжение на сигнальной обмотке 400 В~
    Ток предварительного подмагничивания 0 - 5 А~
    Аналоговый выход 0 (4) - 20 мА Х11(1,2)
    Релейный выход номинальный ток контактом 8А / 250В~ или 1А / 24В=
    напряжение на контакте максимально- 380 В~
    сроки службы 106 циклов (ток 2А / 250В~), Х12(3,4)
    Входные сигналы
    Датчик тока (РУОМ) 0 - 7 А~
    Перегрузка входа 15 А~
    Датчик напряжения (НАМИ) 0 - 120 В~
    Перегрузка входа 400 В~
    Цифровой вход для подключения контакта напряжение подаваемое на контакт 22 - 36 В=
    ток замкнутым контактом > 8 мА
    Коммуникация
    интерфейс RS 232 (RS 485), 19.2 кбит/с
    протокол связи MODBUS
    Регулирование
    точность определения частоты 0,1 Гц
    величина остаточного реактивного тока замыкания на землю Не более 5А ± 5%

    * По требованию заказчика возможно изготовление с другими характеристиками.
