СМ, СМП, СМВ Конденсаторы связи в фарфоровых покрышках для линий электропередачи напряжением 150 кВ
Конденсаторы связи в фарфоровых покрышках для линий электропередачи напряжением 150 кВ СМ, СМП, СМВ
На фазу линии электропередачи устанавливается один конденсатор СМП (СМПБ), один конденсатор СМ(СМБ) и один конденсатор СМВ (СМБВ) с одинаковой длиной пути утечки и одного вида климатического исполнения.
| Типономинал | Напряжение, кВ | Емкость, нФ | Степень загрязнения (категория исполнения) | Диаметр крышки, мм |
Размер основания, мм |
Высота, мм | Масса, кг |
|---|---|---|---|---|---|---|---|
| СМП-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | 66/√3 | 4,4 | I | 280 | 350 х 350 | 1300 | 106 |
| СМПБ-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | II* (Б) | ||||||
| СМВ-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | I | — | 935 | 68 | |||
| СМБВ-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | II* (Б) | ||||||
| СМ-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | I | 890 | |||||
| СМБ-66/√3-4,4 У1; ХЛ1; УХЛ1; Т1 | II* (Б) |

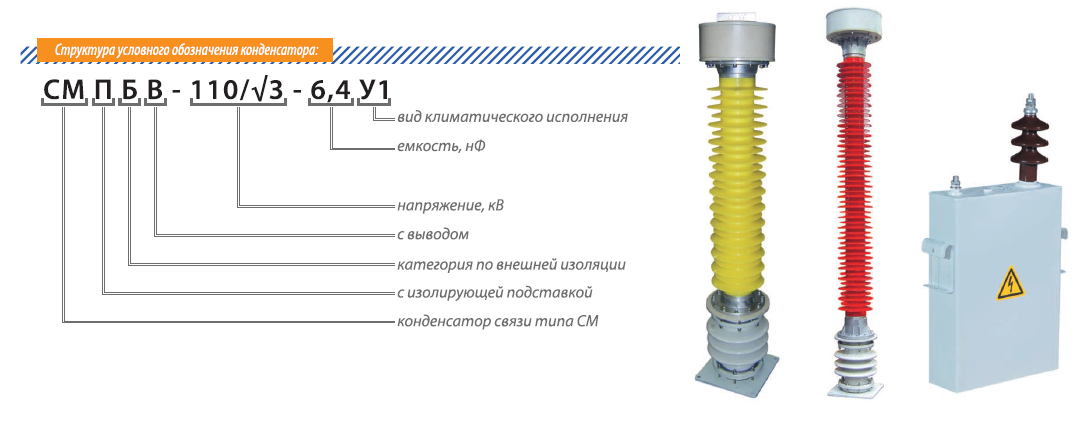

Соответствуют ГОСТ 15581-80. Изготавливаются в неармированных фарфоровых покрышках. Диэлектрик конденсаторов – пленочный, пропитан трансформаторным маслом. Конденсаторы, имеющие в обозначении букву «П», содержат в своей конструкции фарфоровую неармированную изолирующую подставку, а имеющие букву «В» — вывод на верхней крышке для присоединения аппаратного зажима ошиновки. Сейсмостойкость конденсаторов 6 баллов по шкале MSK-64.
По требованию заказчика могут быть изготовлены конденсаторы с сейсмостойкостью 9 баллов, в этом случае в типе конденсаторов указывается буква «С».
