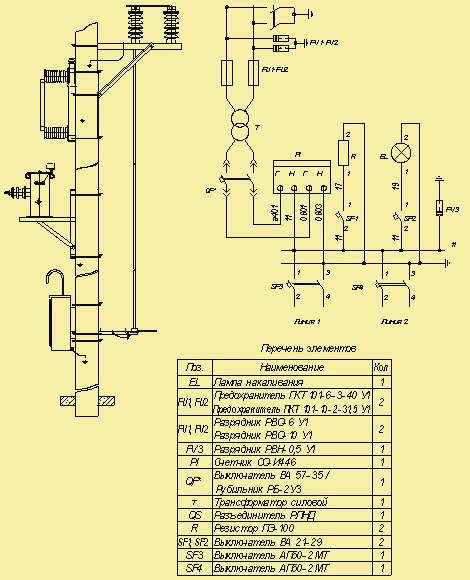

Подстанции типа СТП (У1)

Столбовые трансформаторные подстанции однофазные СТП мощностью до 10 кВ∙А изготавливаются в общепромышленном исполнении и комплектуются трансформаторами типа ОМ(П).

Предназначены для приема электрической энергии переменного тока частотой 50 Гц  напряжением 6; 10 кВ, преобразования ее в напряжение 0,23 кВ и электроснабжения потребителей в районах с умеренным климатом (от -45 ْ С до +40 ْ С).

СТП подключается к воздушной линии через разъединитель, который поставляется комплектно с СТП. На отходящих линиях установлены стационарные выключатели, максимальное количество линий - 3.

Подстанции СТП обеспечивают:

  • учет активной электрической энергии;
  • обогрев для низковольтной аппаратуры;
  •  защиту от перенапряжений на стороне ВН.

В подстанциях СТП имеется:

  • освещение шкафа РУНН с ручным включением и отключением.

Технические характеристики

Номинальное напряжение - ВН, кВ 6;10
Номинальное напряжение - НН, кВ 0,23
Мощность силового трансформатора - 1,25;  2,5;  4;  6;  10 кВА
Выполнение нейтрали на стороне НН - глухозаземленная

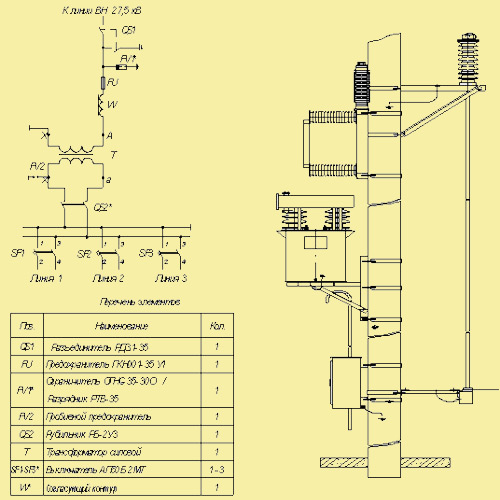

Подстанции типа типа СТП (У1)

Столбовые трансформаторные подстанции однофазные СТП питаемые от линий продольного электроснабжения по системе ПР (провод-рельс) служат для приема электрической энергии напряжением 27,5 кВ, преобразования  в электроэнергию напряжением 0,23 кВ и снабжения однофазных устройств сигнализации, централизации, автоблокировки, освещения и других объектов железной дороги в районах с умеренным климатом (от -45 ْ С до +40 ْ С).

СТП подключается к воздушной линии через разъединитель, который поставляется комплектно с СТП. На отходящих линиях установлены стационарные выключатели, максимальное количество линий - 3.

Подстанции обеспечивают защиту от перенапряжений на стороне ВН.

Технические характеристики

Номинальное напряжение ВН, кВ - 27,5
Номинальное напряжение НН, кВ - 0,23
Мощность силового трансформатора - 2,5;  4;  6;  10 кВА
Выполнение нейтрали на стороне НН - глухозаземленная
