ТГФМ-110 Трансформаторы тока элегазовые

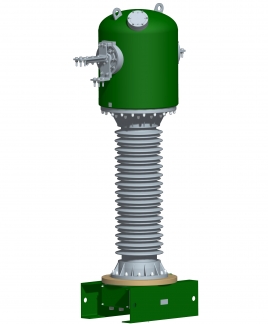

Трансформаторы тока элегазовые ТГФМ-110
С 2008 года трансформатор тока ТГФ-110 модернизирован
и выпускается под маркой ТГФМ. Модернизация учитывает
огромный опыт эксплуатации и касается повышения надежности
при транспортировке и увеличения запасов от некорректных
действий при монтаже. В конструкции ТГФМ-110 реализованы две
основные идеи:
- Удовлетворение максимальных требований Заказчиков по параметрам (класс точности, диапазон значений первичного тока, количество обмоток, нагрузки и кратности).
- Учет специфики эксплуатации в холодных регионах России, путем формирования конструкции внутренней изоляции при пониженном давлении элегаза для работы при низких температурах (до минус 55 ?C) без применения смесей.
Элегазовый трансформатор тока ТГФМ-110 отвечает требованиям следующих нормативных документов:
- ГОСТ 7746–2001 «Трансформаторы тока. Общие технические условия»
- ГОСТ 15150-69 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»
- ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»
- ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением»
- ТУ-3414-002-04682485-95
- Сертификат соответствия РОСС RU.МЕ95.В15803
Конструкция трансформаторов тока ТГФМ-110 отличается от большинства аналогов возможностью размещения активных элементов магнитопроводов с обмотками, отвечающих повышенным требованиям заказчиков, а именно:
- класс точности – 0,2 S
- первичный ток – от 50 до 2000 А
- количество обмоток – до 7
- максимальные нагрузки – до 60 ВА
- кратности в комбинации с нагрузками – от 20 до 40
Трансформатор тока ТГФМ-110 имеет три исполнения по минимальной температуре эксплуатации:
ТГФМ-110-У1** при минимальном избыточном давлении элегаза в аппарате 0,12 МПа и обычном крепеже для минимальной температуры – минус 50 °С.
ТГФМ-110-УХЛ1* при минимальном избыточном давлении элегаза в аппарате 0,12 МПа и холодостойком крепеже для минимальной температуры – минус 55 °С.
ТГФМ-110-ХЛ1 при минимальном избыточном давлении смеси элегаз-азот в аппарате 0,14 МПа и холодостойком крепеже для минимальной температуры – минус 60 °С.
Трансформатор тока ТГФМ-110 подвергался воздействию сейсмических нагрузок в 9 баллов по шкале MSK-64 с одновременной подачей номинального напряжения. Положительные результаты подтвердили сейсмостойкость изделия при землетрясениях максимальной силы.
Габаритный чертеж (181 Kb, pdf)
