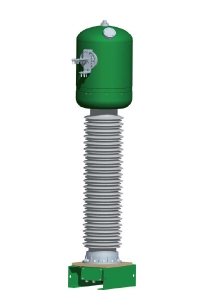

Трансформаторы тока элегазовые ТГФМ-220

С 2008 года трансформатор тока ТГФ-220 модернизирован и выпускается под маркой ТГФМ. Модернизация касается повышения надежности при транспортировке, увеличения запасов от некорректных действий при монтаже и снижения затрат.

Элегазовый трансформатор тока ТГФМ-220 отвечает требованиям следующих нормативных документов:

• ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
• ГОСТ 15150-69 «Исполнения для различных климатических районов в части воздействия факторов внешней среды»
• ГОСТ 9.014-78 «Единая система защиты от коррозии и старения»
• ПБ03-576-03 «Правила устройств и безопасной эксплуатации сосудов, работающих под давлением»
• ТУ-3414-006-00213606-2207

Конструкция внутренней изоляции ТГФМ-220 базируется на уникальных изоляционных свойствах элегаза и специальной форме экранов, создающих практически однородное электрическое поле. Трансформатор тока ТГФМ-220 имеет два исполнения по минимальной температуре эксплуатации:

ТГФМ-220-УХЛ1* при минимальном избыточном давлении элегаза в аппарате 0,22 МПа и обычном крепеже для минимальной температуры – минус 55 °С.

ТГФМ-220-УХЛ1 при минимальном избыточном давлении смеси элегаз-азот в аппарате 0,36 МПа и холодостойком крепеже для минимальной температуры – минус 60 °С.

Трансформатор тока ТГФМ-220 имеет внутреннюю конструкцию с жестко связанными деталями и узлами, для которой понятия сейсмостойкость и сейсмопрочность эквивалентны. Испытания на сейсмопрочность воздействиями в 9 баллов по шкале MSK-64 подтвердили прочность и работоспособность изделия при землетрясениях максимальной силы.
