Опорные-проходные трансформаторы тока ТЛ-10

ТУ16 - 2004 ОГГ.671 224.024ТУ

Руководство по эксплуатации

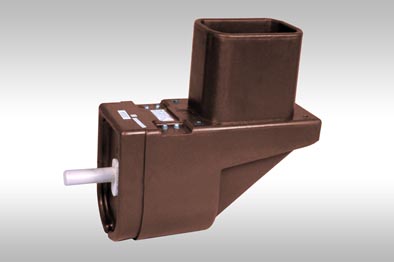

Опорные-проходные трансформаторы тока ТЛ-10Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в комплектные распредели тель ные устройства (КРУ).
Трансформаторы изготавливаются в исполнении «У» и «Т» категории размещения 3 по ГОСТ 15150 и предназначен для работы в следующих условиях:

    верхнее рабочее значение температуры окружающего воздуха (с учетомперегрева внутри шкафа КРУ) плюс 550С для исполнения «У3», плюс 600С для исполнения «Т3»;

    нижнее рабочее значение температуры окружающего воздуха минус 450С для исполнения «У3» и минус 100С для исполнения «Т3»;

    высота над уровнем моря не более 1000 м;

    окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

    рабочее положение – любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Примечание: Трансформаторы исполнения ТЛ-10-I, ТЛ-10-II, ТЛ-10-III изготавливаются с 2-мя вторичными обмотками.

Трансформаторы исполнения ТЛ-10-1-I, ТЛ-10-1-II, ТЛ-10-1-III  изготавливаются с 3-мя вторичными обмотками.

Таблица 1. Технические данные.

Наименование параметра

Значения

Номинальный первичный ток, А

50

100

150

200

300

400

600

800

1000

1500

2000

3000

Номинальное напряжение, кВ

10 или 11

Наибольшее рабочее напряжение, кВ

12

Номинальная частота тока, Гц

50 или 60

Количество вторичных обмоток*

2 или 3

2

Номинальный вторичный ток, А

1; 5

Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos φ = 0,8, ВА:
Обмотка для измерений
Обмотка для защиты

3-30
3-30

Класс точности:
Обмотка для измерений
Обмотка для защиты


0,2S; 0,2; 0,5S; 0,5;
10P**

Масса, кг:
до 31,5 кА
40 кА


45±2
44±2


41±2
42±2

53±2

Номинальная предельная кратность для обмотки 10Р

2-30

Трехсекундный ток термической                                   I
стойкости, кА, номер конструктивного                        II
 исполнения                                                                     III

2,5

5

7,5

10

15

20

31,5

31,5

-

-

20

40

2,5

5

7,5

20

40

-

Односекундный ток термической                                  I
стойкости, кА, номер конструктивного                        II
исполнения                                                                     III

10

20

31,5

-

-

40

10

20

40

-

Ток электродинамической                                              I
стойкости, кА, номер конструктивного                        II
исполнения                                                                     III

51

81

-

-

128

51

128

-

Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного


42
75


Примечания к техническим данным:
*) 2 обмотки - ТЛ-10   3 обмотки - ТЛ-10-1
**) В соответсвии с заказом могут поставлятся класса точности 5Р

Таблица 2

Тип трансформатора

L, мм

Номинальный первичный ток, А

d, мм

I, мм

Рис.
ТЛ-10-I
ТЛ-10-1-I

477
412

50-300
400-1500

36

190

1, 3
2, 3
ТЛ-10-II
ТЛ-10-1-II

477
412

200-300
400-1500

55

1, 3
2, 3
ТЛ-10-III
ТЛ-10-1-III

422

50-150

36

135

1, 3

200; 300

55

2, 3

357

400-1500


Таблица 3

Тип трансформатора Номинальный первичный ток, А

Рисунок
ТЛ-10-II 3000 4

2000

5


Таблица 4. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТЛ-10

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

ТЛ-10

50/5; 100/5; 200/5; 400/5

42,5

32,5

20,1

15

11,4

7,9

6,1

4,9

4,2

3,4

2,5

150/5; 300/5; 600/5

50,1

39,9

26,6

19,9

15,9

11,3

8,8

7,2

6,1

4,9

3,7

800/5

53,8

43,3

30,7

23,8

19,4

14,2

11,1

9,2

7,8

6,4

4,9

1000/5

44,5

38,1

29,6

24,2

20,5

15,6

12,6

10,6

9,1

7,5

5,8

1500/5

34,3

29,4

24,1

20,4

17,7

13,9

11,5

9,8

8,5

7,1

5,6

2000/5

35,7

31,1

26,5

23

20,4

16,5

13,9

12

10,6

8,9

7,1

3000/5

36,1

28,7

25,8

23,5

21,6

18,5

16,2

14,4

13

11,3

9,3

ТЛ-10-1

50/5; 100/5; 200/5; 400/5

46,6

34,5

20,6

15

11,4

7,9

6

4,9

4,1

3,3

2,5

150/5; 300/5; 600/5

50,5

39,9

26,3

19,6

15,6

11,1

8,6

7

5,9

4,8

3,7

800/5

41,4

32,9

22,4

17

13,7

9,8

7,7

6,3

5,3

4,3

3,3

1000/5

44,3

35,5

25,3

20

16

11,7

9,2

7,6

6,5

5,3

4,1

1500/5

37,8

32,1

25,8

21,6

18,6

15

11,9

10

8,7

7,3

5,7

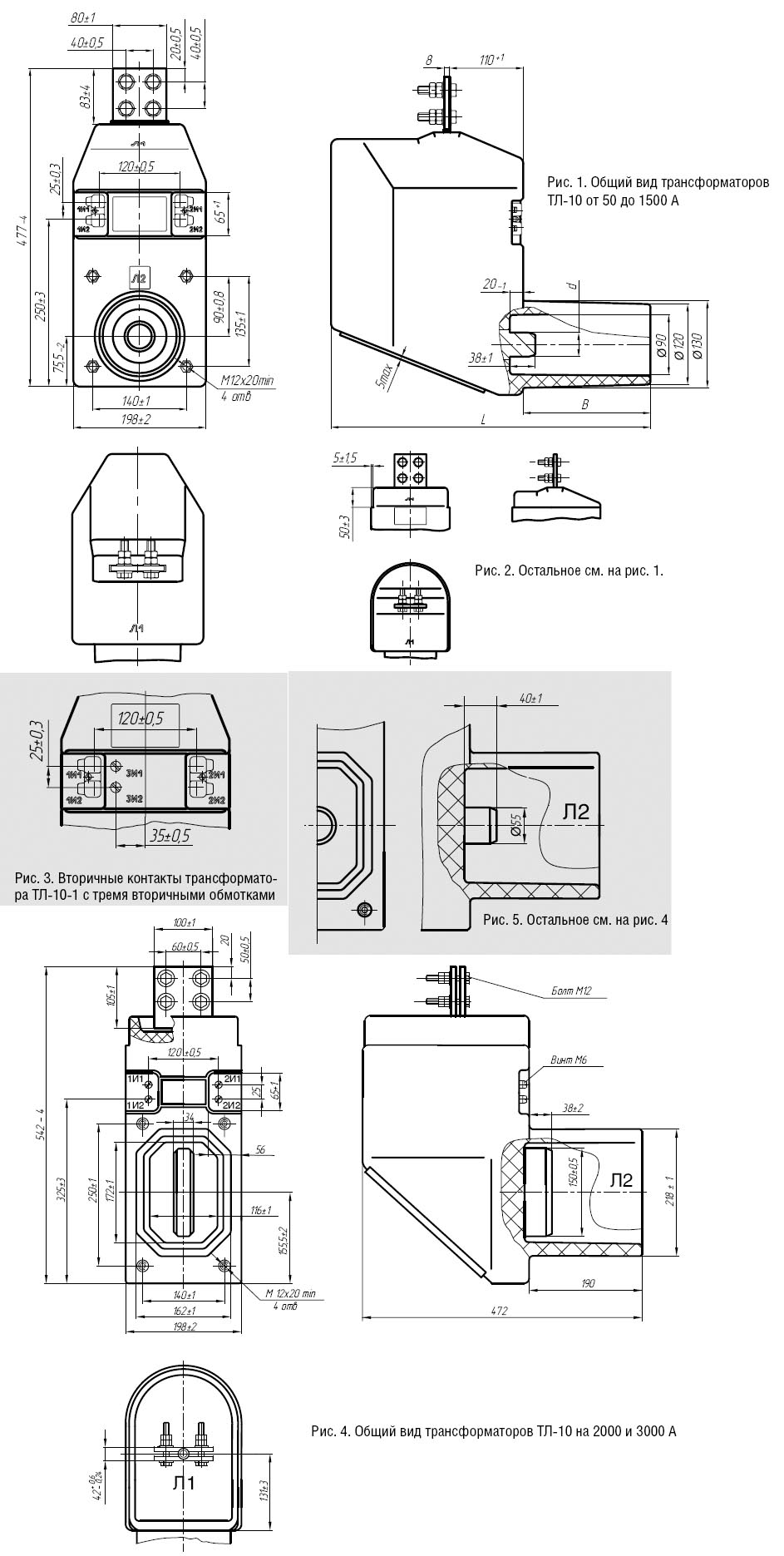

Общий вид трансформатора (чертеж)
