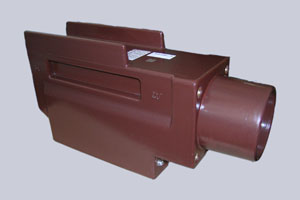

Опорно-проходной трансформатор тока ТЛ-10-М

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в комплектные распредели тель ные устройства (КРУ).
Трансформаторы изготавливаются в исполнении «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150 и предназначен для работы в следующих условиях:

верхнее рабочее значение температуры окружающего воздуха (с учетомперегрева внутри шкафа КРУ) плюс 55⁰С для исполнения «УХЛ2», плюс 60⁰С для исполнения «Т3»;

нижнее рабочее значение температуры окружающего воздуха минус 45⁰С для исполнения «УХЛ2» и минус 10⁰С для исполнения «Т3»;

высота над уровнем моря не более 1000 м;

окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

рабочее положение – любое.

Таблица 1. Технические параметры трансформтаора тока ТЛ-10-М

Наименование параметра	Значение для типов
	2-1	2-2	2-3	3-1	3-2	3-3	4-2	4-3
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200	100; 150; 200; 300; 400; 600; 750; 800; 1000; 1500	300; 400; 600; 750; 800; 1000; 1500; 2000	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200	100; 150; 200; 300; 400; 600; 750; 800; 1000; 1500	300; 400; 600; 750; 800; 1000; 1500; 2000	600; 750; 800; 1000; 1500		300; 400; 600; 750; 800; 1000; 1500; 2000
Номинальный вторичный ток, А	5
Количество вторичных обмоток, шт.	2			3			4
Класс точности по ГОСТ 7746:	0,2S; 0,2; 0,5S; 0,5; 1; 3
вторичной обмотки для измерений
вторичной обмотки для защиты	5P; 10P
Номинальная вторичная нагрузка синдуктивно-активным коэффициентом мощности cos φ = 0,8, В·А:	3; 5; 10; 15; 20; 25; 30; 40; 50
вторичной обмотки для измерений
вторичной обмотки для защиты	3; 5; 10; 15; 20; 25; 30; 40; 50
Номинальная предельная кратность вторичной обмотки для защиты	от 2 до 30 (10)*
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений:	от 2 до 30 (15)**
0,5
0,2S; 0,2; 0,5	от 2 до 30 (10)**

Окончание таблицы 1

Наименование параметра		Значение для типов
		2-1	2-2	2-3	3-1	3-2	3-3	4-2	4-3
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А:
5		0,40	-	-	0,40	-	-	-	-
10		0,78			0,78
15		1,20			1,20
20		1,56			1,56
30		5,0			2,5
40					3,0
50					5,0
75		10,00			5,85
80					6,23
100			10,00		10,00	10,00
150		20,00	20,00		12,50	12,50
200					20,00	20,00
300		-	31,5	40,00	-	31,5	31,5
400							40,00
600 – 1500								31,5	40,00
2000			-			-		-
Ток электродинамической стойкости, кА, при номинальном первичном токе, А:
5	1,00		-	-	1,00	-	-	-	-
10	1,97				1,97
15	3,00				3,00
20	3,93				3,93
30	12,80				6,25
40					7,56
50					12,80
75	25,50				14,70
80					15,70
100			25,50		25,50	25,50
150	51,00		51,00		31,80	31,80
200					51,00	51,00
300	-		81,00	102,0	-	81,0	81,0
400							102,0
600 – 1500								81,0	102,0
2000			-			-		-

Примечания

1. Количество вторичных обмоток, их назначение, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

2* Значение номинальной предельной кратности вторичной обмотки для защиты, приведенное при номинальной вторичной нагрузке 15 В∙А.

3** Значение номинального коэффициента безопасности вторичной обмотки для измерения, приведенное при номинальной вторичной нагрузке 10 В∙А.

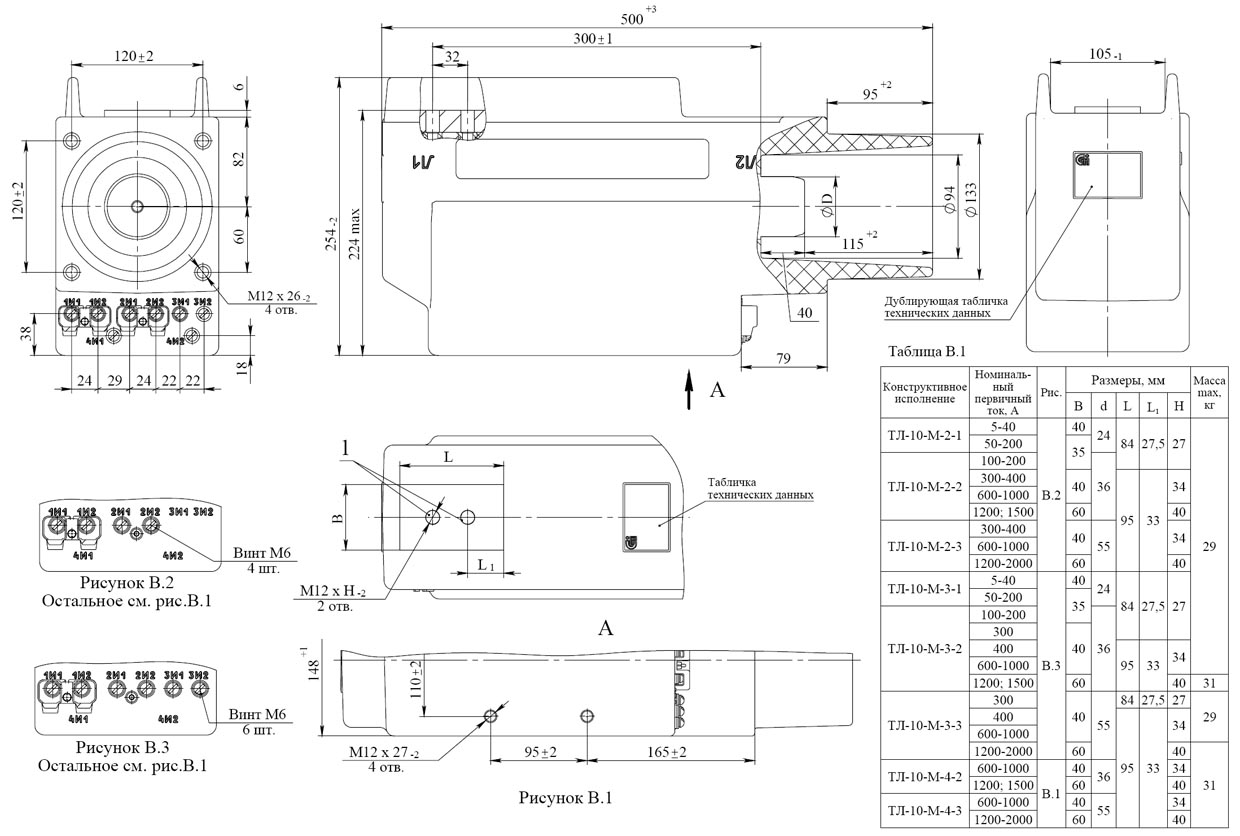

Общий вид трансформатора (чертеж)
