ТЛЛ-35 Трансформаторы тока

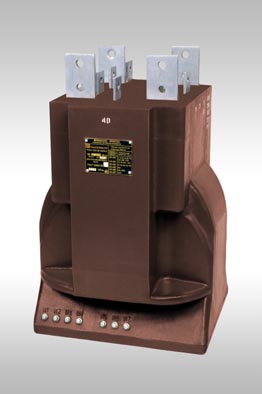

Трансформаторы тока ТЛЛ-35
ТУ16 - 2003 ОГГ.671 213.023ТУ
Назначение
Трансформатор предназначен для питания цепей измерения тока,
мощности и энергии, для изолирования цепей вторичных соединений от
высокого напряжения в электрических установках переменного тока частоты
50 или 60 Гц на класс напряжения до 35 кВ в лабораториях и на
испытательных станциях промышленных предприятий.
Трансформатор изготавливается в исполнении "УХЛ" и "Т" категории
размещения 4.2 по ГОСТ 15150.
Рабочее положение - вертикальное.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
| Номинальное напряжение, кВ | 35 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный первичный ток, А | 5, 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000, 3000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка при коэффициенте мощности cos j = 0,8, ВА | 15 |
| Номинальный класс точности | 0,05 или 0,1 |
| Кратность трехсекундного тока термической стойкости | 4 |
| Кратность тока электродинамической стойкости | 10 |
| Продолжительность непрерывной работы, ч | 4 |
| Длительность нерабочего интервала, ч, не менее | 4 |
| Одноминутное
испытательное напряжение промышленной частоты, кВ |
54 |
| Масса, кг | 102 |
Таблица 2. Подсоединения вторичных выводов
|
Выводы вторичной обмотки |
Номинальный первичный ток,А |
| И1 - И2 | 5, 10, 20, 40, 50, 100, 200, 500, 1000 |
| И1 - И3 | 15, 30, 600, 1200 |
| И1 - И4 | 75, 150, 300, 750, 1500 |
| И1 - И5 | 800 |
| И1 - И6 | 400, 2000 |
| И1 - И7 | 3000 |
Общий вид
трансформатора (чертеж)
