ТЛС Сухой силовой трансформатор

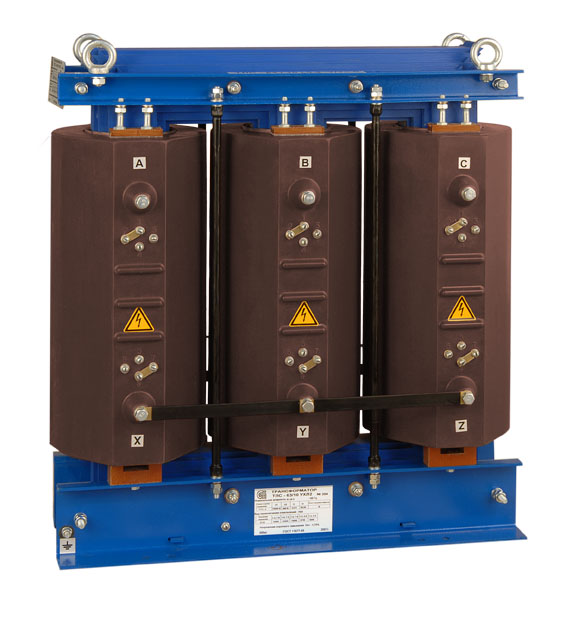

Сухой силовой трансформатор с литой изоляцией ТЛС
ТУ16 - 2006 ОГГ.670 121.044 ТУ
Назначение трансформаторов
Трансформаторы
силовые сухие с литой изоляцией серии ТЛС по ГОСТ 11677 изготавливаются
для нужд электроэнергетики, в том числе для собственных нужд
энергообъектов.
Трансформаторы изготавливаются класса напряжения 6 и 10 кВ,
климатического исполнения «УХЛ», категории размещения 2 по ГОСТ 15150 и
предназначены для эксплуатации в следующих условиях:
- высота над уровнем моря – не более 1000м;
- температура воздуха при эксплуатации от минус 60°С до плюс 50°С с
учетом перегрева внутри КРУ;
- относительная влажность воздуха не более 100% при 25°С;
- окружающая среда невзрывоопасная, не содержащая агрессивных паров в
концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ
15150);
- рабочее положение в пространстве – вертикальное;
Трансформаторы предназначены для эксплуатации в электроустановках,
подвергающихся воздействию грозовых перенапряжений при обычных мерах
грозозащиты, и имеет нормальную изоляцию уровня «б» по ГОСТ 1516.3
класса нагревостойкости «В» (для трансформаторов мощностью до 63 кВА
включительно и класса нагревостойкости "F" для трансформаторов мощностью
от 100 кВА и выше) по ГОСТ 8865 и класса воспламеняемости
FH (ПГ)
I по ГОСТ 28779.
Обращаем ваше внимание, что тансформаторы ТЛС-10, ТЛС-16 не имеют регулирования по напряжению ( без ПБВ ), а прочие имеют регулирование по напряжению ( ПБВ 2х2,5%)
Тепловая защита
В обязательную комплектацию трансформтаоров ТЛС мощностью 250 кВА и более входят датчики температуры. По требованию заказчика трансформатор может поставляться с комплектом вентиляторов, блоком контроля управления вентиляцией и температуры.
Тепловая защита обмоток трансформатора выполнена с помощью датчиков температуры ДТСХХ4 (Pt 100) установленных в каждую фазу. Трансформатор комплектуется программируемым микропроцессорным блоком защиты типа ТР-100, БКТ-2, БКТ-3 и др. с инструкцией по установке и программированию на русском языке.
Таблица 1. Технические данные
|
Параметры |
ТЛС-10 |
ТЛС-16 |
ТЛС-25 |
ТЛС-40 |
ТЛС-63 |
|
Мощность, кВА |
10 |
16 |
25 |
40 |
63 |
|
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
50 |
|
Напряжение ВН, кВ |
6; 6,3; 10; 10,5 |
6; 6,3; 10; 10,5 |
6; 6,3; 10; 10,5 |
6; 6,3; 10; 10,5 |
6; 6,3; 10; 10,5 |
|
Напряжение НН, В |
400 |
400 |
400 |
400 |
400 |
|
Схема и группа соединения |
Д/Ун-11; У/Ун-0 |
Д/Ун-11; У/Ун-0; Y/Zн-11 |
|||
|
Напряжение кор. замыкания, % |
4,0 |
3,4 |
2,8 |
2,5 |
2,1 |
|
Потери кор. замыкания, Вт |
270 |
330 |
470 |
650 |
820 |
|
Ток холостого хода, % |
5,5 |
5 |
2,0 |
1,8 |
1,5 |
|
Потери холостого хода, Вт |
90 |
125 |
180 |
220 |
330 |
|
Масса, кг |
150 |
180 |
240 |
300 |
450 |
|
Тип трансформатора |
ТЛС(З) |
| Мощность, кВА |
100-2500 |
| Группа соединения обмоток |
D/YH-11, Y/YH-0 |
| Материал обмоток ВН и НН |
медь |
| Номинальное высокое напряжение, кВ |
(6,10)+/-2х2,5% |
| Номинальное низкое напряжение, В |
400 |
| Класс нагревостойкости |
F (155oC) |
| Климатическое исполнение |
УХЛ2 |
| Степень защиты |
IP00, IP21, IP31 |
| Срок службы |
25 лет |
| Гарантийный срок |
3 года |
| Стандарт |
ГОСТ Р52719, ГОСТ 11677 |
Таблица 3. Электрические харакетристики трансформаторов ТЛС мощностью 100-1600 кВА
|
Мощность, кВА |
Uh1, кВ |
Потери, Вт |
Ток холостого хода, Io, % |
Uкз, % |
Вес, кг |
|
|
Ро |
Рк.з.(115°С) |
|||||
|
100 |
6 или 10 |
390 |
1620 |
0,8 |
6 |
660 |
|
160 |
6 или 10 |
550 |
2080 |
0,6 |
6 |
930 |
|
250 |
6 или 10 |
800 |
3220 |
0,6 |
6 |
1335 |
|
400 |
6 или 10 |
1050 |
4800 |
0,6 |
6 |
1650 |
|
630 |
6 или 10 |
1420 |
5300 |
0,4 |
6 |
2450 |
|
1000 |
6 или 10 |
1750 |
7600 |
0,3 |
6 |
3300 |
|
1250 |
6 или 10 |
2300 |
10500 |
0,3 |
6 |
3600 |
|
1600 |
6 или 10 |
2600 |
14000 |
0,3 |
6 |
4700 |
|
2500 |
6 или 10 |
4000 |
18000 |
0,3 |
6 |
6000 |
Таблица 4. Габаритные размеры трансформаторов ТЛС мощностью 10 и 16 кВА
|
Тип трансформатора |
Размер, мм |
Масса, кг |
|||||
|
A |
B |
C |
D |
E |
F |
||
|
ТЛС-10 |
557 |
510 |
38 |
115 |
155 |
129 |
150 |
|
ТЛС-16 |
577 |
530 |
48 |
125 |
165 |
140 |
180 |
Таблица 5. Габаритные размеры трансформаторов ТЛС мощностью 25, 40 и 63 кВА
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
|
|
ТЛС-25 |
656 |
296 |
758 |
730 |
300 |
480 |
222 |
410 |
170 |
225 |
263 |
170 |
|
ТЛС-40 |
656 |
320 |
775 |
755 |
300 |
480 |
222 |
400 |
182 |
225 |
270 |
192 |
|
ТЛС-63 |
745 |
407 |
820 |
805 |
400 |
625 |
255 |
390 |
210 |
325 |
245 |
192 |
Таблица 6. Габаритные размеры трансформаторов ТЛС мощностью 100-1600 кВА
|
Мощность, кВА |
100 |
160 |
250 |
400 |
630 |
1000 |
1250 |
1600 |
2500 |
|
L, мм |
1080 |
1280 |
1380 |
1470 |
1600 |
1630 |
1700 |
1820 |
2060 |
|
L1, мм |
370 |
435 |
470 |
500 |
535 |
545 |
570 |
590 |
700 |
|
L2, мм |
930 |
1070 |
1150 |
1380 |
1400 |
1430 |
1580 |
1700 |
1940 |
|
H, мм |
1010 |
1150 |
1290 |
1370 |
1445 |
1685 |
2070 |
2090 |
2430 |
|
H1, мм |
945 |
1085 |
1220 |
1315 |
1422 |
1645 |
2010 |
2020 |
2365 |
|
H2, мм |
690 |
815 |
905 |
908 |
945 |
1200 |
1425 |
1430 |
1675 |
|
H3, мм |
330 |
355 |
375 |
399 |
455 |
460 |
535 |
575 |
575 |
|
B, мм |
600 |
600 |
600 |
700 |
970 |
970 |
970 |
970 |
1250 |
|
B1, мм |
500 |
500 |
500 |
600 |
820 |
820 |
820 |
820 |
1070 |
|
B2, мм |
445 |
530 |
520 |
530 |
650 |
650 |
650 |
650 |
750 |
