ТМ Трансформаторы масляные
Трансформаторы масляные ТМ
Трансформаторы трехфазные с естественным масляным
охлаждением, предназначены для преобразования электрической энергии в
сетях энергосистем, а так же для питания различных потребителей в сетях
переменного тока частотой 50 Гц.
В трансформаторах предусмотрена возможность регулирования напряжения:
- 5 ступеней с диапазоном регулирования + 2х2,5% от номинального.
Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.
Трансформаторы состоят из активной части, крышки и сварного бака овальной формы. На крышке расположены вводы ВН и НН, привод переключателя, расширитель с маслоуказателем и воздухоосушителем.
Активная часть состоит из магнитопровода с обмотками,
нижних и верхних ярмовых балок, переключателя ответвлений обмоток.
Магнитная система трансформатора плоскошихтованная, стержневого типа,
собирается из холоднокатаной электротехнической стали.
Конструкция обмоток трансформатора - цилиндрические.
Обмотки ВН имеют регулировочные отводы. При изготовлении обмоток
применена блочная намотка (т.е. обмотка ВН наматывается на обмотку НН).
Активная часть трансформатора жестко закреплена в верхней части бака в четырех местах распорными винтами. Над активной частью установлен переключатель , к неподвижным контактам которого присоединены регулировочные отводы обмоток ВН.
В верхней части бака приварены крюки для подъема трансформатора. В нижней части бака имеется пластина заземления и пробка для слива масла. Конструкция пробки позволяет брать пробу масла при частичном ее отвинчивании. Ко дну бака приварены полосы с отверстиями для крепления трансформатора к фундаменту.
Технические характеристики
|
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и
группа соед. обмоток |
Потери, кВт |
Напряжение К.З.,
% |
Ток холостого хода, % |
||
|---|---|---|---|---|---|---|---|
| ВН | НН |
холостого хода |
короткого замыкания |
||||
| 25 | 6,10 | 0,4 | У/Ун-0 | 0,12 | 0,6 | 4,5 | 3,0 |
| У/Zн-11 | 0,69 | 4.7 | |||||
| 40 | 6,10 | 0,4 | У/Ун-0 | 0,16 | 0,88 | 4,5 | 2,8 |
| У/Zн-11 | 1.0 | 4.7 | |||||
| 63 | 6,10 | 0,4 | У/Ун-0 | 0,23 | 1,28 | 4,5 | 2,6 |
| У/Zн-11 | 1.47 | 4.7 | |||||
| 100 | 6,10 | 0,4 | У/Ун-0 | 0,305 | 2,0 | 4,5 | 2,2 |
| У/Zн-11 | 2,27 | 4.7 | |||||
| 160 | 6,10 | 0,4 | У/Ун-0 | 0,45 | 2,6 | 4,5 | 1,9 |
| 0,69 | Д/Ун-11 | 3,1 | 4,5 | ||||
| 0,4 | У/Zн-11 | 3,1 | 4.7 | ||||
| 250 | 6,10 | 0,4 | У/Ун-0 | 0,61 | 3,7 | 4,5 | 1,9 |
| 0,69 | Д/Ун-11 | 4,2 | 4,5 | ||||
| 0,4 | У/Zн-11 | 4,2 | 4.7 | ||||
| 400 | 6,10 | 0,4 | У/Ун-0 | 0,9 | 5,5 | 4,5 | 1,8 |
| 0,4; 0,69 | Д/Ун-11 | 5,9 | 4,5 | ||||
| 630 | 6,10 | 0,4 | У/Ун-0 | 1,25 | 7,6 | 5,5 | 1,7 |
| 0,4; 0,69 | Д/Ун-11 | 8,5 | 5,5 | ||||
| 1000 | 6,10 | 0,4 | У/Ун-0 | 1,9 | 12,2 | 5,5 | 1,7 |
| 0,4; 0,69 | Д/Ун-11 | ||||||
| 3,15;6,3;10,5 | У/Д-11 | 10,8 | |||||
| 1600 | 6,10 | 0,4 | У/Ун-0 | 2,35 | 18,0 | 6,5 | 1,3 |
| 0,4; 0,69 | Д/Ун-11 | ||||||
| 6,3;10,5 | У/Д-11 | 16,5 | |||||
| 2500 | 6,10 | 0,4 | Д/Ун-11 | 3,85 | 28,0 | 6,5 | 1,0 |
| 6,3;10,5 | У/Д-11 | 23,5 | |||||
| 4000 | 6,10 | 6,3;10,5 | У/Д-11 | 5,2 | 33,5 | 7,5 | 0,9 |
| 6300 | 6,10 | 6,3;10,5 | У/Д-11 | 7,4 | 46,5 | 7,5 | 0,8 |

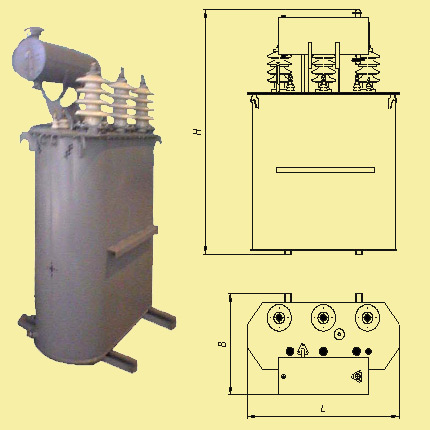

Габаритно - весовые характеристики
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг |
|---|---|---|---|---|
| 25 | 900 | 450 | 1100 | 290 |
| 40 | 900 | 450 | 1220 | 330 |
| 63 | 940 | 450 | 1260 | 430 |
| 100 | 1110 | 540 | 1430 | 750 |
| 160 | 1110 | 850 | 1430 | 850 |
| 250 | 1230 | 910 | 1570 | 1150 |
| 400 | 1200 | 950 | 1700 | 1480 |
| 630 | 1400 | 1000 | 1790 | 2030 |
| 1000 | 1660 | 1140 | 2100 | 2610 |
| 1600 | 2185 | 1270 | 2850 | 4860 |
| 2500 | 3250 | 2200 | 3000 | 7200 |
| 4000 | 3150 | 2200 | 3300 | 9400 |
| 6300 | 3450 | 3320 | 3650 | 13380 |
ТМ-630/10 кВА
ТРАНСФОРМАТОРЫ КЛАССА НАПРЯЖЕНИЯ 35 кВ
Трансформаторы трехфазные с естественным масляным охлаждением, предназначены для преобразования электрической энергии в сетях энергосистем, а так же для питания различных потребителей в сетях переменного тока частотой 50 Гц.
В трансформаторах предусмотрена возможность регулирования напряжения:
- 5 ступеней с диапазоном регулирования + 2х2,5% от номинального.
Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производиться в ручном режиме в отключенном состоянии.
Технические характеристики
|
Мощность, кВА |
Сочетание напряжений, кВ |
Схема и
группа соед. обмоток |
Потери, кВТ |
Напряжение К.З.,
% |
Ток холостого хода, % |
||
|---|---|---|---|---|---|---|---|
| ВН | НН |
холостого хода |
короткого замыкания |
||||
| 100 | 35 | 0,4 | У/Ун-0 | 0,4 | 1,4 | 6,0 | 1,7 |
| 160 | 35 | 0,4 | У/Ун-0 | 0,7 | 1,8 | 6,0 | 1,7 |
| 250 | 35 | 0,4 | У/Ун-0 | 0,78 | 3,9 | 6,0 | 1,7 |
| 400 | 35 | 0,4 | У/Ун-0 | 0,95 | 6,6 | 6,0 | 1,5 |
| 630 | 35 | 0,4 | У/Ун-0 | 1,2 | 7,8 | 6,0 | 1,3 |
| 1000 | 35 | 0,4 | У/Ун-0 | 2,0 | 12,2 | 7,2 | 1,4 |
| 3,15;6,3;10,5 | У/Д-11 | 11,6 | 6,5 | ||||
| 1600 | 35 | 0,4 | У/Ун-0 | 2,75 | 18,0 | 7,2 | 1,3 |
| 3,15;6,3;10,5 | У/Д-11 | 16,5 | 6,5 | ||||
| 2500 | 35 | 6,3;10,5 | У/Д-11 | 3,9 | 23,5 | 7,2 | 1 |
| 4000 | 35 | 10,5;11 | У/Д-11 | 5,3 | 33,5 | 7,5 | 0,9 |
| 6300 | 35 | 10,5;11 | У/Д-11 | 7,6 | 46,5 | 7,5 | 0,8 |
Габаритно - весовые характеристики
| Мощность, кВА | Длина (L), мм | Ширина (В), мм | Высота (Н), мм | Масса полная, кг |
|---|---|---|---|---|
| 100 | 1425 | 870 | 2200 | 1700 |
| 160 | 1425 | 870 | 2200 | 1700 |
| 250 | 1425 | 870 | 2200 | 1800 |
| 400 | 1425 | 935 | 2200 | 2030 |
| 630 | 2100 | 1270 | 2030 | 3300 |
| 1000 | 2040 | 1270 | 2450 | 3500 |
| 1600 | 2185 | 1270 | 2850 | 4860 |
| 2500 | 3250 | 2200 | 3000 | 7200 |
| 4000 | 3150 | 2200 | 3300 | 9400 |
| 6300 | 3450 | 3320 | 3650 | 13380 |
ТМ 100/35
