ТНШ-0,66 Шинные трансформаторы тока

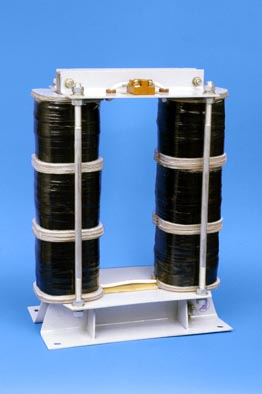

Шинные трансформаторы тока ТНШ-0,66
ТУ16 - 2005 ОГГ.671 231.057ТУ
Назначение
Трансформаторы предназначены для передачи сигнала устройствам защиты и управления в электроустановках частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У" и от минус 10°С до плюс 55°С для исполнения "Т";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;рабочее положение - вертикальное.
Технические данные. Таблица 1
| Название параметра |
Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный первичный ток, А | 15000, 25000 |
| Класс точности | 10Р* |
| Номинальная вторичная нагрузка с коэффициентом мощности cos j= 0,8, В•А |
50 |
| Кратность трехсекундного тока термической стойкости | 2,2 |
| Номинальная предельная кратность | 2 |
Примечание:
*) При отсутствии влияния соседних фаз и обратной шины «родной» фазы – погрешность трансформатора может соответствовать классу точности 0,5.
Таблица 2
| Тип трансформатора |
Номинальный первичный ток,А |
Размеры, мм | Масса, кг | |||||||||
| А | A1 | A2 | H | H1 | L | L1 | B |
B1 |
С | |||
|
ТНШ-0,66 У3, Т3 |
15 000 |
320 | 120 | 46 | 480 | 370 | 366 |
115 |
208 |
166 |
70 |
52 |
|
ТНШ-0,66 У3, Т3 |
25 000 | 380 | 170 | 70 | 770 | 610 | 498 | 170 | 236 | 180 |
100 |
170 |

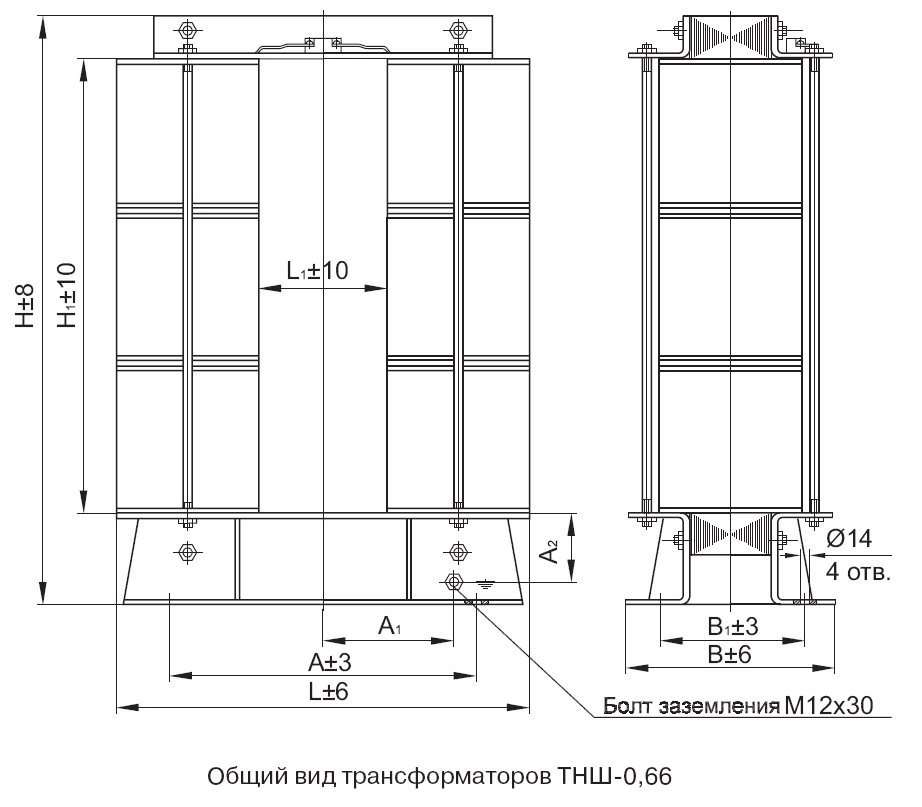

Общий вид трансформатора (чертеж)
