ТНШЛ-0,66 Шинные трансформаторы тока
Шинные трансформаторы тока ТНШЛ-0,66
ТУ16 - 2004 ОГГ.671 231.048ТУ
Назначение
Трансформаторы предназначены для
встраивания в комплектные распределительные устройства (КРУ) и служат
для передачи сигнала измерительной
информации измерительным приборам или устройствам защиты и управления в
установках переменного тока частоты 50 или 60 Гц с номинальным
напряжением до 0,66 кВ включительно.
Трансформаторы для
дифференциальной защиты поставляются по специальному заказу.
Трансформаторы на токи 600-2000 А поставляются в корпусах из
трудногорючих самозатухающих пластмасс.
Трансформаторы
изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ
15150 для работы в следующих условиях:
- высота над уровнем моря не
более 1000 м;
температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2";
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;рабочее положение изделий: на токи 600-5000 А - любое, на токи 8000-10000 А - вертикальное.
Трансформаторы ТНШЛ с литой изоляцией комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Таблица 1. Технические данные. (ТНШЛ-0,66 на токи 150-500 А)
|
Название параметра |
Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 150, 200, 300, 400, 500 |
| Номинальный вторичный ток, А | 1; 5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos j =
1, ВА с коэффициентом мощности cos j = 0,8 при номинальном первичном токе, А: 150, 200 300, 400 500 |
1;
1,25; 2,5* 3; 5* 3; 5; 10* 3; 5; 10; 15; 20* |
|
Класс точности для номинального первичного тока, А: 150 200 300 400, 500 |
0,5; 1; 0,5; 1; 10Р |
|
Трехсекундный ток термической стойкости не менее: 150–500 А (кратность) |
25 |
|
Номинальная предельная кратность при номинальном первичном токе,
А:** 200 |
8 10 12 14 |
Примечание:
1. * Значение нагрузки
уточняется в заказе.
2. ** При номинальной вторичной нагрузке 5ВА.
Таблица 2. Технические данные (ТНШЛ-0,66 на токи 600-10000 А)
|
Название параметра |
Норма |
| Номинальное напряжение, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,8 |
| Номинальная частота, Гц | 50 или 60 |
| Номинальный первичный ток, А | 600; 800; 1000; 1500; 2000; 2500; 3000; 4000; 5000; 8000; 10 000 |
| Номинальный вторичный ток, А | 1; 5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos j = 0,8 В•А |
20 |
|
Класс точности для номинального первичного тока, А: 600–5000 8000, 10 000 |
0,2S; 0,5S; 0,5; 10Р 3; 10Р |
|
Трехсекундный ток термической стойкости не менее: 600–2000 А (кратность) 3000 – 10 000 А, (кА) |
25 75 |
|
Номинальная предельная кратность, А:** 600 800 1000 1500–3000 4000–5000 8000–10 000 |
6 7 10 11 12 2 |
Примечание. Испытательное одноминутное напряжение промышленной частоты вторичной обмотки - 3 кВ для исполнения "У2" и 3,3 кВ для "Т2".
Таблица 3
| Номинальный первичный ток, А |
Рис. |
Размеры, мм | Масса, кг | |||
| H | B | L | L1 | |||
| 3000–5000 |
3 |
320 | 86 | 318 | 180 | 9,8 |
| 8000–10000 |
5 |
432 | 134 | 422 | 340 | 31 |
Таблица 4
| Номинальный первичный ток, А |
Рис. |
Масса, кг |
| 600–2500 |
2 |
4,0 |
|
4 |
5,3 |
Таблица 5. Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТНШЛ-0,66
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||||
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
200/5 |
11,3 |
8 |
4,5 |
3 |
2 |
1,6 |
1,2 |
1 |
0,8 |
0,7 |
0,4 |
|
300/5 |
14,4 |
10 |
6 |
4,4 |
3,5 |
2,3 |
1,8 |
1,5 |
1,2 |
1 |
0,7 |
|
400/5 |
17 |
12 |
8 |
6 |
4 |
3 |
2 |
2 |
1 |
1 |
|
|
500/5 |
18 |
14 |
9 |
7 |
5 |
3 |
2 |
||||
|
600/5 |
19 |
15 |
10 |
6 |
4 |
2 |
|||||
|
800/5 |
17 |
11 |
8 |
7 |
5 |
4 |
3 |
3 |
|||
|
1000/5 |
18 |
16 |
12 |
10 |
8 |
6 |
5 |
4 |
3 |
2 |
|
|
1500/5 |
20 |
17 |
14 |
12 |
10 |
8 |
6 |
5 |
5 |
4 |
3 |
|
2000/5 |
18 |
15 |
13 |
11 |
9 |
8 |
7 |
6 |
5 |
4 |
|
|
3000/5 |
19 |
17 |
12 |
10 |
9 |
8 |
7 |
6 |
5 |
||
|
4000/5 |
14 |
13 |
11 |
10 |
9 |
8 |
7 |
6 |
|||
|
5000/5 |
16 |
12 |
9 |
8 |
8 |
||||||

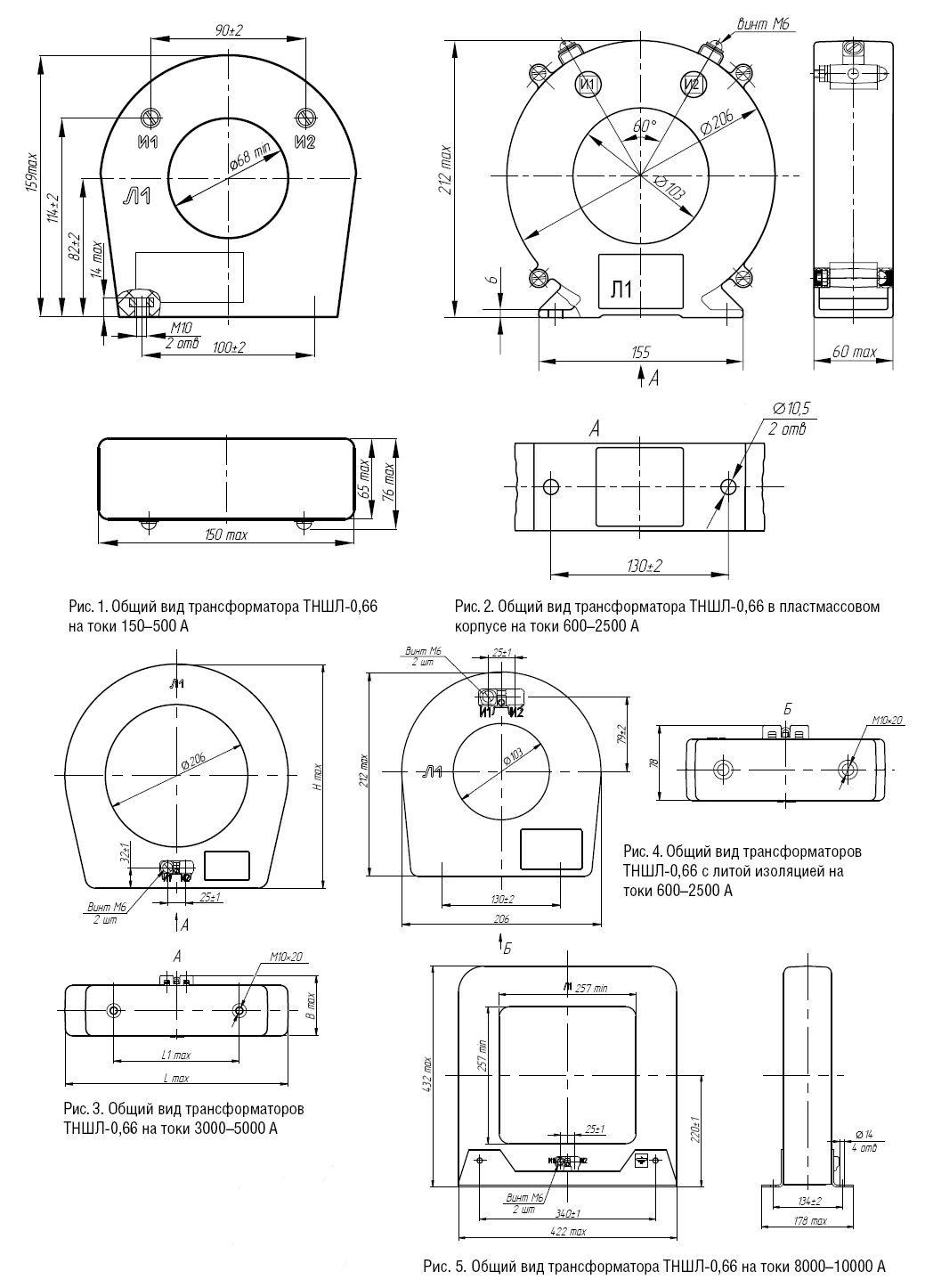

Общий вид
трансформатора (чертеж)
