ТОГМ-110 Трансформатор тока измерительный

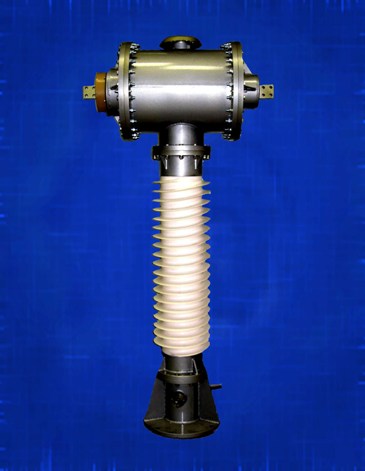

Измерительный трансформатор тока ТОГМ-110
Основные
характеристики:
·Номинальный первичный ток
100А; 150А; 200А; 300А; 400А; 600А; 800А.
·Номинальный вторичный ток 1А; 5А.
·Коэффициент кратности обмоток защиты 15-20.
·Максимальный ток термической стойкости 31 кА.
·Коэффициент безопасности приборов менее 10.
·Класс точности:
0,2S для обмотки учета;
0,5 для обмотки измерений;
5Р для обмотки защиты.

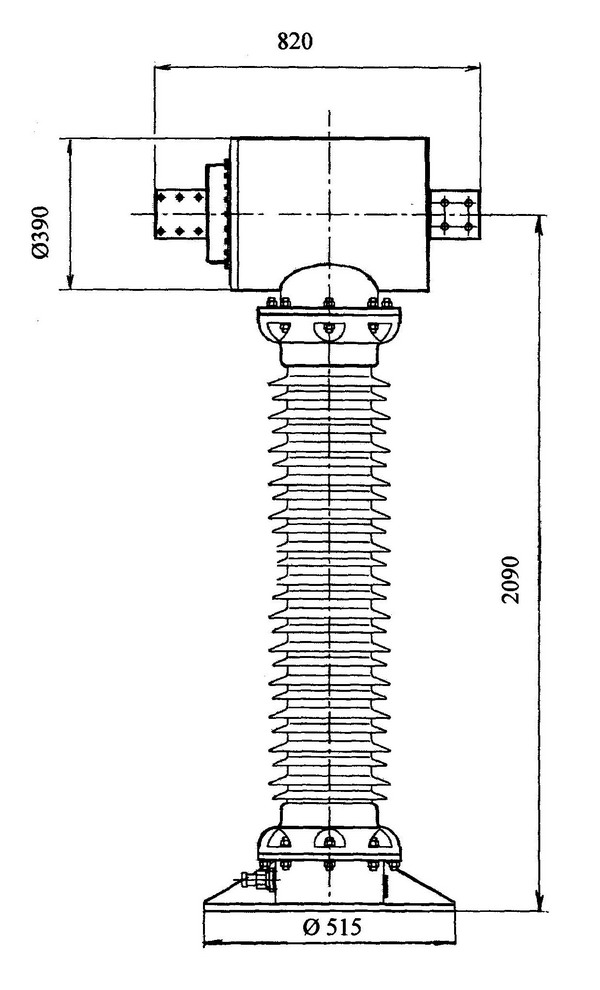

·Габаритные размеры: 2090х820х515.
Трансформатор тока типа ТОГМ-110 разработан на класс напряжения 110 кв. В
настоящее время успешно прошел все высоковольтные и метрологические испытания.
Трансформатор изготовлен в климатическом исполнении УХЛ1 по ГОСТ 15150.
Трансформатор тока ТОГМ-110 выполнен в виде опорной конструкции с одной
первичной и несколькими вторичными обмотками, число вторичных обмоток от трех до
пяти и зависит от типа исполнения. Вторичные обмотки намотаны на тороидальные
магнитопроводы. Первичная и вторичные обмотки, находящиеся в среде элегаза,
заключены в газоплотный корпус. Корпус состоит из металлической верхней части,
находящейся под напряжением первичной обмотки, полимерного изолятора,
являющегося внешней изоляцией аппарата и заземленного металлического основания,
в котором расположены выводы вторичных обмоток и крепится опора, на которой
последние зафиксированы. Металлическое основание имеет отверстия для крепления
трансформатора на месте установки. Выводы вторичных обмоток и табличка
технических данных расположены в основании трансформатора и имеют маркировку по
ГОСТ 7746. На металлическом основании трансформатора имеется болт заземления для
присоединения, заземляющего проводника.
Трансформатор имеет возможность изменения коэффициента трансформации в
соотношении 1:2:4 с помощью перемычек в головной части трансформатора. В отличии
от российских аналогов трансформатор ТОГМ-110 имеет вес 176 кг, повышенную
газовую плотность и электрическую прочность.
