ТОЛ-10-I Опорные трансформаторы тока
Опорные трансформаторы тока ТОЛ-10-I
ТУ16 - 2002 ОГГ.671 213.003ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измерительной
информации измерительным приборам и устройствам защиты и управления, для
изолирования цепей вторичных соединений от высокого напряжения в
комплектных устройствах внутренней и наружной установок (КРУ, КРУН и
КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по
специальному заказу.
Трансформаторы изготавливаются в исполнении "У"
и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для
эксплуатации в условиях:
- высота над уровнем моря не более 1000 м;
температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице 1;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Могут изготавливаться переключаемыми по первичной или вторичной стороне.
Патентная защита
Патент на
изобретение № 2089955.
Технические данные. Таблица 1
| Климатическое исполнение | Рабочее значение температуры °C | |||
| нижнее | верхнее | |||
| эксплуатация | транспортировка | эксплуатация | транспортировка | |
| У2 | -45 | -50 | +50 | +50 |
| Т2 | -10 | -50 | +55 | +60 |
Таблица 2
|
Тип трансформатора |
Номинальный первичный ток, А |
В, мм |
Н, мм |
h, мм |
Рис. |
Масса, кг |
|
ТОЛ-10-I-1 |
5-400 |
40 |
224 |
26 |
2,4 |
20±1 |
|
500-800 |
32 |
|||||
|
1000-2000 |
60 |
36 |
||||
|
ТОЛ-10-I-2 |
5-400 |
40 |
26 |
1,3 |
||
|
500-800 |
32 |
|||||
|
1000-2000 |
60 |
36 |
||||
|
ТОЛ-10-I-3 |
30, 40, 50, 75, 80, 100, 150 |
40 |
18 |
2,4 |
20±1 |
|
|
ТОЛ-10-I-4 |
1,3 |
|||||
|
ТОЛ-10-I-5 |
100, 150, 200 |
40 |
234 |
22 |
2,4 |
|
|
ТОЛ-10-I-6 |
1,3 |
|||||
|
ТОЛ-10-I-7 |
50-800 |
40 |
224 |
20 |
2,6 |
20±1 |
|
ТОЛ-10-I-8 |
60 |
1,5 |
Таблица 3
|
Наименование параметра |
Норма |
|||
|
|
Номер конструктивного исполнения |
|||
|
|
1 или 2 |
3 или 4 |
5 или 6 |
7 или 8 |
| Номинальное напряжение, кВ |
10 или 11* |
|||
| Наибольшее рабочее напряжение, кВ |
12 |
|||
| Номинальная частота переменного тока, Гц |
50 или 60* |
|||
| Номинальный вторичный ток, А |
1 или 5 |
|||
| Номинальный первичный ток, А |
5,10,15,20,30, |
30,40, |
100,150, |
50,75,100, |
| Число вторичных обмоток |
2 |
3 |
||
|
Класс точности вторичной обмотки для измерений при номинальном
первичном токе, А: 5-400 500-1500 |
0,2;0,2S;0,5;0,5S или 10,2;0,2S;0,5;0,5S |
|||
| Класс точности вторичной обмотки для защиты |
5Р; 10Р |
|||
|
Номинальная вторичная нагрузка при коэффициенте мощности cos φ =
0,8 B•A: - вторичной обмотки для измерений - вторичной обмотки для защиты |
до 30** |
|||
| Номинальная предельная кратность вторичной обмотки для защины, не менее |
10 |
|||
|
Номинальный коэффициент безопасности приборов обмотки для
измерений в классе точности 0,5 и 1, не более при номинальном
первичном тока, А, 500; 700 5-300; 600; 1000 1200 80; 400; 800;1500 |
|
|||
| Коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более | 10 | |||
|
Односекундный ток термической стойкости, кА, при номинальном первичном токе, А: 5 10 15 20 30 40 50 75 80 100 150 200 300,400 500-2000 |
|
|
|
|
| Ток
электродинамической стойкости, кА, при номинальном первичном токе,А: 5 10 15 20 30 40 50 75 100 150 200 300,400 500-2000 |
1 1,97 3 3,93 6,25 7,56 12,8 14,7 25,5 31,8 51 81 102 |
- - - - 8 10 20 51 51 51 - - - |
- - - - - - - - 81 81 81 - - |
- - - - - - 12,8 14,7 25,5 31,8 51 51 102 |
|
Испытательное напряжение, кВ: промышленной частоты грозового импульса |
|
|||
Примечание:
*) только для поставок на
экспорт
**) значение нагрузки уточняется в заказе, например
"ТОЛ-10-I-2-0,5/10Р-200/5 15ВА", если нагрузка в заказе
не оговорена, то трансформатор по умолчанию производится с нагрузкой 10
ВА.
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классе точности 10Р для трансформаторов тока ТОЛ-10-I
Таблица 4. - Для конструктивных исполнений ТОЛ-10-I-1,2,3,4,5,6
|
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
5 - 300/5 |
27 |
20 |
12 |
10 |
7 |
5 |
4 |
3 |
|
80, 200, 400/5 |
27 |
21 |
14 |
10 |
8 |
6 |
4 |
3,5 |
|
500/5 |
24 |
20 |
13 |
10 |
8 |
5 |
4 |
4 |
|
600/5 |
26 |
21 |
15 |
10 |
9 |
7 |
5 |
4 |
|
750/5 |
27 |
23 |
16 |
13 |
10 |
8 |
6 |
5 |
|
800/5 |
28 |
23 |
17 |
10 |
11 |
8 |
6 |
5 |
|
1000/5 |
20 |
17 |
13 |
10 |
9 |
7 |
5 |
5 |
|
1200/5 |
20 |
17 |
13 |
10 |
9 |
7 |
5 |
5 |
|
1500/5 |
21 |
18 |
14 |
10 |
10 |
8 |
6 |
5 |
|
2000/5 |
21 |
17 |
14 |
10 |
11 |
9 |
7 |
6 |
Таблица 5. - Для конструктивных исполнений ТОЛ-10-I-7,8
|
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
50 - 600/5 |
24 |
19 |
13 |
10 |
8 |
6 |
4 |
4 |
|
750/5 |
26 |
21 |
15 |
11 |
9 |
7 |
5 |
4 |
|
800/5 |
26 |
21 |
15 |
10 |
10 |
7 |
5 |
5 |
|
1000/5 |
20 |
16 |
12 |
10 |
8 |
6 |
4 |
4 |
|
1200/5 |
21 |
17 |
13 |
10 |
9 |
6 |
5 |
4 |
|
1500/5 |
21 |
18 |
14 |
10 |
10 |
8 |
6 |
5 |
|
2000/5 |
18 |
15 |
12 |
10 |
9 |
7 |
6 |
5 |

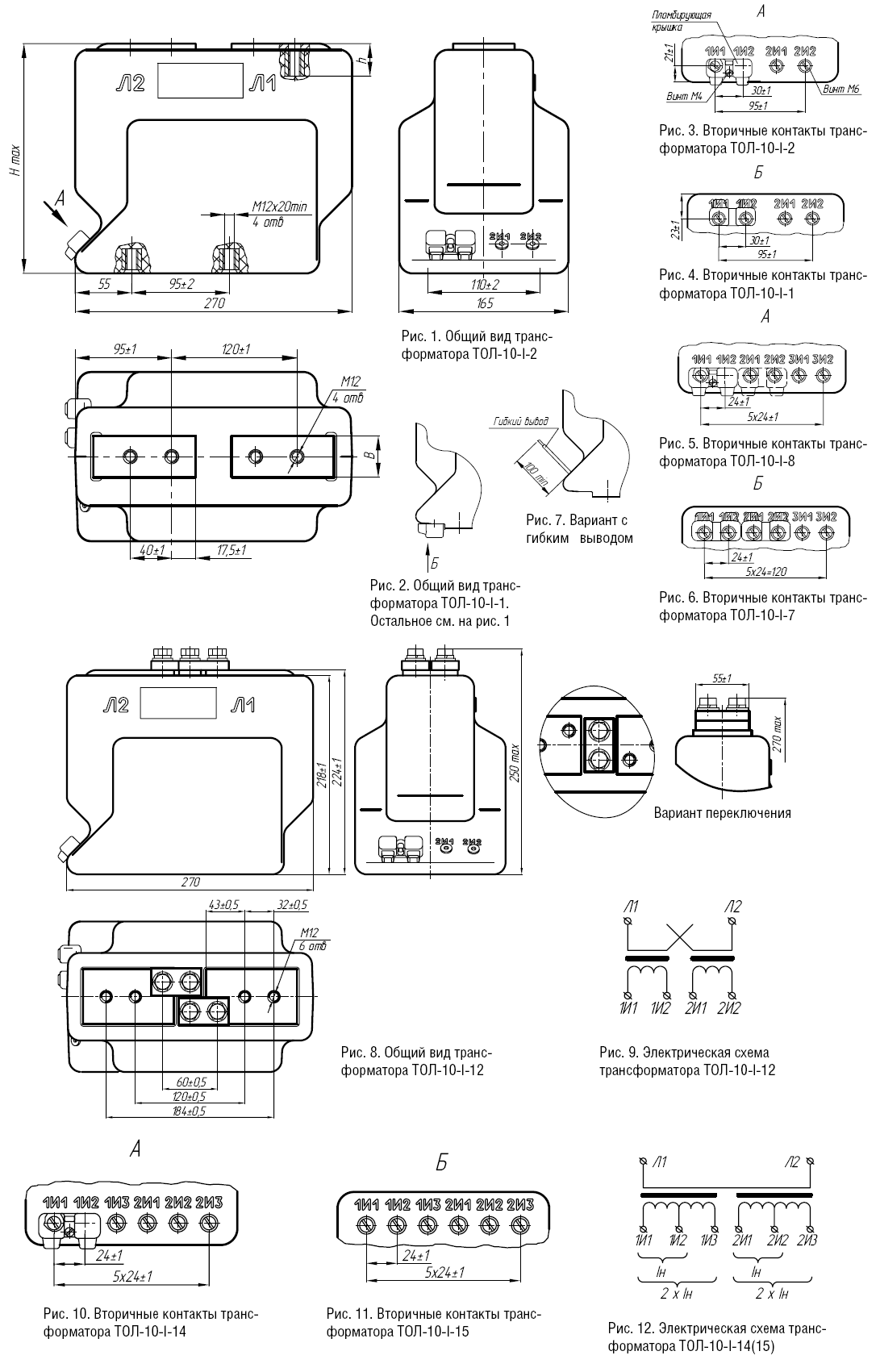

Общий вид
трансформатора (чертеж)
