ТОЛ-10-I-12 (13; 14; 15) Переключаемые трансформаторы тока
Переключаемые трансформаторы тока ТОЛ-10-I-12 (13; 14; 15)
Предвтавляем вашему вниманию трансформаторы тока ТОЛ-10-I переключаемые по первичной или вторичной стороне. Трансформаторы имеют 2 коэффициента трансформации. Изготавляваются в двухобмоточном варианте, с любым классом точности (0,2S; 0,2; 0,5S; 0,5).
Трансформаторы ТОЛ переключаемые по первичной стороне имеют обозначение ТОЛ-10-I-12 (выводы контактов вторичных обмоток сверху) или 13 (выводы контактов вторичных обмоток снизу).
Трансформаторы ТОЛ переключаемые по вторичной стороне имеют обозначение ТОЛ-10-I-14 или 15.
Таблица 1. Технические характеристики переключаемых трансформаторов тока ТОЛ-10-I.
|
Вариант исполнения |
Номинальный ток, А |
Коэффициент безопасности приборов |
Вторичная нагрузка при cosj = 0,8 классе точности, ВА |
Номинальная предельная кратность |
|||
|
первичный |
вторичный |
0,5 |
0,2; 0.5S; 0.2S |
0.5; 0.2; 0.5S; 0.2S |
5P; 10P |
||
|
5/5 |
5 |
5 |
13 |
10 |
1-30* |
15 |
10 |
|
10 |
|||||||
|
10/5 |
10 |
||||||
|
20 |
|||||||
|
15/5 |
15 |
||||||
|
30 |
|||||||
|
40/5 |
20 |
||||||
|
40 |
|||||||
|
50/5 |
50 |
||||||
|
100 |
|||||||
|
75/5 |
75 |
||||||
|
150 |
|||||||
|
80/5 |
40 |
16 |
|||||
|
80 |
|||||||
|
100/5 |
100 |
13 |
|||||
|
200 |
|||||||
|
150/5 |
150 |
||||||
|
300 |
|||||||
|
200/5 |
200 |
||||||
|
400 |
|||||||
|
300/5 |
300 |
||||||
|
600 |
|||||||
|
400/5 |
400 |
16 |
|||||
|
800 |
|||||||
|
500/5 |
500 |
11 |
|||||
|
1000 |
13 |
||||||
|
600/5 |
600 |
||||||
|
1200 |
14 |
||||||
|
750/5 |
750 |
11 |
|||||
|
1500 |
16 |
||||||
|
800/5 |
800 |
16 |
|||||
|
1200 |
14 |
||||||
|
1000/5 |
1000 |
13 |
|||||
|
2000 |
16 |
||||||
* Уточняется в заказе

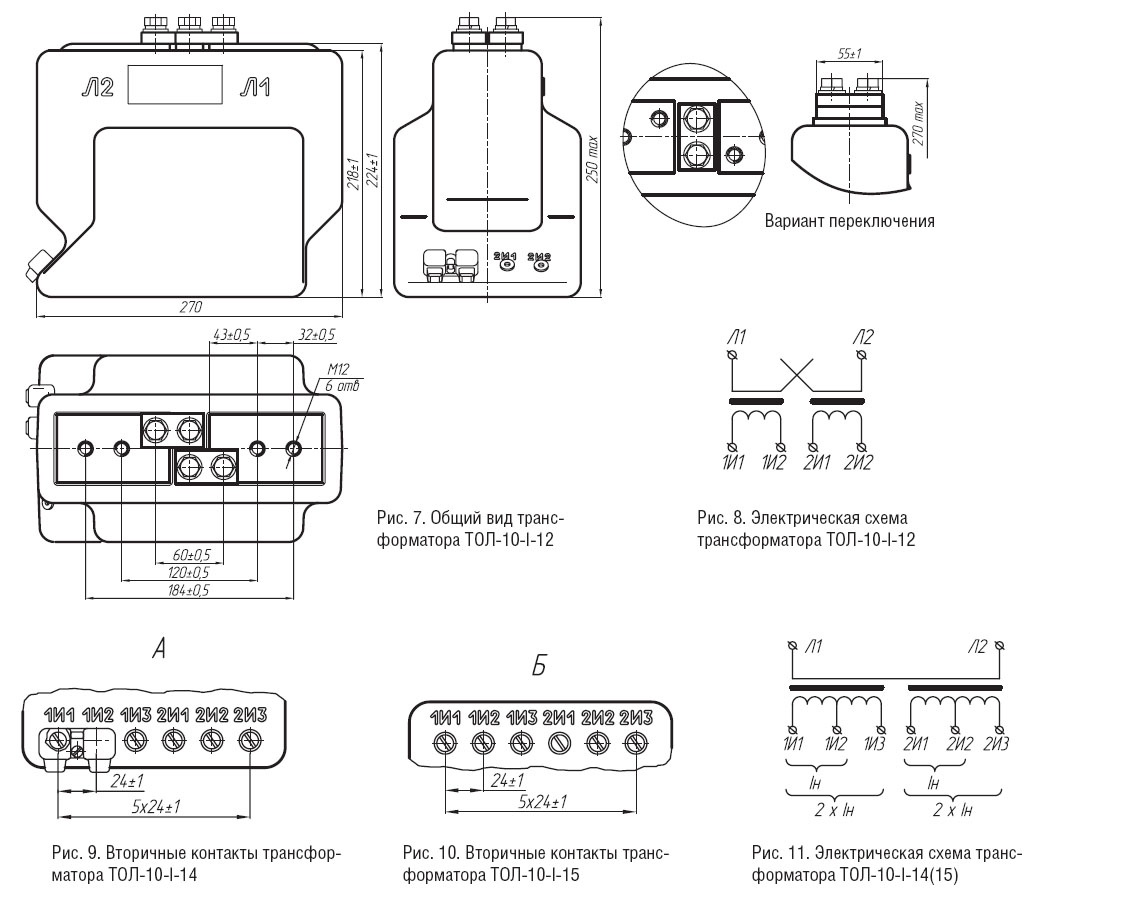

Общий
вид трансформатора (чертеж) и электрические схемы
Сделать заказ и запросить дополнительную информацию по ТОЛ-10-I-12 (13; 14; 15) Переключаемые трансформаторы тока Вы можете здесь.
