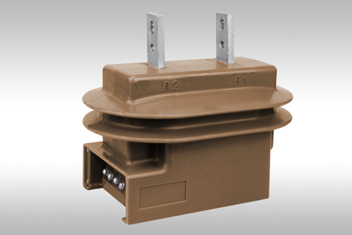

ТОЛ-10 III УХЛ1 Трансформатор тока наружной установки
Трансформатор тока ТОЛ-10 III УХЛ1 наружной установки
ТУ16 - 2006 ОГГ.671 213.047ТУ
Назначение
Трансформатор тока для наружной установки ТОЛ-10 III УХЛ1 создан на базе существующей конструкции отлично зарекомендовавшего себя трансформатора ТОЛ-10-I и является дополнением к трансформатору напряжения наружной установки ЗНОЛ-10 III УХЛ1.
В комплекте данные трансформаторы могут применяться на открытых распределительных устройствах 10 кВ для учета электроэнергии и защиты линий,а также для установки в реклоузерах.
Трансформаторы ТОЛ-10 III, по аналогии с ТОЛ-10-I,могут выпускаться в 2-х и 3-х обмоточном исполнении с раздельным пломбированием двух обмоток и общим пломбированием клеммника. Технические характеристики трансформатора, за исключением климатического исполнения, соответствуют характеристикам ТОЛ-10-I исполнений 1; 2; 3; 4; 7 и 8.
Таблица 1. Габаритные размеры.
|
Тип траснформатора |
Номинальный первичный ток, А |
S, мм |
L, мм |
Масса, кг. |
| ТОЛ-10 III-3 рис. 1 |
5-200 |
6 |
40 |
27 макс |
| ТОЛ-10 III-2 рис. 2 |
300-800 |
12,5 |
40 |
27 макс |
| ТОЛ-10 III-1 рис. 3 |
1000-2000 |
16 |
60 |
27 макс |
Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-10 III
Таблица 2 – Для трансформаторов исполнения ТОЛ-10-III-1 и ТОЛ-10-III-2
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
(5-300)/5 |
27 |
20 |
12 |
10 |
7 |
5 |
4 |
3 |
|
40/5; 80/5; 200/5; 400/5 |
21 |
14 |
8 |
6 |
3,5 |
|||
|
500/5 |
24 |
20 |
13 |
5,5 |
||||
|
600/5 |
26 |
21 |
15 |
9 |
7 |
5 |
4 |
|
|
750/5 |
27 |
23 |
16 |
11 |
6 |
5 |
||
|
800/5 |
28 |
17 |
8 |
|||||
|
1000/5 |
20 |
17 |
13 |
9 |
7 |
5 |
||
|
1200/5 |
||||||||
|
1500/5 |
21 |
18 |
14 |
10 |
8 |
6 |
||
|
2000/5 |
17 |
11 |
9 |
7 |
6 |
|||
Таблица 3 – Для трансформаторов исполнения ТОЛ-10-III-3
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
(50-600)/5 |
24 |
19 |
13 |
10 |
8 |
6 |
4 |
4 |
|
750/5 |
25 |
21 |
15 |
9 |
7 |
5 |
||
|
800/5 |
26 |
10 |
5 |
|||||
|
1000/5 |
20 |
16 |
12 |
8 |
6 |
4 |
4 |
|
|
1200/5 |
21 |
17 |
13 |
9 |
5 |
|||
|
1500/5 |
18 |
14 |
10 |
8 |
6 |
5 |
||
|
2000/5 |
18 |
15 |
12 |
9 |
7 |
|||

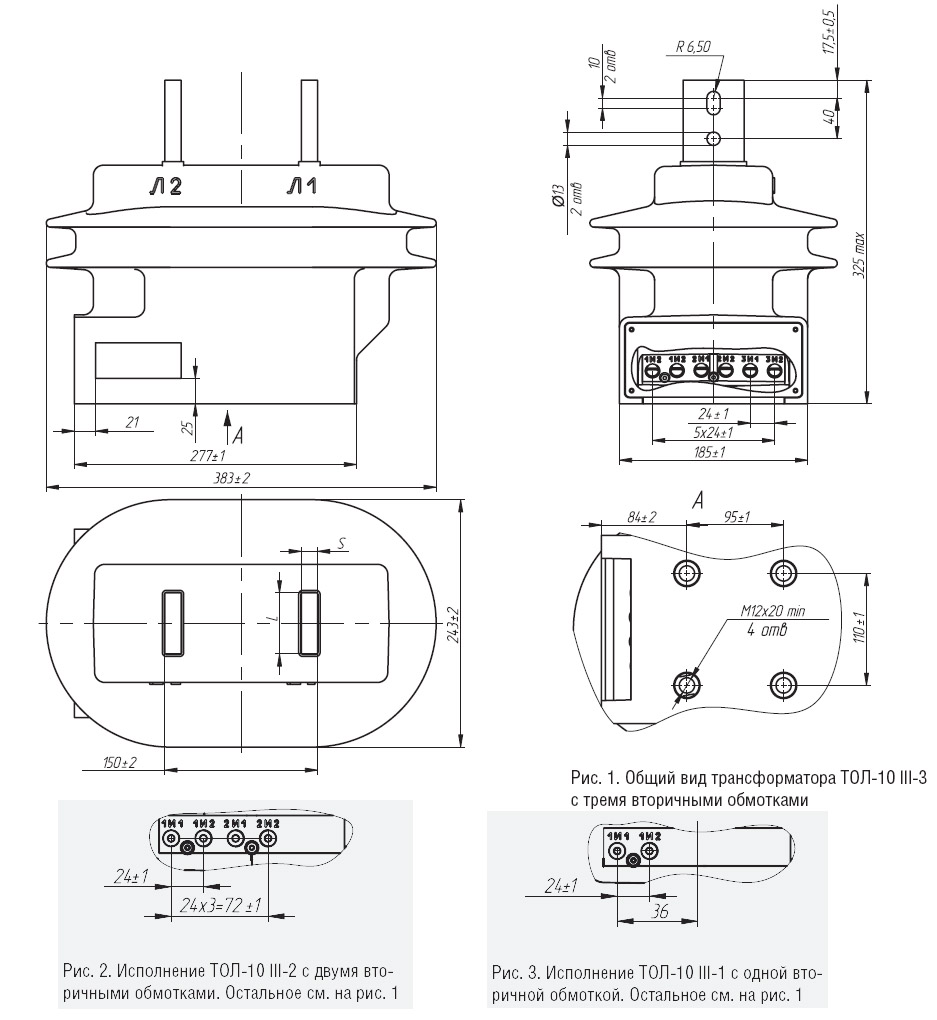

Общий вид
трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТОЛ-10 III УХЛ1 Трансформатор тока наружной установки Вы можете здесь.
