ТОЛ-35 III-II, ТОЛ-35 III-III Опорные трансформаторы тока

Продукция > Трансформаторы тока

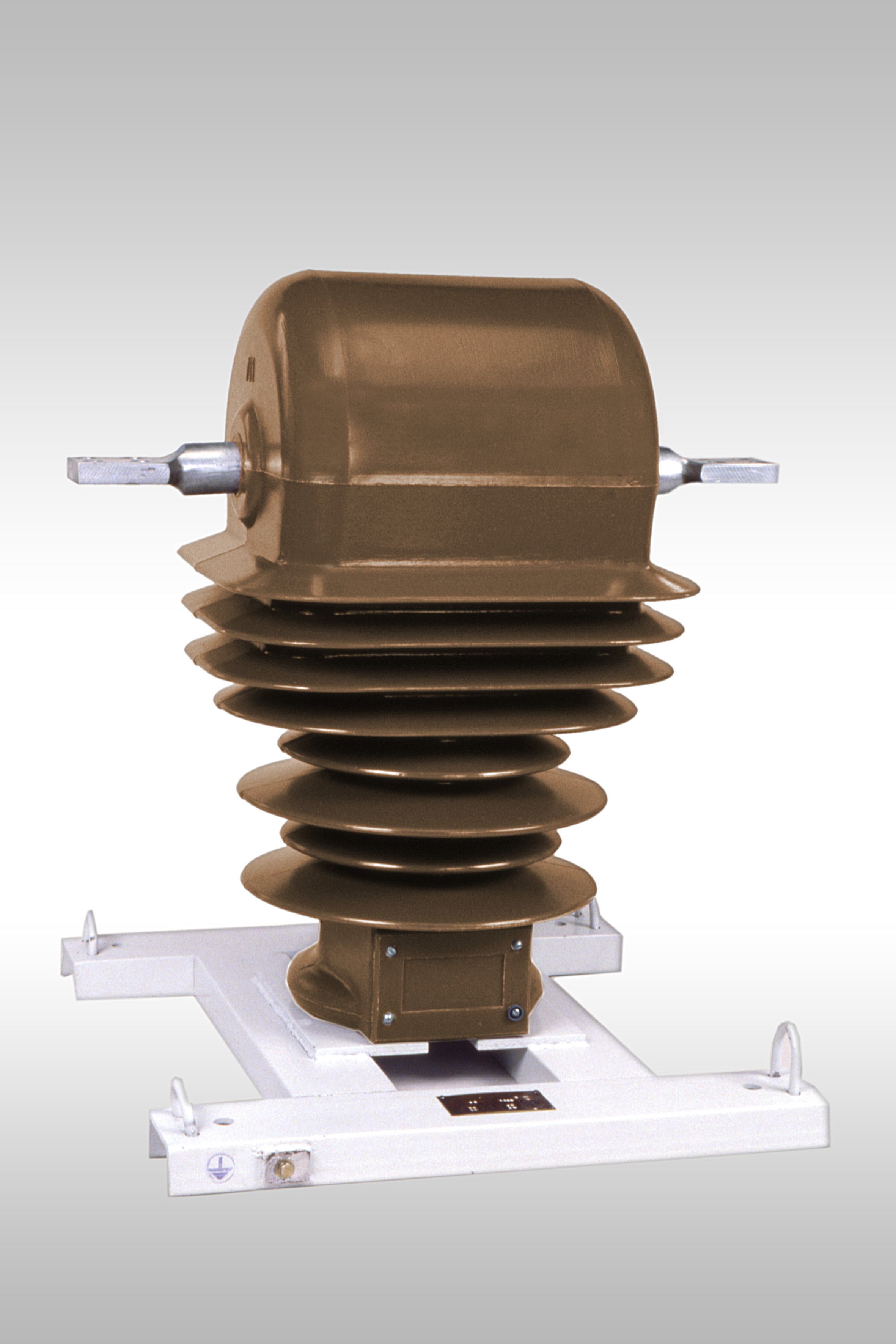

Опорные трансформаторы тока ТОЛ-35 III-II и ТОЛ-35 III-III

ТУ16 - 2002 ОГГ.671 213.012ТУ

Руководство по эксплуатации

Опорные трансформаторы тока ТОЛ-35 III-II и ТОЛ-35 III-IIIНазначение
Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц на класс напряжения до 35 кВ.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформатор предназначен для наружной установки в открытых распредустройствах.
Трансформатор изготавливается в климатическом исполнении "УХЛ" и "Т" категории размещения 1 по ГОСТ 15150 .
Длина пути утечки III по ГОСТ 9920.

Патентная защита
1. Патенты на изобретение № 2087969, 2089955.
2. Патент на промышленный образец № 47970.

Вторичные выводы комплектуются пломбировочной крышкой. Возможно раздельное пломбирование измерительных обмоток прозрачной крышкой.

См. таблицу 3 и 4 для технических характеристик 4-ех и 5-ти обмоточных трансформаторов тока ТОЛ-35-III. Габаритные размеры остались прежние.

Таблица 1. Технические данные.

Наименование параметра

Значение для конструктивного исполнения

II, II-1

III, III-1

V-4

V-5

Номинальное напряжение, кВ

35

Наибольшее рабочее напряжение, кВ

40,5

Номинальная частота переменного тока, Гц

50 или 60*

Количество вторичных обмоток, шт.:
для измерений
для защиты


1
2


1        2
3 или 2


2
3

Номинальный первичный ток, А

15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000

500, 1000, 1500, 2000, 3000

 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 3000

15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 3000

Класс точности вторичных обмоток:
для измерений
для защиты


0,2S; 0,5S
5P; 10P

Номинальная вторичная нагрузка вторичных обмоток при cos φ = 0,8, ВА:
для измерений
для защиты


30
30


30
50


30
30


15
20

Номинальная предельная кратность вторичной обмотки для защиты, не менее

20**

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более
при номинальном первичном токе:
15-400; 600; 800
500
1000; 1500
2000
3000




5
-
5
5
-




-
5
5
5
5




5
-
5
5
5




6
-
6
7
7

Номинальный вторичный ток, А

 1 или 5



Таблица 2. Технические данные.

Конструктивное исполнение трансформатора

Номинальный первичный ток, А

Трехсекундный ток термической стойкости, кА

Ток электродинамической стойкости, кА

II, II-1

V-4, V-5

15
20
30
40
50
75
100
150
200
300
400
600
800
1000
1500
2000

0,7
1
1,5
2,1
2,3
3,5
4,7
7
10,5
15
21
31
30
37
41
57

3
4
6
8
10
15
21
31
42
63
84
127
107
134
106
220

V-4, V-5

3000

57

220

III, III-1

500
1000
1500
2000
3000

49
49
49
57
57

125
125
125
145
145



Примечания

1* Только для трансформаторов, предназначенных для поставок на экспорт.

2** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.

3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.

Таблица 3. Габаритные размеры

Конструктивное исполнение

Номинальный первичный ток, А

L1,мм

L2 ,мм

L3 ,мм

L4,мм

Рис.

II

15–800
1000, 1500, 2000

630

652

512

552

2
1

III

500
1000, 1500, 2000, 3000

630

652

512

552

2
1
 II-1

15-800
1000, 1500, 2000

540

598

494

470

21
 III-1

 500
1000, 1500, 2000, 3000

540

598

494

470

2
1

 V-4

 15-800
1000, 1500, 2000, 3000

630

652

512

552

2 и 4
1 и 4

 V-5

 15-800
1000, 1500, 2000, 3000

630

652

512

552

2 и 5
1 и 5

Таблица 4. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТОЛ-35 III

Тип трансформатора

Номинальная вторичная нагрузка, В∙А

3

5

10

15

20

30

40

50

60

75

100

Коэффициент трансформации

Номинальная предельная кратность

ТОЛ-35III-II

20/5; 40/5; 50/5; 100/5; 200/5; 1000/5

74

62

46

36

30

22

17

14

12

10

8

15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5

75

63

48

39

33

25

20

17

14

12

9

800/5

64

53

42

35

30

23

18

16

13

11

8

1500/5

63

41

34

29

22

15

10

2000/5

58

47

38

32

28

21

11

ТОЛ-35III-III

500/5; 1000/5

87

74

56

45

38

28

23

20

16

13

10

1500/5

77

64

51

43

37

29

17

14

11

2000/5

70

57

47

40

35

28

15

3000/5

60

43

38

34

31

26

22

12

500/1; 1000/1

79

67

52

43

36

27

18

16

13

10

1500/1

71

60

49

41

35

28

23

20

17

14

11

2000/1

63

53

44

38

34

27

3000/1

58

40

35

32

29

25

21

19

12

ТОЛ-35III-V-4

20/5; 40/5; 50/5; 100/5; 200/5; 1000/5

67

56

41

32

26

20

15

13

11

9

7

15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5

61

50

38

30

25

15

12

10

8

6

800/5

64

53

42

35

29

23

18

15

13

11

8

1500/5

63

41

34

28

22

17

10

8

2000/5

56

46

37

31

27

21

14

12

3000/5

57

41

36

32

28

24

20

18

16

13

11

4000/5

47

27

25

23

21

19

17

15

13

12

10

ТОЛ-35III-V-5

20/5; 40/5; 50/5; 100/5; 200/5; 1000/5

54

44

32

24

20

14

11

9

8

6

5

15/5; 30/5; 75/5; 150/5; 300/5; 400/5; 600/5

49

40

29

23

800/5

46

38

24

15

12

10

7

1500/5

23

19

14

11

9

6

2000/5

48

39

31

26

22

17

14

12

10

8

6

3000/5

41

30

26

22

20

16

9

7

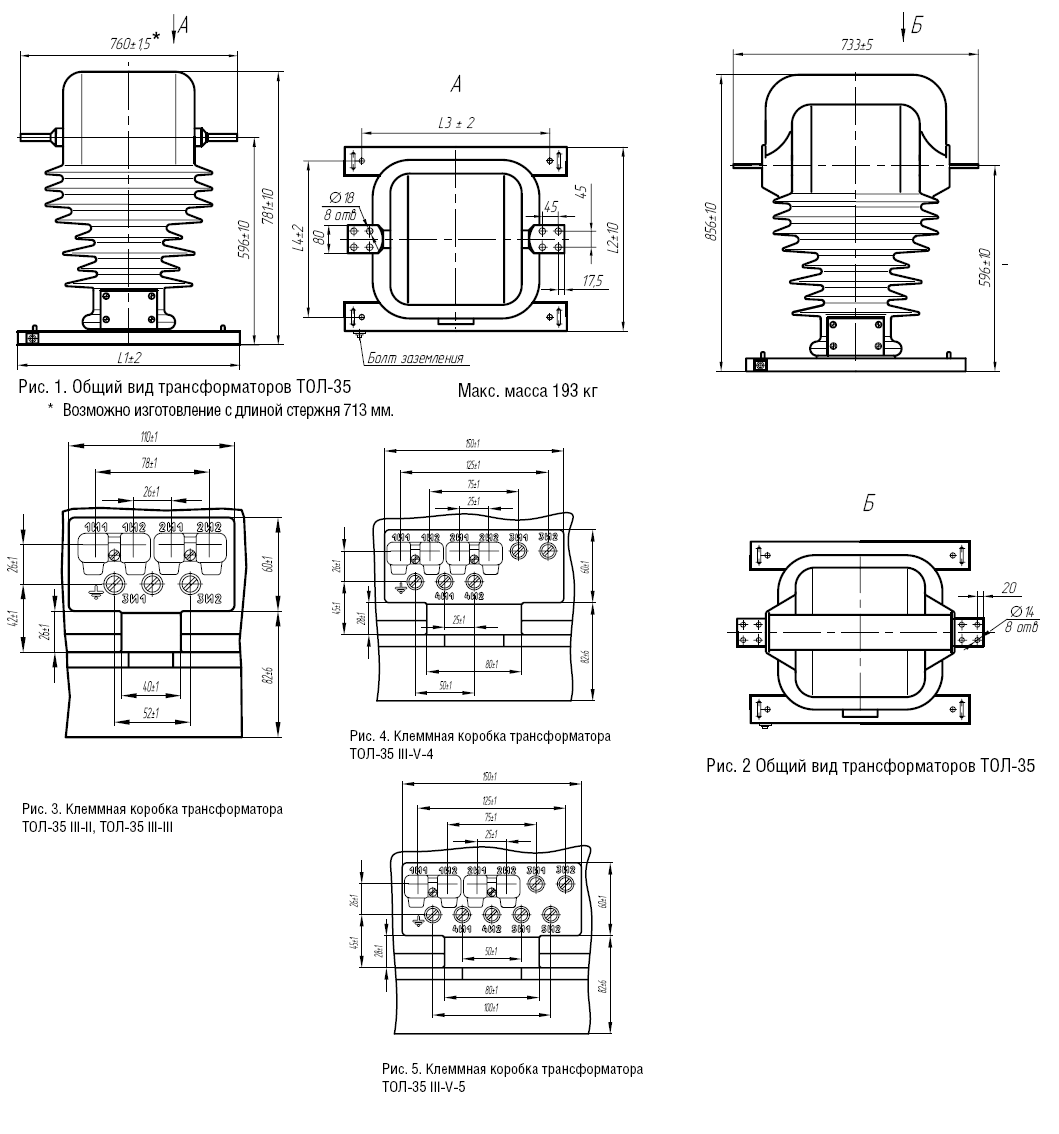

Общий вид трансформатора (чертеж)
