Опорные трансформаторы тока ТОП-0,66-I

Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 или 60 Гц с номинальным напряжением до 0,66 кВ включительно. Испытательное одноминутное напряжение промышленной частоты - 3 кВ.
Трансформаторы класса точности 0,2; 0,5; 0,2S и 0,5S применяются в схемах учета для расчета с потребителями, класса точности 1,0 - в схемах измерения.

Корпус трансформаторов выполнен из самозатухающих трудногорючих материалов.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 3 по ГОСТ 15150, предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды: при эксплуатации - от минус 45°С до плюс 50°С, при транспортировании и хранении - от минус 50°С до плюс 50°С;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Первичная шина трансформаторов ТОП-0,66-I медная, покрытая оловом.

Основные преимущества

1. В настоящее время трансформаторы типа ТОП-0,66-I выпускаются на полный стандартный ряд номинальных первичных токов от 1А до 150 А, имея при этом классы точности как 0.5 и 0.2, так и 0.5S и 0.2S, что позволяет широко использовать их в системах автоматизированного контроля и учета электроэнергии АСКУЭ.

2. Изделия имеют несколько степеней защиты от несанкционированного доступа:

~прозрачная защитная крышка с возможностью пломбирования, защищающая вторичные контакты, табличку с данными и клеймо, а также обеспечивающая безопасность эксплуатации.

~защитная этикетка, которая при попытке разобрать трансформатор нарушается и оставляет видимые следы взлома.

3. Современная конструкция и дизайн трансформаторов позволяют использовать трансформаторы ТОП-0,66-I с первичным кабелем или шиной различного сечения и конфигурации, а так же устанавливать их в любом пространственном положении.

4. Наличие встроенной медной шины, покрытой оловом, у трансформаторов ТОП-0,66-I, позволяет подключать к ним как медные, так и алюминиевые проводники.

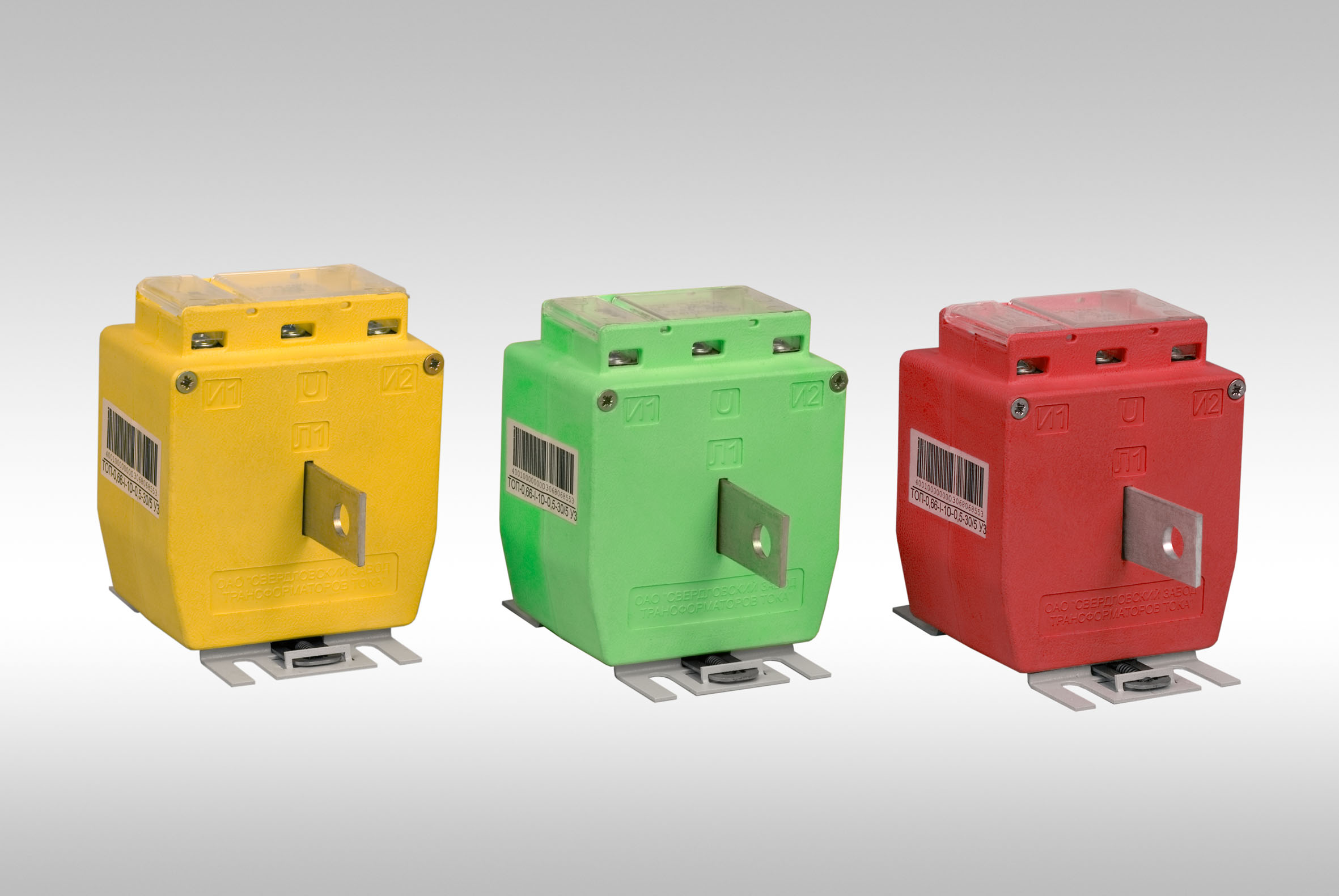

5. Безопасность эксплуатации обеспечивает корпус из самозатухающих пластмасс с высоким классом нагревостойкости. Сами корпуса имеют три различных цвета - желтый, зеленый и красный, что является общепринятой пофазной маркировкой. Трансформаторы упаковываются в удобную для потребителя тару по три штуки.

6. Трансформаторы ТОП-0,66-I служат абсолютным аналогом трансформаторов типа ТОП-0,66.

7. Крепление трансформатора осуществляется с помощью опорных лапок или на дин-рейку.

8. В новом трансформаторе ТОП-0,66-I имеется удобный для монтажа потенциальный вывод, находящийся в пломбируемой клеммной коробке.

9. Использование в изделии современных клемм позволяет быстро осуществлять монтаж вторичных цепей.

10. Все трансформаторы имеют государственную поверку.

Гарантийный срок эксплуатации - 8 (восемь) лет со дня ввода трансформатора в эксплуатацию, но не более 8,5 лет с момента отгрузки с завода-изготовителя.

Таблица 1. Технические харакетристики

Номинальный первичный ток, А	Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosφ, ВА		Класс точности
	0,8	1
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150	3; 5; 10	1	0,2S; 0,5S; 0,5; 1
	15	-	0,5*; 1
40; 80	3; 5	1	0,2*



* Для 40/1, 80/1

Таблица 2.

Номинальный первичный ток, А	Номинальный вторичный ток, А	Класс точности	Номинальный коэффициент безопасности приборов при номинальной вторичной нагрузке, В∙А
			3	5	10
1; 5; 10; 15; 20; 30; 50; 75; 100; 150	1	0,2S	5,5	4	3
40; 80			6	4,5
20; 40; 100		0,5S	4,5	3,5
1; 5; 10; 15; 30; 50; 75; 150			4	3
1; 5; 10; 20; 40; 50; 100		0,5	9	7	6
15; 30; 75; 80; 150			4	3
40; 80		0,2	12	9	-
1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150	5	0,2S	5	4	3
		0,5S	14	9
1; 5; 10; 20; 40; 50; 100		0,5	10,5	7	6
15; 30; 75; 80; 150			14	9

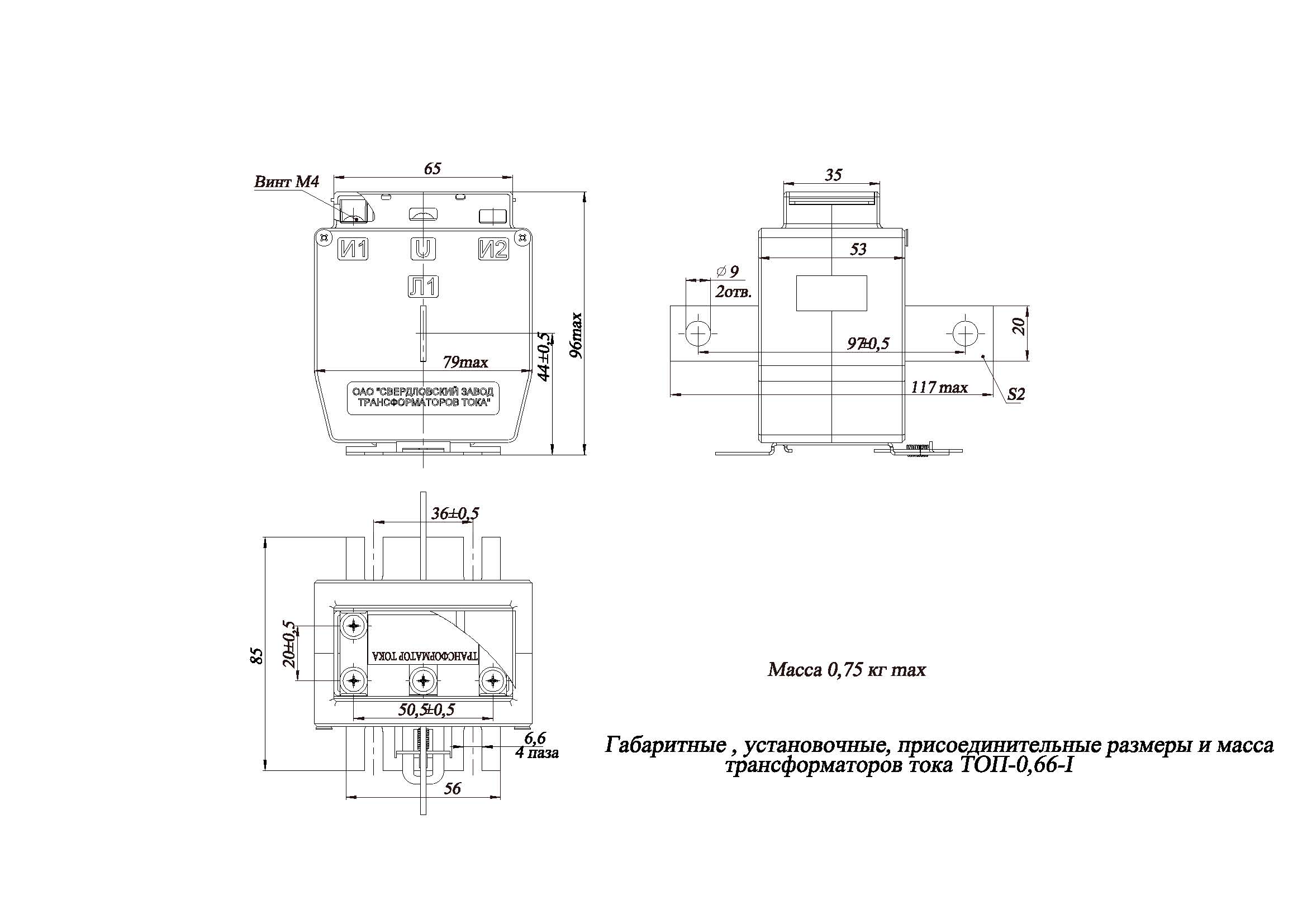

 Общий вид трансформатора (чертеж)
