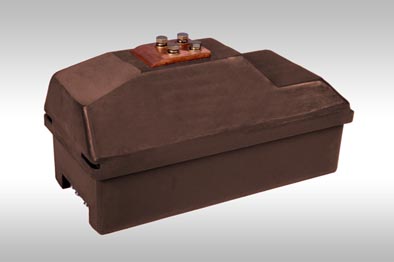

ТПЛК-10 Опорные-проходные трансформаторы тока
Опорные-проходные трансформаторы тока ТПЛК-10
ТУ16 - 2004 ОГГ.671 213.021ТУ
Назначение
Трансформаторы предназначены для передачи сигнала измеритель
ной информации измерительным приборам и (или) устройствам защиты и
управления, в установках переменного тока частоты 50 или 60 Гц на класс
напряжения до 10 кВ.
Трансформаторы для дифференциальной защиты
поставляются по специальному заказу.
Трансформаторы встраиваются в
комплектные распределительные устройства (КРУ) типа КР-10/31.5.
Трансформаторы изготавливаются в исполнениях "У" и "Т" категории
размещения 3 по ГОСТ 15150 и предназначены для работы в следующих
условиях:
- рабочее значение температуры окружающего воздуха с учетом
перегрева внутри шкафа КРУ от минус 45°С до плюс 50°С для исполнения
"У3" и от минус 10°С до плюс 55°С для исполнения "Т3";
высота над уровнем моря не более 1000 м;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;рабочее положение - любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Таблица 1. Технические данные
|
Наименование параметра |
Норма |
| Номинальный первичный ток, А |
10;15;30;50;100;150;200;300; 400; 600;800;1000;1500;2000 |
| Номинальное напряжение, кВ | 10 или 11 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный вторичный ток, А | 1; 5 |
| Число обмоток |
2* |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos φ = 0,8, В.А: - обмотка для защиты - обмотка для измерений |
1-20 1-30 |
| Масса max, кг | 48 |
|
Класс точности: - обмотки для измерений - обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S 10Р** |
| Номинальная предельная кратность обмотки для защиты для номинального тока, А: | 12-20 |
| Ток
электродинамической стойкости, кА, для номинального первичного тока, А: 10 15 30 50 100–600 800 1000 1500 2000 |
2,47 3,7 7,4 14,8 74,5 94,5 118 177 189 |
|
Трехсекундный ток термической стойкости, кА, для номинального первичного тока, А: 10 15 30 50 100 150 200 300 400 600 800 1000 1500 2000 |
0,47 0,71 1,42 2,36 4,72 7,1 9,45 14,1 18,9 28,3 37,8 47,2 70,8 74 |
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного |
42 75 |
Примечание:
1. Для
трансформаторов на номинальные токи до 300 А включительно трехсекундный
ток термической стойкости указан для вторичных обмоток, замкнутых на
номинальную нагрузку.
2. Классы точности в соответствии с заказом.
*) в соответствии с заказом могут
поставляться с тремя вторичными обмотками (ТПЛК-10-1)
**) в
соответствии с заказом могут поставляться класса точности 5Р
Таблица 2. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТПЛК-10
|
Тип трансформатора |
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||||||
|
ТПЛК-10 |
10/5; 50/5; 100/5; 200/5; 400/5 |
36,1 |
27,5 |
16,9 |
12,2 |
9,5 |
6,6 |
5,1 |
4,1 |
3,5 |
2,8 |
2,1 |
|
15/5; 30/5; 150/5; 300/5; 600/5 |
43,1 |
34,1 |
22,5 |
16,8 |
13,4 |
9,5 |
7,4 |
6 |
5,1 |
4,1 |
3,1 |
|
|
800/5 |
46,2 |
36,9 |
26 |
20 |
16,3 |
11,9 |
9,3 |
7,7 |
6,5 |
5,3 |
4,1 |
|
|
1000/5 |
49 |
39,1 |
28,8 |
22,8 |
18,9 |
14 |
11,1 |
9,3 |
7,9 |
6,5 |
5 |
|
|
1500/5 |
43,1 |
32,6 |
26,1 |
21,7 |
18,6 |
14,5 |
11,9 |
10 |
8,7 |
7,3 |
5,7 |
|
|
2000/5 |
43,6 |
28,2 |
24,3 |
21,4 |
19,1 |
15,7 |
13,3 |
11,5 |
10,2 |
8,7 |
7 |
|
|
ТПЛК-10-1 |
10/5; 50/5; 100/5; 200/5; 400/5 |
31,1 |
23,3 |
14 |
10 |
7,8 |
5,4 |
4,1 |
3,3 |
2,8 |
2,3 |
1,7 |
|
15/5; 30/5; 150/5; 300/5; 600/5 |
38,1 |
29,9 |
19,4 |
15 |
11,3 |
8 |
6,2 |
5 |
4,3 |
3,4 |
2,6 |
|
|
800/5 |
41,3 |
32,9 |
22,7 |
17,3 |
14 |
10,1 |
7,9 |
6,5 |
5,5 |
4,5 |
3,4 |
|
|
1000/5 |
44 |
35,3 |
25,5 |
20 |
16,3 |
12 |
9,5 |
7,9 |
6,7 |
5,5 |
4,2 |
|
|
1500/5 |
39 |
29,8 |
23,4 |
16,4 |
12,6 |
10,2 |
8,6 |
7,4 |
6,2 |
4,8 |
||
|
2000/5 |
27,8 |
22,4 |
18,8 |
17 |
14,2 |
11,4 |
9,5 |
8,2 |
7,2 |
6,1 |
||

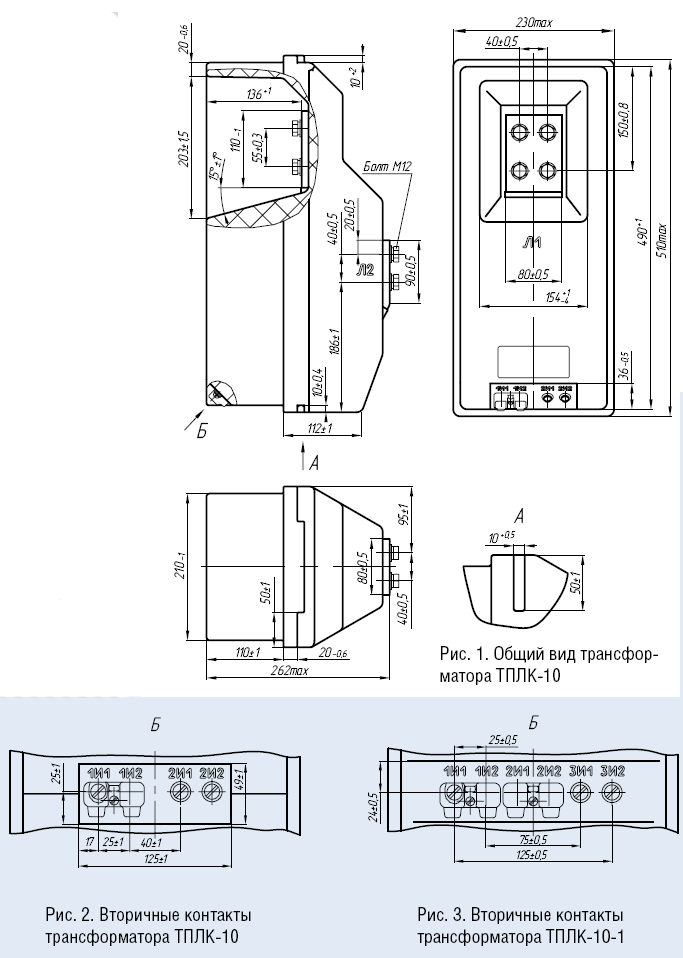

Общий
вид трансформатора (чертеж)
