Проходные трансформаторы тока ТПОЛ-10

ТУ16 - 2003 ОГГ.671 224.033ТУ

Руководство по эксплуатации

Проходные трансформаторы тока ТПОЛ-10Назначение

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы изготовлены в климатическом исполнении "У" или "Т" категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:

    температура окружающего воздуха - от минус 45°С до плюс 40°С для исполнения "У3" и от минус 10°С до плюс 45°С для исполнения "Т3";

    окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;

    рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

В связи с попытками перепродажи старой продукции под видом новой обращаем ваше внимание на то, что с 1998 года трансформаторы ТПОЛ-10 выпускаются только с литыми фланцами.

Таблица 1. Технические данные.

Наименование параметра

 Норма

Номинальное напряжение, кВ

 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 20; 30; 40; 50; 75; 80; 100; 150; 200;

300; 400; 600; 800; 1000; 1500; 2000
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50 или 60
Количество вторичных обмоток 2 или 3
Номинальная вторичная нагрузка при cos φ = 0,8, В•А:
обмотки для измерений
обмотки для защиты		 до 30*
15
Номинальный класс точности вторичной обмотки:
для измерений
для защиты		  0,2; 0,2S; 0,5S; 0,5; 1
10Р**
Номинальная предельная кратность обмотки для защиты при номинальном первичном токе, А:
20–400
600, 1000
800
1500
2000

10
16
20
23
19
Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000; 1500
2000

38
45
40
32
27
20
Кратность тока электродинамической стойкости при номинальном первичном токе, А:
20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000

96
114
102
81,5
68,7
66,7
51
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
42
75

Примечание:
*) значение нагрузки уточняется в заказе, например "ТПОЛ-10-0,5/10Р-600/5 15ВА", если нагрузка в заказе не оговорена, то трансформатор по умолчанию производится с нагрузкой 10 ВА.
**) в соответствии с заказом могут поставляться класса точности 5Р

Таблица 2. Габаритные размеры

Тип

Номинальный
первичный
ток, А

 Размеры, мм

Рис.

 Масса, кг
S d

H

B

 C h
ТПОЛ-10;
ТПОЛ-10-2*		 300, 400, 600
800
1000
1500, 2000		 5 или 6,5
9,5
11,5
18		 9
11
11
13		 32 250 413 - 1 20
20-200 6 11 40 2
ТПОЛ-10-1

300-1500

-

32

-

 3
ТПОЛ-10-3 20-200 6 11 140 388 513 26 4 22
300-1500 См. ТПОЛ-10;
ТПОЛ-10-2		 70 290 453 42

Примечание:
*) ТПОЛ-10-2 поставляется с выводами вторичных обмоток из гибкого многожильного провода длиной 4500 мм

Таблица 3. Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р для трансформаторов тока ТПОЛ-10

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

20 – 300/5

27

20

12

10

7

5

4

3

80, 200, 400/5

27

21

14

10

8

6

4

3,5

600/5

31

26

18

16

11

8

6

5

800/5

33

28

23

20

14

10

8

7

1000/5

32

27

20

16

13

10

8

7

1500/5

37

30

25

23

19

15

9

7

2000/5

31

27

22

19

17

14

12

10

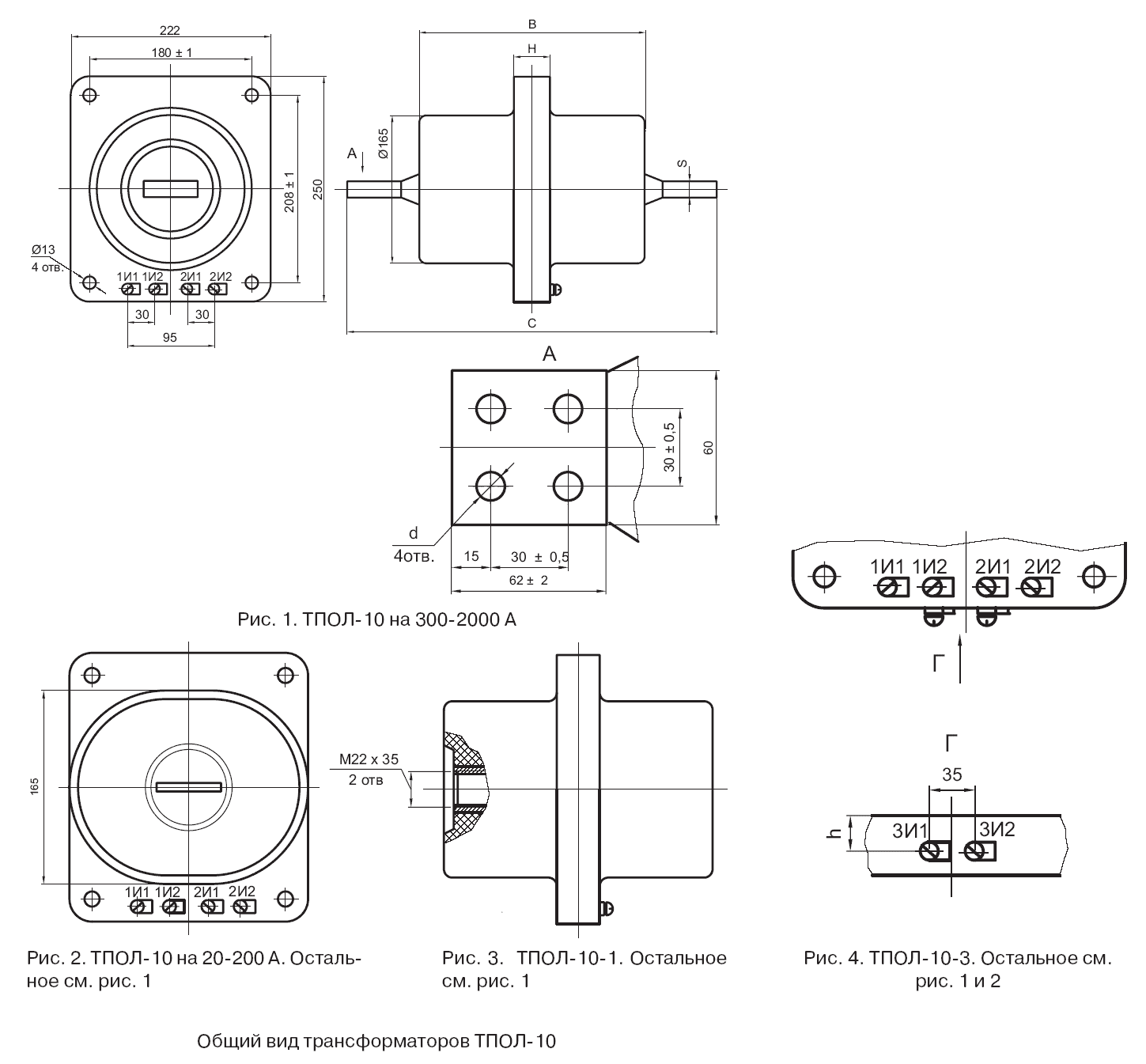

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТПОЛ-10 Проходные трансформаторы тока Вы можете здесь.
