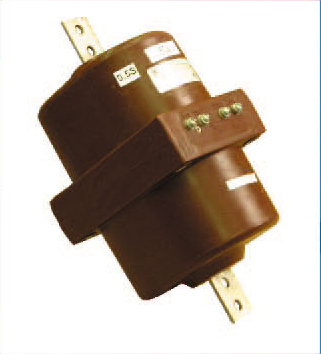

Проходные трансформаторы ТПОЛ-10М

ТУ16 - 2007 ОГГ.671 224.036ТУ

Руководство по эксплуатацииПроходные трансформаторы ТПОЛ-10М

Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, а также для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжений до 10 кВ включительно.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для встраивания в распределительные устройства и токопроводы.
Трансформаторы изготовлены в климатическом исполнении "УХЛ" категории размещения 2 по ГОСТ 15150 для работы в следующих условиях:
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Основные технические характеристики трансформатора тока ТПОЛ-10М

Наименование параметра

Значение
Номинальное напряжение, кВ

10
Наибольшее рабочее напряжение, кВ

12
Номинальный первичный ток, А

20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400;
600; 800; 1000; 1500; 2000, 2500, 3000
Номинальный вторичный ток, А

5 или 1
Номинальная частота переменного тока, Гц

50
Количество вторичных обмоток

2, 3

 4
Номинальная вторичная нагрузка при коэффициенте мощности cos φ = 0,8, В×А
вторичной обмотки для измерений
вторичных обмоток для защиты


1-30 (10)*
1-30 (15)*
Класс точности:
вторичной обмотки для измерений,
вторичных обмоток для защиты


0,2; 0,2S; 0,5; 0,5S
5Р; 10Р

Номинальная предельная кратность вторичных обмоток для защиты, не менее, при номинальном первичном токе, А

20 - 400
600; 1000
800
1500
2000
2500
3000




10
16
20
23
19
12
11

10

Таблица 2.

Наименование параметра

Значение


Номинальная предельная кратность вторичной обмотки для защиты*, не менее, при номинальном первичном токе, А:

20 - 400
600; 1000
800
1500
2000
2500
3000

Количество вторичных обмоток

2; 3

4



10
16
20
23
19
12
11

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более:
в классах точности 0,5; 1 при номинальном первичном токе, А:

20; 40; 80; 200; 400
30; 50; 75; 100; 150; 300
600
800
1000
1500
2000

в классах точности 0,2S; 0,2; 0,5S



12
10
16
15
17
20
24

10



16
13
13
16
13
16
16

10

Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А:

20; 40; 80; 200
30; 50;75
100; 150
300; 400
600 – 2000
2500
3000


50
46
56
42
33
60
50

Кратность тока электродинамической стойкости при номинальном первичном токе, А:

20; 30
40; 100; 150; 300; 400
50; 75; 80; 200
600; 800
1000
1500
2000
2500
3000


96
114
102
81,5
68,7
66,7
50
170
145

Примечания

1* Значение номинальной предельной кратности вторичной обмотки для защиты приведено при номинальной вторичной нагрузке 15 В∙А.

2** Значение номинального коэффициента безопасности приборов вторичной обмотки для измерений приведено при номинальной вторичной нагрузке 10 В∙А.

3Значения вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, классы точности, количество обмоток уточняются в заказе.

4Трансформаторы могут поставляться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Таблица 3. Габаритные размеры и масса

Конструктивное исполнение

Количество обмоток

Размеры, мм

Номинальный первичный ток, А

Масса, кг

Рис.

H

B

C

S

ТПОЛ-10М-2

2

60

264

414

6

2-200

17 макс

1

250

6,5

300-600

6

9,5

800

7

11,5

1000

18

1500-2000

464

20

2500; 3000

10

ТПОЛ-10М-2В

414

-

-

2

ТПОЛ-10М-2П

3

ТПОЛ-10М-2ВП

4

ТПОЛ-10М-2Р

8

ТПОЛ-10М-2РП

8, 3

ТПОЛ-10М-3(4)

3, 4

110

388

454

6

20-200

25 макс

5 (9)

80

290

6,5

300-600

5 (9), 6

9,5

800

5 (9), 7

11,5

1000

18

1500-2000

504

20

2500; 3000

10 (9), 7

ТПОЛ-10М-3(4)В

454

-

-

5 (9), 2

ТПОЛ-10М-3(4)Р

5 (9), 8


Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки в классах точности 5Р и 10Р

Таблица 4 – Для трансформаторов исполнения ТПОЛ-10М-2 и ТПОЛ-10М-3

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

(20 – 300)/5

27

20

12

10

7

5

4

3

40/5; 80/5; 200/5; 400/5

27

21

14

10

8

6

4

3,5

600/5

31

26

18

16

11

8

6

5

800/5

33

28

23

20

14

10

8

7

1000/5

32

27

20

16

13

10

8

7

1500/5

37

30

25

23

19

15

9

7

2000/5

31

27

22

19

17

14

12

10

Таблица 5 – Для трансформаторов исполнения ТПОЛ-10М-4

Номинальная вторичная нагрузка, В·А

3

5

10

15

20

30

40

50

Коэффициент трансформации

Номинальная предельная кратность

(20 – 600)/5

24

19

13

10

8

6

4

4

800/5

26

21

15

10

10

7

5

5

1000/5

20

16

12

10

8

6

4

4

1500/5

21

18

14

10

10

8

6

5

2000/5

18

15

12

10

9

7

6

5

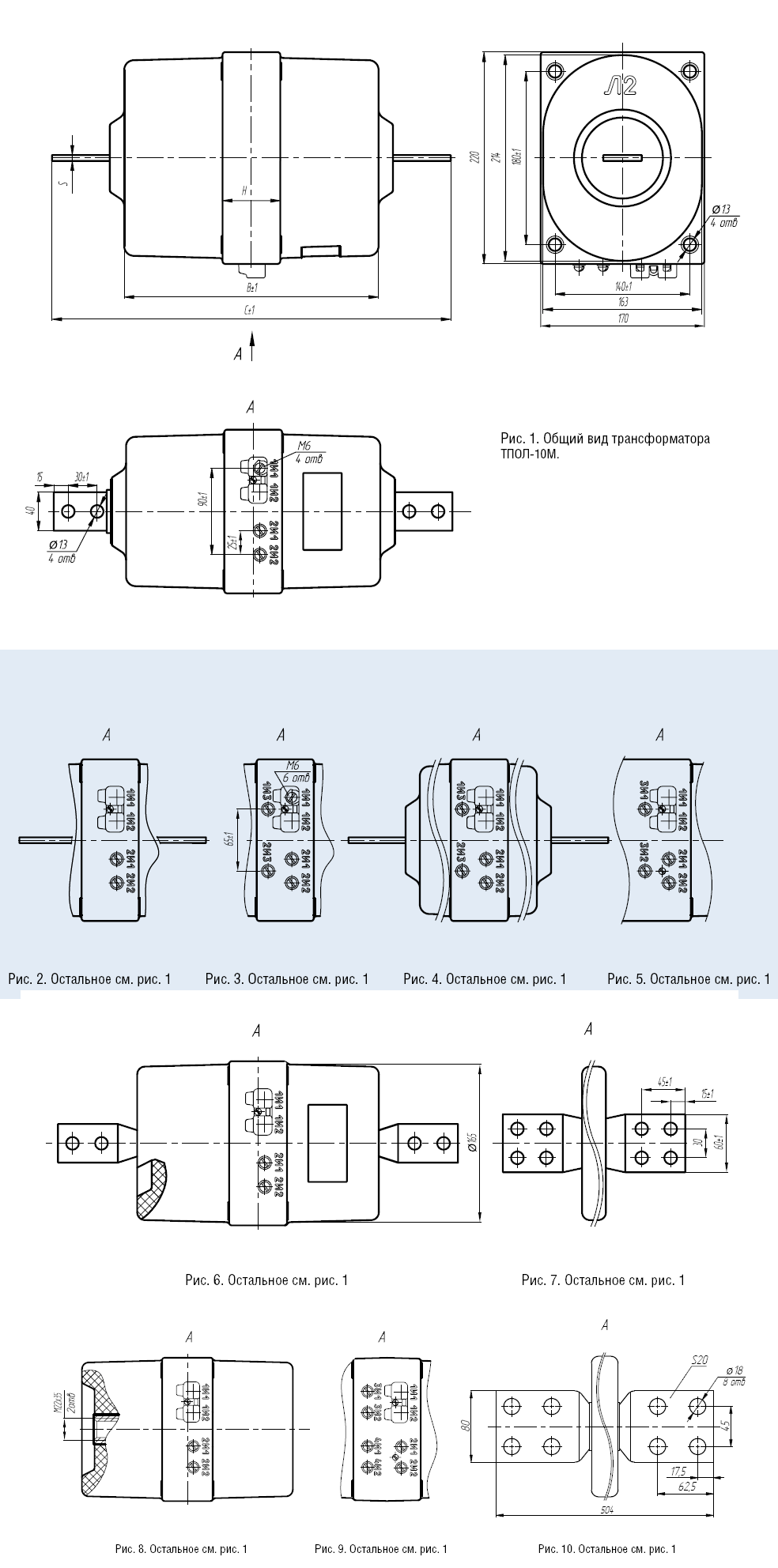

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТПОЛ-10М Проходные трансформаторы Вы можете здесь.
