ТШЛ-0,66-III Трансформатор тока
Трансформатор тока ТШЛ-0,66-III
Назначение
Трансформаторы предназначены для передачи сигнала измерительной информации измерительным приборам в устройствах на класс напряжения до 0,6 кВ включительно.
Трансформаторы изготавливается в климатическом исполнении ”УХЛ 2.1” и ”Т2” по ГОСТ 15150.
Условия работы:
-высота над уровнем моря не более 1000 м;
- температура окружающей среды с учетом перегрева воздуха внутри КРУ приведена в таблице 1;
|
Таблица 1 |
||
|
Климатическое исполнение |
Рабочее значение температуры,°С |
|
|
нижнее |
верхнее |
|
|
эксплуатация |
эксплуатация |
|
|
УХЛ 2.1 |
- 60 |
+40 |
|
Т2 |
-10 |
+50 |
-окружающаясреда -невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
-положение трансформатора в пространстве - любое.
Таблица 2. Технические характеристики трансформаторов тока ТШЛ-0,66-III-1 и ТШЛ-0,66-III-2
|
Наименование параметра |
Норма |
| Номинальное напряжение, кВ |
0,66 |
| Наибольшее рабочее напряжение, кВ |
0,8 |
| Номинальный вторичный ток, А |
1 или 5 |
| Номинальная частота переменного тока, Гц |
50, 60* |
| Примечание - * Для поставок на экспорт. | |
Таблица 3. Основные параметры трансформаторов тока ТШЛ-0,66-III-1
|
Коэффициент трансформации |
Номинальная вторичная нагрузка, В×А, |
Класс точности |
|
100/5; 100/1; 150/5; 150/1; 200/5; 200/1; 250/1 |
1; 2; 2,5; 3 |
0,5; 0,5S |
|
200/5; 200/1; 250/5; 250/1 |
5 |
0,5; 0,5S |
|
250/5 |
1; 2; 2,5; 3 |
0,5S; 0,2S |
|
300/5 |
10 |
1 |
|
1; 2; 2,5; 3; 5 |
0.5; 0,5S; 0,2S |
|
|
400/5 |
10 |
0,5 |
|
1; 2; 2,5; 3; 5 |
0.5; 0,5S; 0,2S |
|
|
500/5 |
10; 15 |
0,5 |
|
1; 2; 2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
|
600/5 |
15; 20 |
0,5 |
|
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
|
300/1 |
1; 2; 2,5; 3; 5 |
0,5 |
|
10 |
1 |
|
|
5 |
0.5; 0,5S |
|
|
1; 2; 2,5; 3 |
0.5; 0,5S; 0,2S |
|
|
400/1 |
10 |
0,5 |
|
1; 2; 2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
|
500/1 |
15 |
0,5 |
|
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |

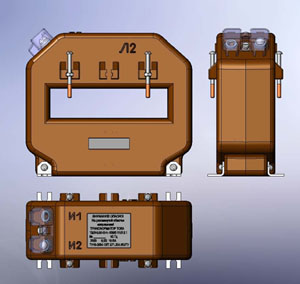

Таблица 4. Основные параметры трансформаторов тока ТШЛ-0,66-III-2
|
Коэффициент трансформации |
Номинальная вторичная нагрузка, В×А |
Класс точности |
|
300/5; 300/1 |
5 |
1 |
|
1; 2; 2,5; 3 |
0,5; 0,5S |
|
|
300/1 |
5 |
|
|
400/5; 400/1 |
10 |
1 |
|
1; 2; 2,5; 3; 5 |
0,5; 0,5S |
|
|
500/5; 500/1 |
10 |
0,5 |
|
15 |
1 |
|
|
1; 2; 2,5; 3; 5 |
0,5; 0,5S |
|
|
600/5; 600/1 |
15 |
0,5 |
|
1; 2; 2,5; 3; 5 |
0,5; 0,5S; 0,2S |
|
|
10 |
0,5; 0,5S |
|
|
750/5; 750/1 |
15; 20 |
0,5 |
|
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
|
800/5; 800/1 |
15; 20; 30 |
0,5 |
|
1; 2; 2,5; 3; 5; 10 |
0,5; 0,5S; 0,2S |
|
|
1000/5; 1000/1 |
20; 30 |
0,5 |
|
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
|
1200/5; 1200/1 |
30 |
0,5 |
|
1; 2; 2,5; 3; 5; 10; 15 |
0,5; 0,5S; 0,2S |
|
|
1200/1 |
20 |
|
|
1500/5; 1500/1; 2000/5 |
30 |
0,5; 0,5S |
|
1; 2; 2,5; 3; 5; 10; 15; 20 |
0,5; 0,5S; 0,2S |
|
|
2000/1; 2500/5; 2500/1; 3000/5; 4000/5 |
1; 2; 2,5; 3; 5; 10; 15; 20; 30 |
0,5; 0,5S; 0,2S |

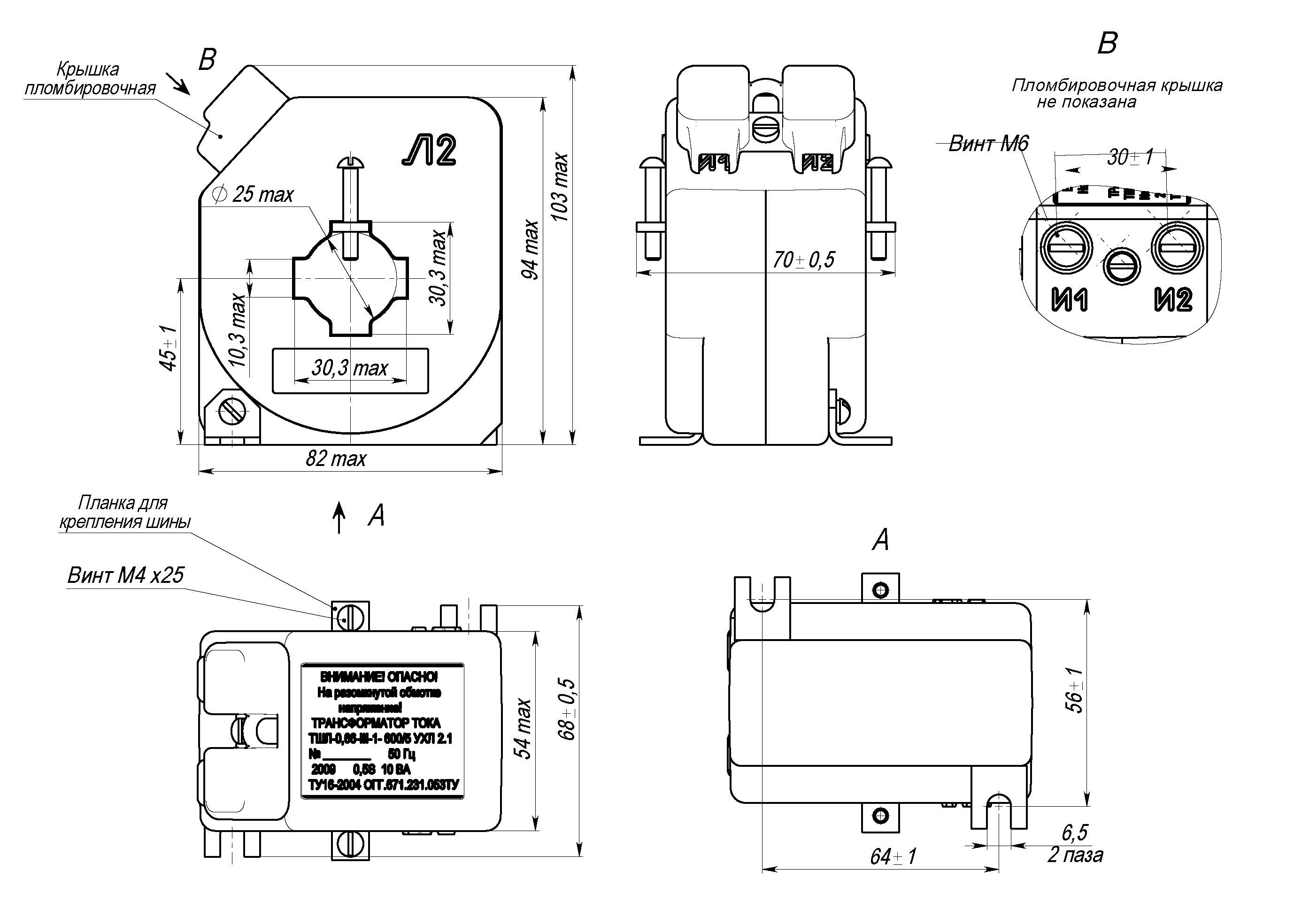

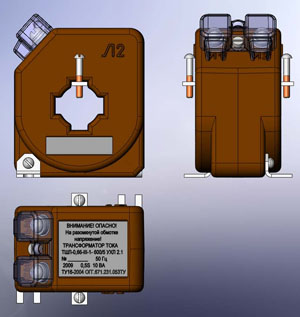

Общий вид трансформатора ТШЛ-0,66-III-1 (чертеж)
