Шинные трансформаторы тока ТШЛ-10

ТУ16 - 2004 ОГГ.671 234.027ТУ

Руководство по эксплуатации

Шинные трансформаторы тока ТШЛ-10Назначение

Трансформаторы предназначены для питания цепей измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 10 кВ.

Трансформаторы применяются для встраивания в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), комплектные распределительные устройства (ТШЛК-10, ТШЛПК-10), а также для встраивания в закрытые шинопроводы и комплектные распределительные устройства с круглой шиной
(ТШЛ-10-I).
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для работы в следующих условиях, климатическое исполнение "УТ" категории размещения 3 по ГОСТ 15150:

    при верхнем значении рабочей температуры воздуха с учетом повышения температуры воздуха внутри КРУ или в шинопроводе 70°C;

    высота установки над уровнем моря не более 1000 м;

    окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью;

    рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Обязательно соединение шины с контактом трансформатора, имеющим маркировку "Ш".

Технические данные. Таблица 1

Наименование параметра

 Норма
Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60

Номинальный первичный ток, А:
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1;

ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1
1000; 1500; 2000
2000; 3000; 4000;5000
Номинальный вторичный ток, А 5
Число вторичных обмоток, шт. 2
Номинальный класс точности:
- обмотка для измерений
- обмотка для защиты
0,2; 0,2S; 0,5; 0,5S;
10Р*
Номинальная вторичная нагрузка обмотки с коэффициентом мощности cos j = 0,8, В•А:
- обмотка для измерений
- обмотка для защиты		 20
30
Кратность трехсекундного тока термической стойкости 35
Номинальная предельная кратность обмотки для защиты 25
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного		 42
75

Примечание:
*) в соответствии с заказом могут поставляться класса точности 5Р

Таблица 2

Тип трансформатора Размеры, мм Масса, кг  Рис. Исполнение
B C D d α0


ТШЛП-10;
ТШЛПК-10
ТШЛП-10-1;
ТШЛПК-10-1		 35 38 300 110 90 49

2

1

 1
2
1
2
ТШЛ-10;
ТШЛК-10
ТШЛ-10-1;
ТШЛК-10-1		 40 135 350 175 70 52

2

1

 1
2
1
2

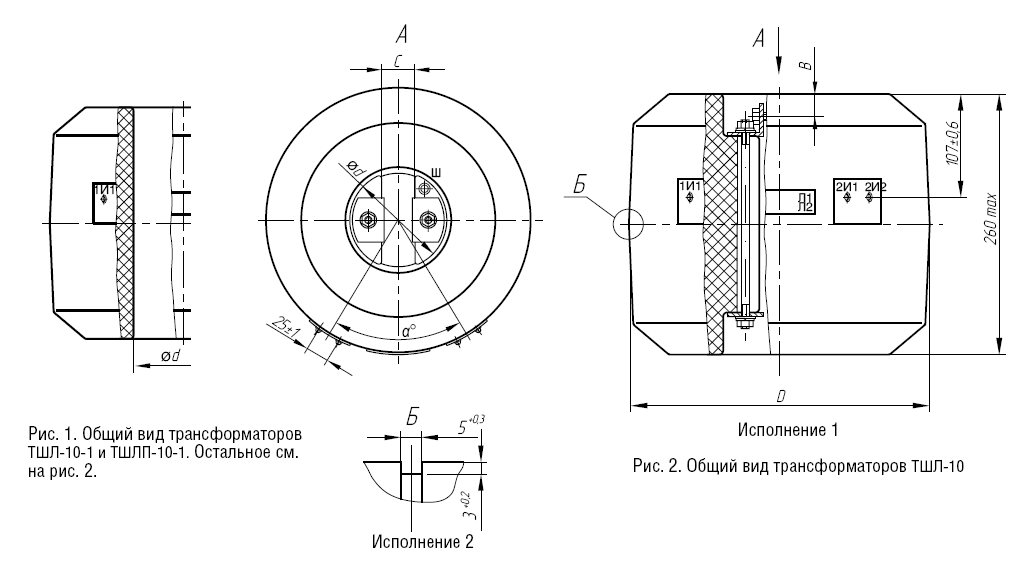

Общий вид трансформатора (чертеж)
