ТШЛ-20-I Шинные трансформаторы тока

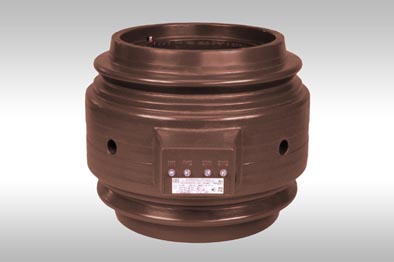

Шинные трансформаторы тока ТШЛ-20-I
ТУ16 - 2005 ОГГ.671 235.022ТУ
Назначение
Трансформаторы предназначены для встраивания в токопроводы на
номинальное напряжение до 20 кВ и являются комплектующими изделиями.
Трансформаторы предназначены для передачи сигнала измерительной
информации измерительным прибо- рам и устройствам защиты и управления,
для изолирования цепей вторичных соединений от высокого напряжения в
электрических установках переменного тока частоты 50 или 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному
заказу.
Трансформаторы изготавливаются в исполнении "УХЛ" и "Т"
категории размещения 2 по ГОСТ 15150.
Обязательно соединение шины
с контактами экрана трансформатора, имеющими маркировку "Ш"!
На литом корпусе трансформатора имеются глухие
отверстия диаметром 32 мм. В эти отверстия входят четыре крепежные
детали, при помощи которых трансформатор закрепляется в токопроводе.
Крепежные детали в комплект поставки не входят.
Патентная защита
Патент на
промышленный образец № 48551.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.
Технические данные. Таблица 1
|
Наименование параметра |
Норма |
| Номинальное напряжение, кВ | 20 |
| Наибольшее рабочее напряжение, кВ | 24 |
| Номинальная частота переменного тока, Гц | 50 или 60 |
| Номинальный первичный ток, А | 3000; 4000; 5000; 6000; 8000; 10000; 12000; 14000; 15000; 16000; 18000 |
| Номинальный вторичный ток, А | 1; 5 |
| Число вторичных обмоток | 2 или 3 |
|
Класс точности: - вторичной обмотки для измерений - вторичной обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S; 5Р; 10Р |
|
Номинальная вторичная нагрузка при коэффициенте мощности cos φ=
0,8, В•А: - вторичной обмотки для измерений - вторичных обмоток для защиты класса точности 5Р - вторичных обмоток для защиты класса точности 10Р |
30* |
|
Номинальная предельная кратность вторичных обмоток для защиты,
не менее: - для класса точности 10Р при номинальных первичных токах, А: 3000 4000 5000; 6000 8000 10000;12000;14000;15000;16000;18000 - для класса точности 5Р при номинальных первичных токах, А: 6000; 8000; 10000 12000; 14000; 15000; 16000; 18000 |
13 20 * |
|
Трехсекундный ток термической стойкости, кА: при номинальных первичных токах, А: - 6000;8000;10000 - 12000;14000;15000;16000;18000 |
120 190 |
|
Испытательное напряжение, кВ: - одноминутное промышленной частоты - грозового импульса полного |
65 125 |
Примечание:
*) значение
уточняется в заказе.
Таблица 2
|
Номинальный первичный ток, А |
Размеры, мм |
Масса, кг, max |
||||||||
| D | D1 | D2 | H | H1 | h | L | b1 | b2 | ||
|
3000; 4000; 5000; |
520 | 300 | 351 | 420 | 180 | 25 | 350 | 140 | 180 | 105 |
|
12000 |
680 | 430 | 481 | 390 | 150 |
35 |
390 |
150 |
190 |
132 |
|
14000; 15000; |
830 | 555 | 606 |
450 |
178 |
|||||
Расчетные значения номинальной предельной кратности вторичных обмоток для защиты в зависимости от номинальной вторичной нагрузки для трансформаторов тока ТШЛ-20-1
Таблица 3 – Номинальная предельная кратность в классе точности 10Р
|
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||||
|
3000/5 |
37 |
31 |
25 |
20 |
17 |
13 |
11 |
9 |
8 |
6 |
5 |
|
4000/5 |
38 |
32 |
26 |
22 |
20 |
15 |
13 |
11 |
10 |
8 |
6 |
|
5000/5 |
38 |
29 |
25 |
22 |
20 |
16 |
14 |
12 |
11 |
10 |
7 |
|
6000/5 |
39 |
28 |
25 |
22 |
20 |
16 |
15 |
13 |
12 |
10 |
8 |
|
8000/5 |
38 |
21 |
20 |
19 |
18 |
14 |
14 |
13 |
12 |
11 |
9 |
|
10000/5 |
37 |
16 |
15 |
15 |
14 |
12 |
12 |
12 |
11 |
10 |
9 |
|
12000/5 |
39 |
20 |
19 |
18 |
18 |
12 |
15 |
14 |
13 |
12 |
11 |
|
14000/5 |
38 |
15 |
15 |
14 |
14 |
12 |
13 |
12 |
12 |
11 |
10 |
|
16000/5 |
36 |
15 |
14 |
13 |
13 |
12 |
10 |
10 |
10 |
9 |
9 |
|
18000/5 |
41 |
16 |
16 |
15 |
15 |
12 |
14 |
14 |
13 |
12 |
12 |
Таблица 4 – Номинальная предельная кратность в классе точности 5Р
|
Номинальная вторичная нагрузка, В·А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
60 |
75 |
100 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
||||||||||
|
3000/5 |
54 |
46 |
39 |
33 |
29 |
20 |
19 |
16 |
14 |
12 |
10 |
|
4000/5 |
56 |
47 |
40 |
36 |
32 |
20 |
23 |
20 |
17 |
15 |
12 |
|
5000/5 |
56 |
41 |
37 |
34 |
31 |
20 |
24 |
21 |
19 |
16 |
14 |
|
6000/5 |
56 |
39 |
36 |
33 |
31 |
20 |
24 |
22 |
20 |
18 |
15 |
|
8000/5 |
56 |
30 |
28 |
27 |
26 |
20 |
22 |
21 |
20 |
18 |
16 |
|
10000/5 |
55 |
22 |
21 |
21 |
20 |
20 |
19 |
18 |
17 |
16 |
15 |
Общий

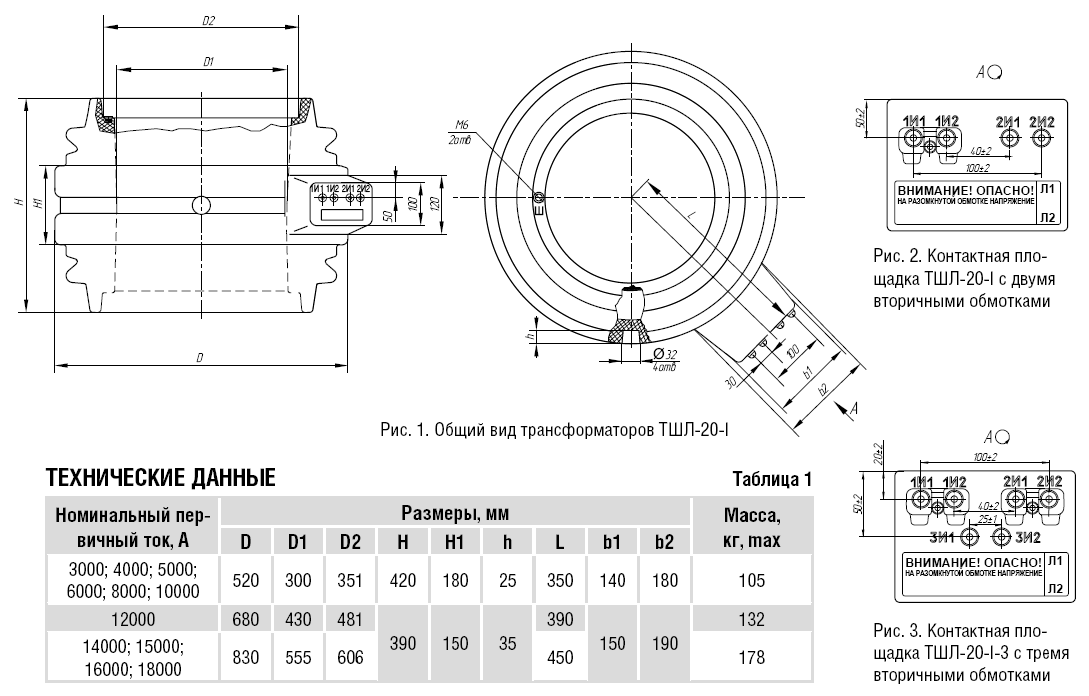

вид трансформатора (чертеж)
