ТВ-10, ТВ-35, ТВ-110, ТВ-220 Встроенные трансформаторы тока
Встроенные трансформаторы тока ТВ
ТУ16 - 2004 ОГГ.671 237.049ТУ
Назначение
Трансформаторы служат для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока частоты 50 и 60 Гц.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы предназначены для работы в трансформаторном масле внутри бака выключателя или силового трансформатора и в воздушной среде.
Трансформаторы имеют климатическое исполнение «У», «Т», «О», «ХЛ»или «УХЛ»и категорию размещения 1 или 2.
Трансформаторы предназначены для эксплуатации в следующих условиях:
-
высотаустановки над уровнем моря – не более 1000 м;
верхнее
значение температуры окружающего воздуха:
для категории размещения 1 –50 ºС для исполнения «УХЛ»; 60 ºС для
исполнения «Т»;
для категории размещения 2 –40 ºС для исполнений «УХЛ», «У» и «ХЛ»;
45 ºС для исполнений «Т» и «О» категории размещения 2;
для категории размещения 1 –минус 60 ºС для исполнения «УХЛ» и минус 10 ºС для исполнения «Т»;
для категории размещения 2 –минус 45 ºС для исполнения «У», минус 10 ºС для исполнения «Т», минус 60ºС для исполнений «О», «УХЛ» и «ХЛ»;
относительная влажность воздуха для категории размещения 1 или 2:
100% при 25 ºС для исполнений «УХЛ», «У» и «ХЛ», и 100% при 35 ºС
для исполнений «Т» и «О».
Для трансформаторов, встраиваемых в масляные выключатели, температура трансформаторного масла, окружающего трансформатор, не выше 90 ºС, для трансформаторов, встраиваемых в силовые масляные трансформаторы, не выше 95 ºС.
Таблица 1. Габаритные размеры и масса ТВ-10-I; II; III; IV; ТВ-35; ТВ-110 (без подставок) и ТВ-220 (без подставок)
|
Тип трансформатора |
Номинальный первичный ток, А |
Номинальный вторичный ток, А |
Размеры, мм |
Масса max, кг |
Климатическое исполнение |
L, мм |
||
|
Dmax |
dmin |
Hmax |
||||||
|
ТВ-10-I |
6000 |
5 |
285 |
112 |
95 |
14 |
У2 и Т2 |
200max |
|
ТВ-10-II |
5000; 6000 |
5 |
360 |
180 |
70 |
15 |
||
|
ТВ-10-III |
6000 |
5 |
410 |
275 |
70 |
9 |
||
|
ТВ-10-IV |
8000 |
5 |
450 |
275 |
60 |
16 |
||
|
ТВ-35-I |
200; 300 |
5 |
248 |
120 |
97 |
15 |
У2 |
350±10 |
|
600 |
252 |
116 |
102 |
18 |
||||
|
1500 |
280 |
90 |
130 |
21 |
||||
|
ТВ-35-II |
150…1000 |
5
|
185 |
88 |
200 |
16 |
Т2; У2; ХЛ2 |
135±20 |
|
1200…1500 |
195 |
85 |
220 |
31 |
||||
|
ТВ-35-II-1 |
600 |
195 |
85 |
220 |
31 |
У2 |
||
|
ТВ-35-II-2 |
600 |
5 |
185 |
87 |
70 |
4 |
||
|
ТВ-35-II-3 |
200; 600 |
5 |
226 |
100 |
70 |
8 |
Т2; У2; ХЛ2 |
|
|
300 |
1 |
226 |
90 |
130 |
16 |
|||
|
ТВ-35-II-4 |
300 |
5 |
185 |
85 |
200 |
16 |
||
|
ТВ-35-II-5 |
300 |
1 или 5 |
180 |
105 |
215 |
16 |
||
|
ТВ-35-II-6 |
1000 |
5 |
200 |
110 |
100 |
7 |
||
|
ТВ-35-II-7 |
300 |
5 |
140 |
85 |
30 |
1 |
400±20 |
|
|
ТВ-35-III |
200…1500 |
5 |
270 |
86 |
116 |
18 |
135±20 |
|
|
ТВ-35-III-4 |
600 |
5 |
260 |
100 |
95 |
25 |
||
|
ТВ-35-IV |
1200…3000 |
1 или 5 |
330 |
125 |
135 |
35 |
У2 |
1350min |
|
ТВ-35-V |
300…2000 |
5 |
295 |
90 |
128 |
21 |
150±10 |
|
|
ТВ-35-VI |
600 |
5 |
240 |
140 |
75 |
8 |
Т2; У2; ХЛ2
|
280min |
|
ТВ-110-I-1 |
400...2000 |
5 |
410 |
320 |
75 |
9 |
1350min |
|
|
ТВ-110-I-2 |
1000…2000 |
5 |
475 |
388 |
115 |
20 |
||
|
ТВ-110-I-3 |
750 |
5 |
370 |
290 |
170 |
16 |
||
|
ТВ-110-I-5 |
300 |
5 |
530 |
340 |
130 |
52 |
||
|
500…600 |
5 |
530 |
340 |
100 |
42 |
|||
|
ТВ-110-I-6 |
300 |
5 |
562 |
390 |
179 |
62 |
||
|
600 |
5 |
562 |
390 |
150 |
48 |
|||
|
ТВ-110-III |
200…1000 |
1 или 5 |
290 |
135 |
105 |
28 |
О2 |
280min |
|
1500…3000 |
18 |
|||||||
|
ТВ-110-IV |
300…1000 |
1 или 5 |
370 |
190 |
120 |
45 |
||
|
1500…3000 |
22 |
|||||||
|
ТВ-110-VI |
600 |
5 |
425 |
290 |
85 |
15 |
У2 |
500min |
|
ТВ-110-VII |
1000 |
5 |
540 |
340 |
110 |
60 |
1350min |
|
|
ТВ-110-VIII |
1000 |
5 |
280 |
210 |
120 |
9 |
Т2; У2; ХЛ2 |
280min |
|
ТВ-110-XIII |
1200 |
1 или 5 |
635 |
500 |
120 |
20 |
Т2; У2; ХЛ2 |
7700min |
|
2000 |
1 или 5 |
635 |
500 |
60 |
9 |
|||
|
ТВ-220-III |
300 |
5 |
450 |
240 |
150 |
65 |
О2 |
280min |
|
600…1500 |
46 |
|||||||
|
3000 |
38 |
|||||||
|
ТВ-220-I-1 |
200…300 |
5 |
740 |
595 |
135 |
52 |
Т2; У2; ХЛ2 |
2040min |
Таблица 2. Габаритные размеры и масса ТВ-110-I; II и ТВ-220-I; II; V
|
Тип трансформатора |
Климатическое |
Размеры, мм |
Мас, кг, max |
||||||
|
dmin |
Dmax |
Rmin |
A |
Bmin |
Hmax |
hmax |
|||
|
TB-110-I |
У2 |
325 |
540 |
251min |
282 |
1350 |
208 |
177 |
96±1 |
|
TB-110-I |
ХЛ2 |
206 |
175 |
97±6 |
|||||
|
TB-110-II |
У2 |
300 |
565 |
295 |
202 |
103±6 |
|||
|
TB-110-II |
ХЛ2 |
97±6 |
|||||||
|
TB-220-I |
У2 |
580 |
785 |
367min |
410 |
2040 |
218 |
202 |
140±3 |
|
TB-220-I |
ХЛ2 |
550 |
790 |
413 |
170 |
152±3 |
|||
|
TB-220-II |
У2 |
840 |
465 |
223 |
210 |
151±6 |
|||
|
TB-220-II |
ХЛ2 |
595 |
795 |
416 |
216 |
165 |
157±3 |
||
|
ТВ-220-V |
О2 |
350 |
600 |
285±5 |
- |
280 |
180 |
- |
92±2 |

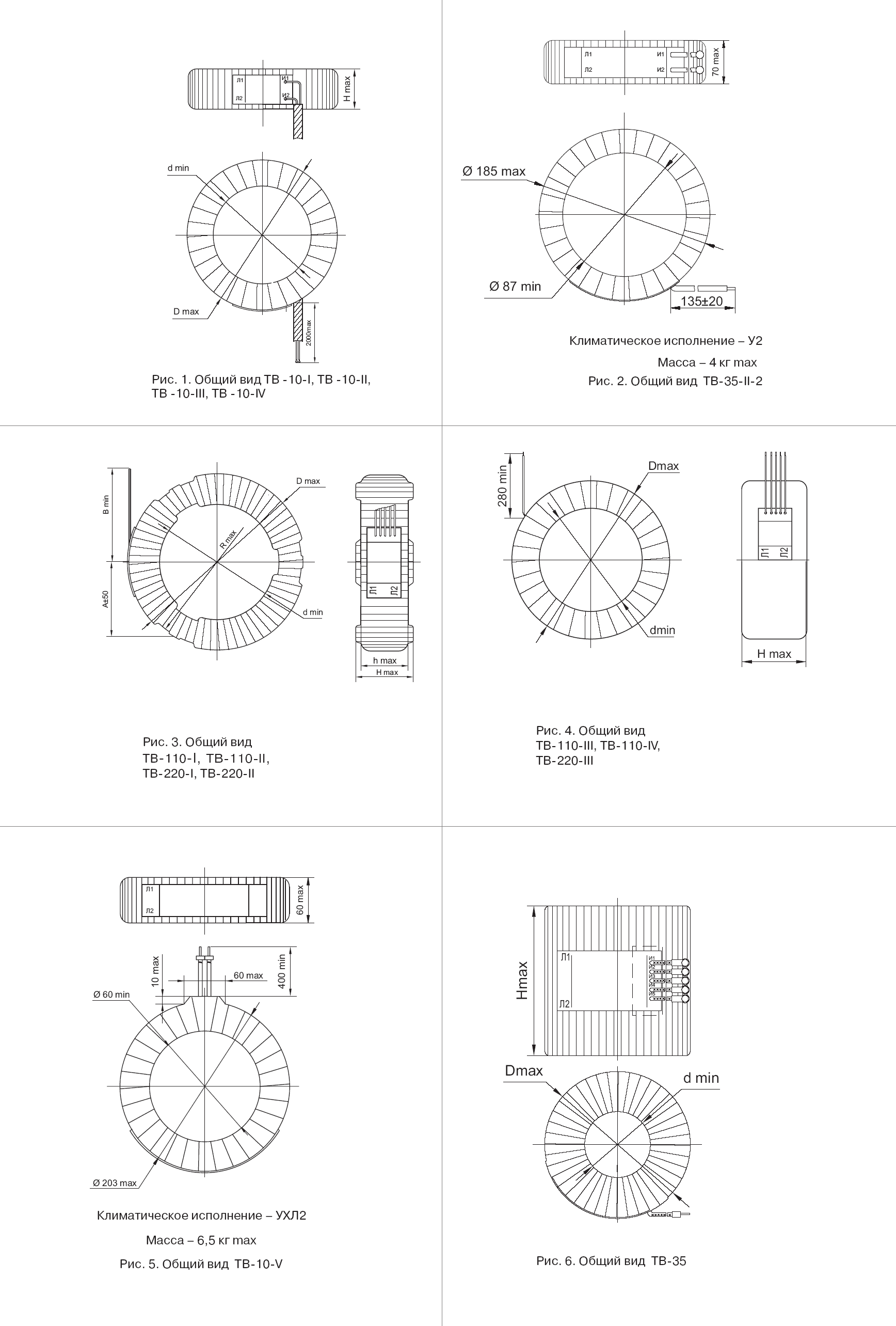

Общий
вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТВ-10, ТВ-35, ТВ-110, ТВ-220 Встроенные трансформаторы тока Вы можете здесь.
