Трансформатор тока наружной установки ТВ-35-IX
Точный учет
электрической энергии требует новых встроенных трансформаторов тока
высоких классов точности. Существует ряд проблем широкого
использования встроенных трансформаторов тока, а именно:
-трудоемкая
и продолжительная работа по их установке;
-ограниченный
срок выполнения работы;
-нет
возможности для использования в релейной защите;
-необходимость
регулировки выключателя после проведения работ по замене ТВ и др.
При использовании отдельно стоящих трансформаторов тока с обмотками
для измерений высоких классов точности также возникают некоторые
трудности - территория работающих подстанций ограничена (не всегда
возможно установить отдельно стоящие трансформаторы), кроме того,
это связано с большими расходами на их приобретение. Решение
проблем – применение трансформаторов тока наружной установки
ТВ-35-IX.
ТВ-35-IX
– это:
·
быстрая установка в любое время года
· высокие классы точности (0,2
S;
0,2; 0,5 S, 0,5) – точный учет
электрической энергии
· сохранение ранее
установленных встроенных трансформаторов тока – не требуется
перенастройка релейной защиты
· приемлемая цена
· возможность пломбирования вторичных выводов
Таблица 1. Техниченские характеристики ТВ-35-IX
|
Конструктивное исполнение |
Коэффициент трансформации |
Класс точности |
Номинальная вторичная нагрузка при cosφ = 0,8, ВА |
Трехсекундный ток термической стойкости, кА |
Масса, кг |
|
ТВ-35-IX |
100/5 |
1 |
5 |
50* |
28±2 |
|
150/5 |
0,5S |
5 |
|||
|
200/5 |
0,5S |
10 |
|||
|
300/5 |
0,5S |
30 |
|||
|
400/5 |
0,2S |
10 |
|||
|
500/5 |
0,2S |
15 |
|||
|
600/5 |
0,2S |
20 |
|||
|
750/5 |
0,2S |
30 |
|||
|
800/5 |
0,2S |
40 |
|||
|
1000/5 |
0,2S |
50 |
|||
|
1200/5 |
0,2S |
100 |
|||
|
1500/5 |
0,2S |
100 |
|||
|
2000/5 |
0,2S |
100 |
|||
|
3000/5 |
0,2S |
100 |
|||
|
100/1 |
1 |
5 |
|||
|
150/1 |
0,5S |
5 |
|||
|
200/1 |
0,5S |
10 |
|||
|
300/1 |
0,5S |
30 |
|||
|
400/1 |
0,2S |
10 |
|||
|
500/1 |
0,2S |
15 |
*) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.
По согласованию с заказчиком допускается изготовление трансформаторов тока с другими техническими характеристиками.

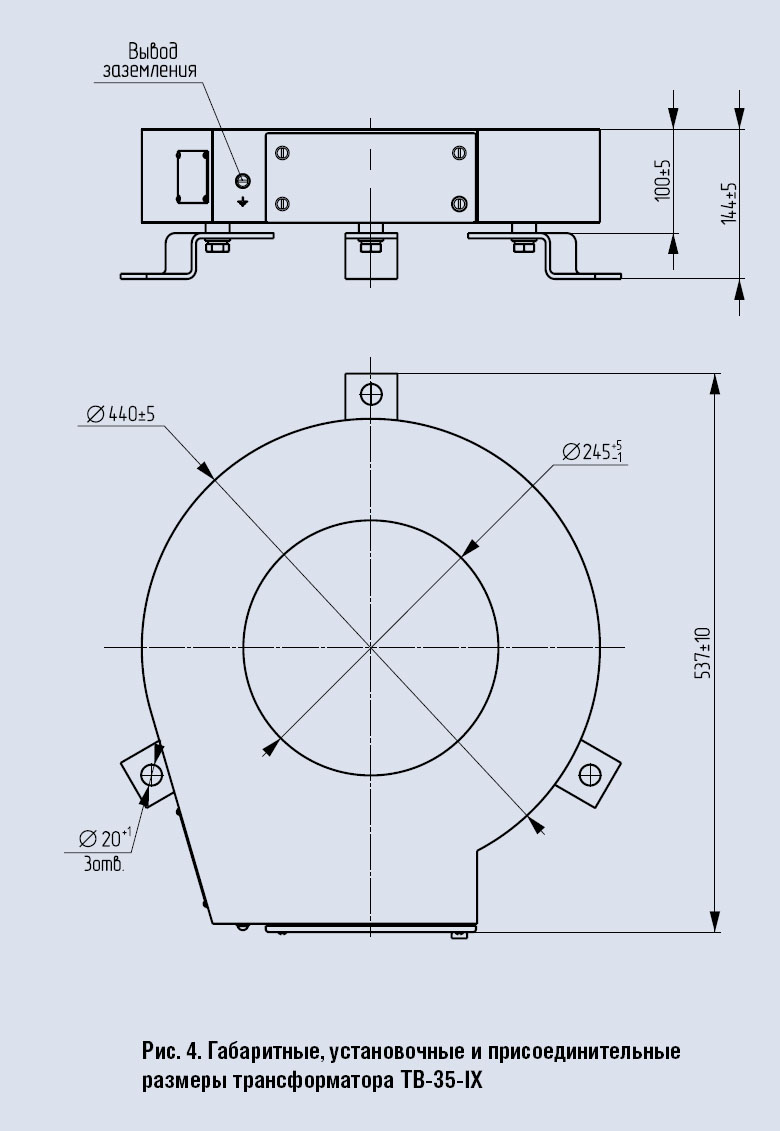

Общий вид трансформатора
(чертеж)
