Трансформатор тока ТЗЛМ-110

Руководство по эксплуатации

Трансформатор тока ТЗЛМ-110Назначение

Трансформаторы предназначены для питания схем защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.

Трансформаторы предназначены для работы с микропроцессорной защитой типа "SEPAM 1000+ серии 20" в двух диапазонах:

номинальный ток 2А, уставки от 0,2 до 30 А;

номинальный ток 20 А, уставки от 2 до 300 А.

Возможна работа трансформаторов с другим типом защиты по согласованию с заказчиком.

Токовая погрешность 5%. Возможна работа трансформатора совместно с реле РТЗ-51.

Чувсвительность защиты по первичному току при уставке 30 mA, не более 15 А.

Таблица 1. Технические характеристики трансформатора ТЗЛМ-110

Наименование параметра

 Значение

Класс напряжения, кВ

0,66

Номинальная частота, Гц

50, 60

Климатическое исполнение

У2, Т2

Испытательное одноминутное напряжение, кВ

3

Односекундный ток термической стойкости, А

20

Коэффициент трансформации

470/1

Масса, кг

1,2

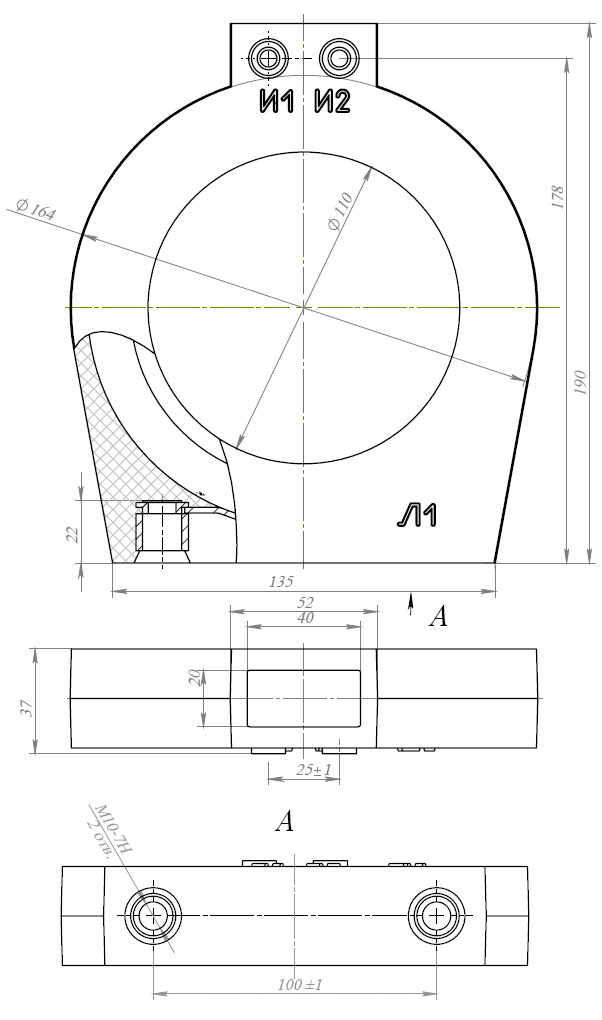

Общий вид трансформтаора (чертеж)
