ТЗЛМ-200 Трансформатор тока

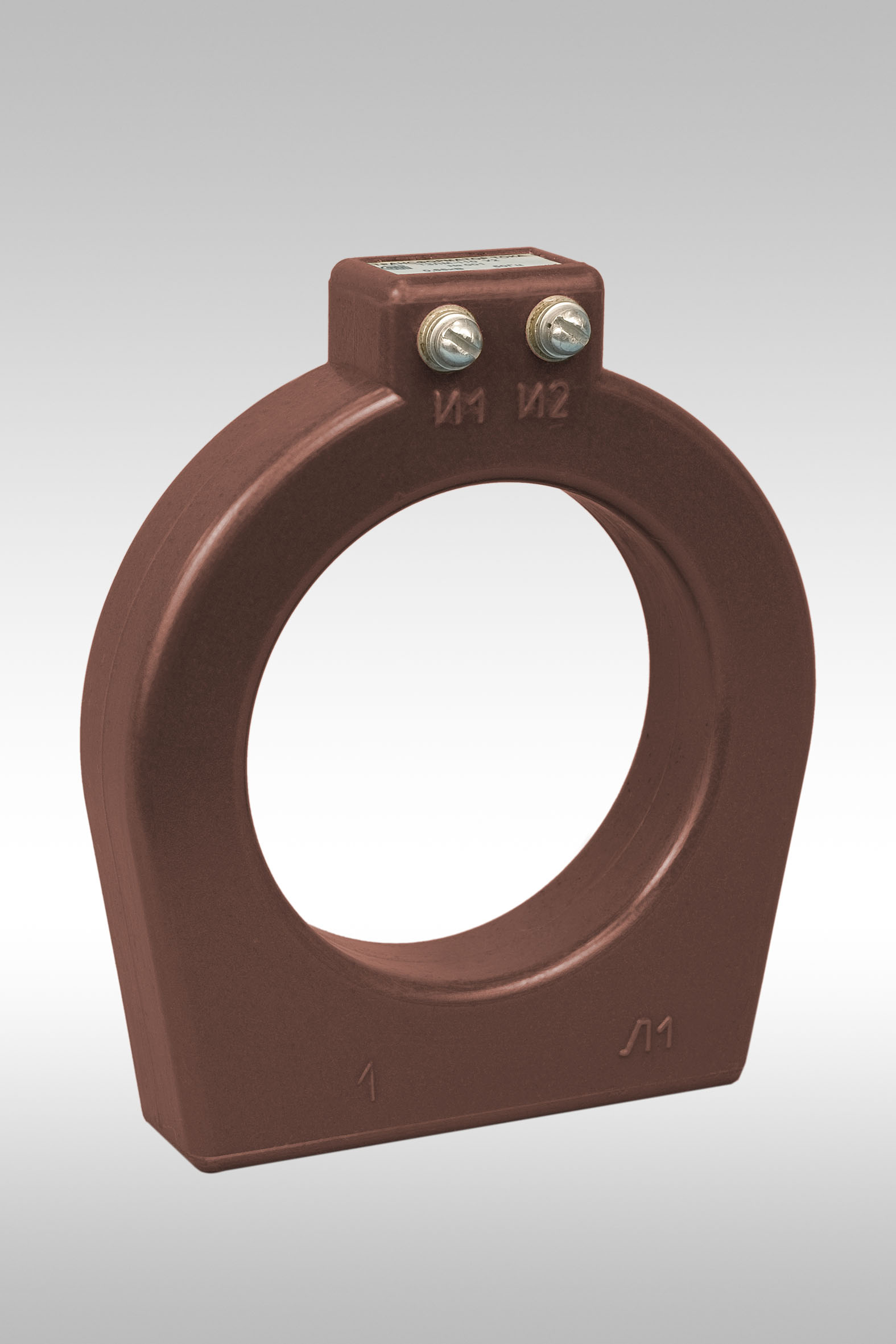

Трансформатор тока ТЗЛМ-200
Назначение
Трансформаторы предназначены для питания схем защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации возникших при этом токов нулевой последовательности.
Трансформаторы предназначены для работы с микропроцессорной защитой типа "SEPAM 1000+ серии 20" в двух диапазонах:
-
номинальный ток 2А, уставки от 0,2 до 30 А;
номинальный ток 20 А, уставки от 2 до 300 А.
Возможна работа трансформаторов с другим типом защиты по согласованию с заказчиком.
Токовая погрешность 5%. Возможна работа трансформатора совместно с реле РТЗ-51.
Чувсвительность защиты по первичному току при уставке 30 mA, не более 15 А.
Таблица 1. Технические характеристики трансформатора ТЗЛМ-200
|
Наименование параметра |
Значение |
|
Класс напряжения, кВ |
0,66 |
|
Номинальная частота, Гц |
50, 60 |
|
Климатическое исполнение |
У2, Т2 |
|
Испытательное одноминутное напряжение, кВ |
3 |
|
Односекундный ток термической стойкости, А |
20 |
|
Коэффициент трансформации |
470/1 |
|
Масса, кг |
3,7 |

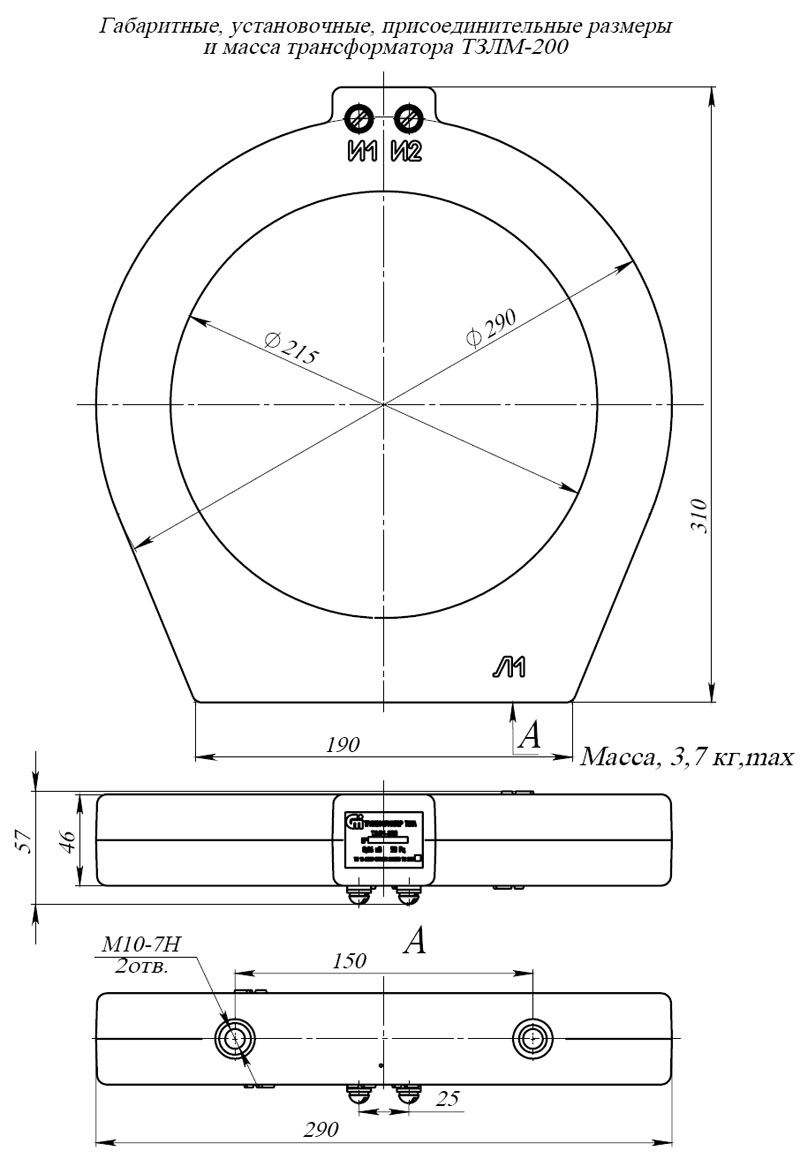

Общий вид
трансформтаора (чертеж)
