Трансформатор тока ТЗЛМ-600

Назначение

Трансформаторы в комплекте с устройством сигнализации (УСЗ-3С) предназначены для определения поврежденной линии электропередачи 6-10 кВ с однофазным замыканием в сети с изолированной и компенсированной нейтралью.

Трансформаторы предназначены для встраивания в комплектные распределительные устройства (КРУ).

Трансформаторы изготавливаются в климатическом исполнении У категории 2 ГОСТ 15150 и предназначены для работы в следующих условиях:

- высота установки над уровнем моря - не более 1000 м;
- температура окружающей среды при эксплуатации от минус 45^оС до плюс 55^оС с учетом перегрева воздуха внутри КРУ;
- относительная влажность воздуха не более 98% при 25^оС;
- окружающая среда невзрывоопасная, соответствующая атмосфере II ГОСТ 15150, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
- рабочее напряжение трансформаторов в пространстве - любое.
- трансформаторы соответствуют группе условий эксплуатации М6 по ГОСТ 17516.1.

Трансформатор ТЗЛМ-600 используется для эксплуатации с устройством УСЗ-3С, также возможна эксплуатация с микропроцессорной защитой типа SEPAM 1000+ или микропроцессорной защитой другого типа по согласованию с заказчиком.

Таблица 1. Технические данные

Наименование параметра	Значение
Номинальное напряжение, кВ	0,66
Номинальный первичный ток, А, не более	150
Номинальная частота, Гц	50; 60
Максимальный первичный ток однофазного замыкания, А, не более	140
Односекундный ток термической стойкости вторичной обмотки	20
Испытательное одноменутное напряжение, кВ	3; 3,3
Коэффициент трансформации И1-И2 И1-И3	460/1 470/1
Ток намагничивания, А, не более при напряжении для И1-И2 (460/1)	0,4 А при 40 В
Масса, кг	12 max



Таблица 2. Зависимость вторичного тока от первичного тока при подключении трансформатора с устройством УСЗ

Наименование параметра	Значение
Ток первичный, А	5	10	15	20
Ток вторичный, мкА	8	20	30	38

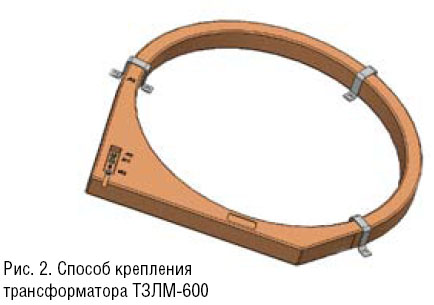

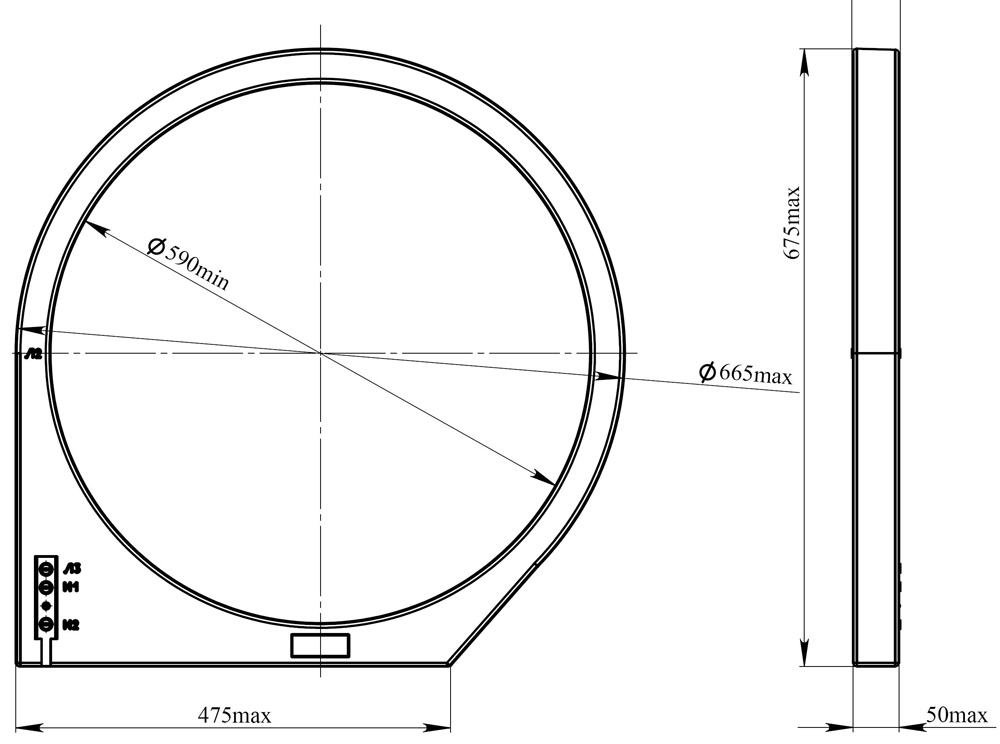

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТЗЛМ-600 Трансформатор тока Вы можете здесь.
