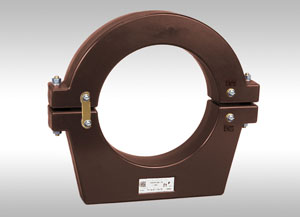

Разъемный трансформатор тока нулевой последовательности ТЗЛМР

Назначение

Трансформаторы ТЗЛМР предназначены для схем релейной защиты от замыкания на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель.

Структура условного обозначения трансформатора:

Т – трансформатор тока;

З – для защиты от замыканий на землю;

Л – с литой изоляцией;

М – модернизированный;

Р – разрезной;

200 - конструктивное исполнение (диаметр отверстия для кабеля);

Трансформаторы ТЗЛМр выпускаются исполнения У2 и Т2.

У или Т – климатическое исполнение по ГОСТ 15150;

2 – категория размещения по ГОСТ 15150.

Таблица 1. Технические характеритики ТЗЛМР-200

Наименование параметра	Значение
Номинальное напряжение, кВ	0,66
Номинальная частота, Гц	50,60*
Односекундный ток термической стойкости вторичной обмотки, А	20,0
Испытательное одноминутное напряжение, кВ	3
Коэффициент трансформации	470/1
Чувствительность защиты по первичному току при работе с реле РТЗ-51 с током уставки 0,03 А и сопротивлении соединительных проводов 1 Ом, не более, А:	25
Номинальный первичный ток, А, не более	200



Трансформаторы ТЗЛМР используются для эксплуатации с реле РТЗ-51, РТ-40, микропроцессорной защитой типа SEPAM или микропроцессорной защитой другого типа по согласованию с заказчиком.

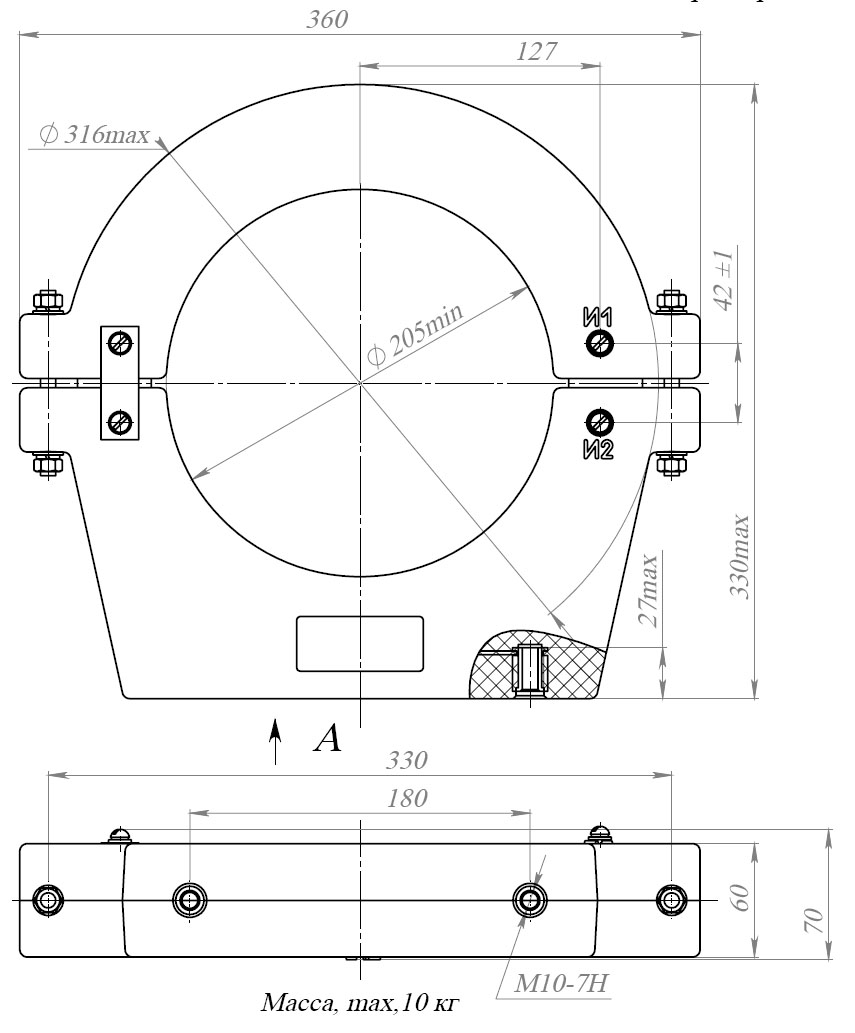

Общий вид трансформатора (чертеж)
Сделать заказ и запросить дополнительную информацию по ТЗЛМР Разъемный трансформатор тока нулевой последовательности Вы можете здесь.
